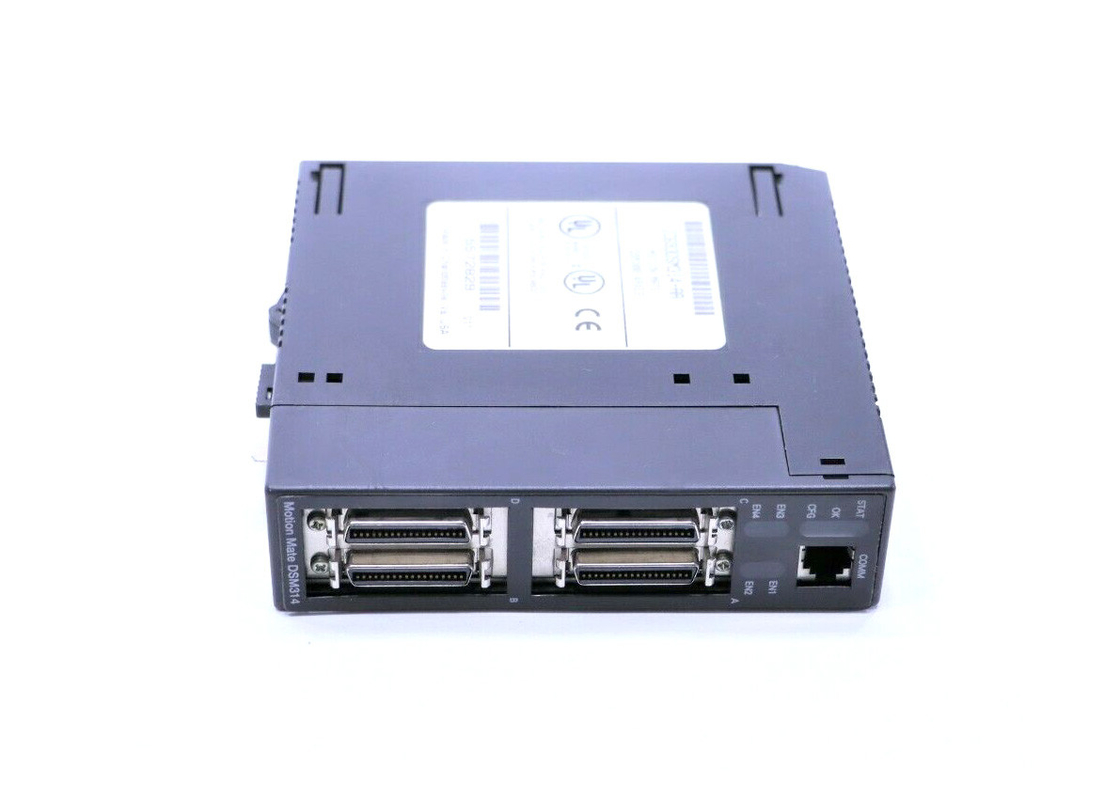

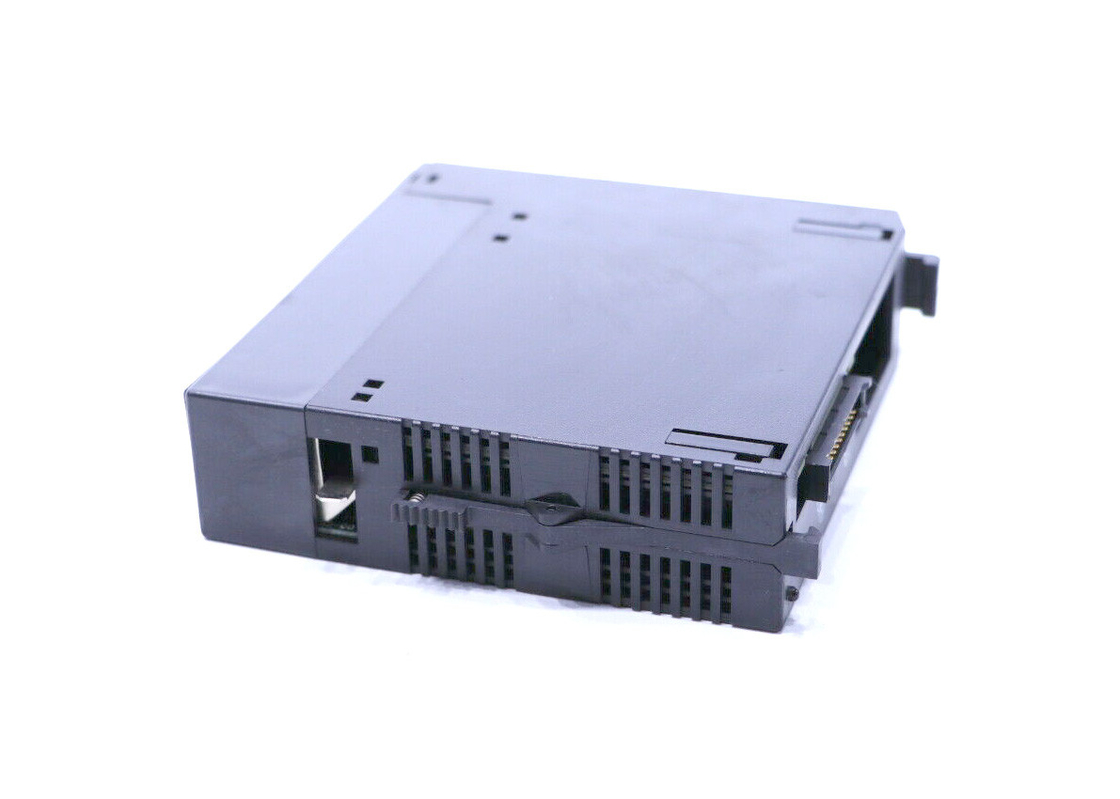

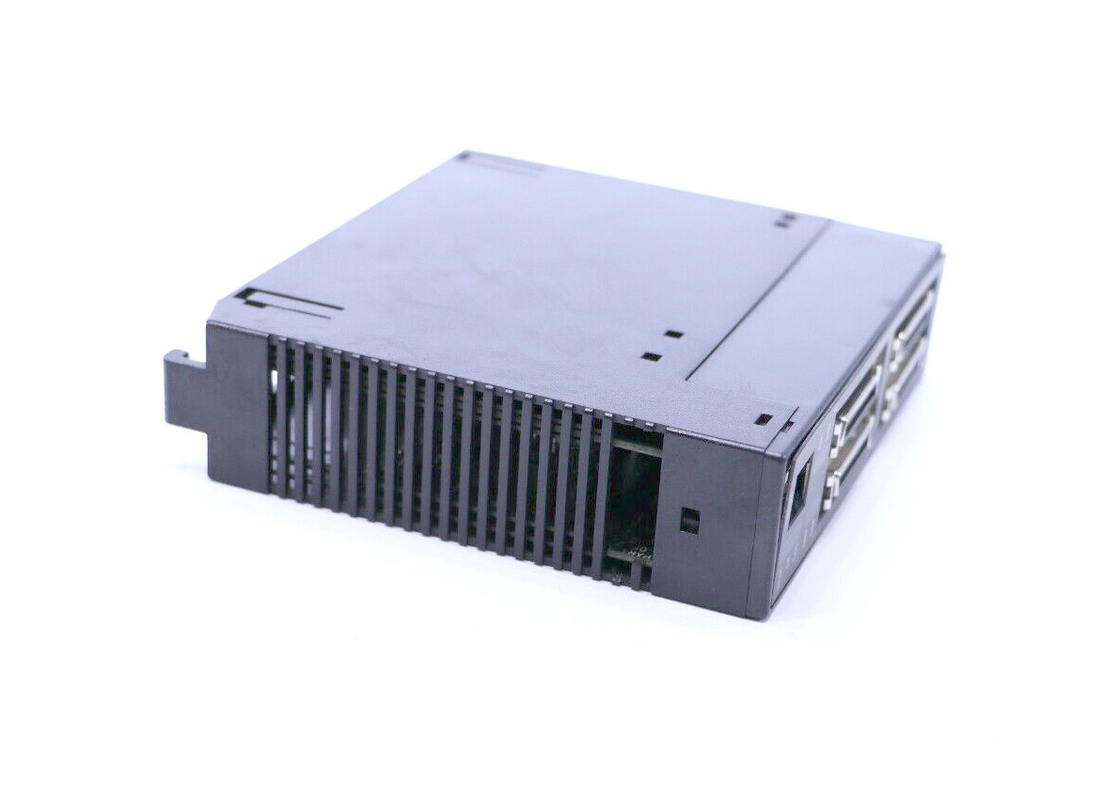

Module servo GE FANUC IC693DSM314 d'unité centrale de traitement PLCs Digital de 4 axes 90-30 séries

GE FANUC IC693DSM314, module servo de Digital, unité centrale de traitement de la série 90-30

Description de produit

Le mouvement Mate Digital Servo Module IC693DSM314 par GE Fanuc fonctionne comme module de commande de mouvement pour les 90-30 séries. Fonctions de ce module en deux modes : mode numérique et mode analogique. Le mode de Digital est conçu pour la compatibilité avec les servos numériques tandis que le mode analogique doit être employé pour commander les servos qui comportent l'entrée de commande analogue.

IC693DSM314 est compatible avec la série 90-30 unités centrales de traitement qui sont équipées la version de 10,0 de progiciels ou de plus tard. L'IC693DSM314 n'est pas compatible avec certaines unités centrales de traitement. Ces unités centrales de traitement auront des numéros de la pièce qui finissent dans CPU311 par 341 et 351. Ce module a la mémoire permanente pour 10 programmes et 40 sous-routines. L'utilisateur peut créer des programmes et des sous-routines pour le système par l'intermédiaire du logiciel de VersaPro utilisant la version 1,1 ou plus tard. Ses caractéristiques de conception incluent : durée de la transformation de bloc qui a lieu au-dessous de 5 millisecondes ; transfert des données automatique entre les tables de PLC et le DSM314 sans programmation pour l'utilisateur ; entrées de commutateur de maison et de dépassement pour chaque axe servo ; graduation d'utilisateur des unités de programmation (unités d'utilisateur) en modes de norme et de disciple ; alimentation de vitesse intégrateur en avant et d'erreurs de position pour augmenter l'exactitude de cheminement et l'entrée d'encodeur de quadrature pour l'axe de maître de disciple.

En plus, ce module comporte la recette programmant utilisant des paramètres de commande. Ce genre de programmation est disponible pour la vitesse, le mouvement, l'accélération, et les commandes d'angle de saturation. Il a également une entrée par accroissement d'encodeur de quadrature sur chaque axe qui est employé dans l'encodeur/mode analogique. IC693DSM314 les caractéristiques 5V, 24V et entrée-sortie analogue à l'usage de PLC ; la sortie numérique ultra-rapide (quatre 24V et quatre 5V) par l'intermédiaire à bord du contrôle de logique local, et la sortie analogique de 13 bits peuvent être commandées par le PLC ou être employées comme moniteur de accord servo de Digital.

Il est conçu avec la haute résolution des unités de programmation (position : -536 870 912… +536 870 911 unités d'utilisateur ; vitesse 1… 8 388 607 unités d'utilisateur/sec ; accélération : unités de 1… 1 073 741 823 utilisateur/sec/sec) ; unique de la connexion pour toutes les programmation et tâches de configurations, y compris la création de programme de mouvement (programmes de mouvement 1 – 10) et programmation de logique locale. En programmant et en configurant ce module, l'utilisateur doit utiliser le port de communications de programmation. Consécutivement, l'unité centrale de traitement charge tous les configuration, programmes de mouvement, et programmes locaux de logique au DSM314 à travers la carte mère de PLC.

Le progiciel de DSM est stocké dans la mémoire instantanée. L'utilisateur doit mettre à jour les progiciels par l'intermédiaire du port de COMM. du panneau avant du module IC693DSM314. Les services numériques de série de α de GE Fanuc de contrôles de module et de séries de β, servos de SL-séries, ou tiers servos avec la commande analogue de vitesse ou l'interface analogue de commande de couple. Le stroboscope à deux positions de capture entre pour chaque axe peut capturer l'axe et/ou la position principale avec une exactitude des comptes ±2 plus 10 micro-secondes de désaccord.
