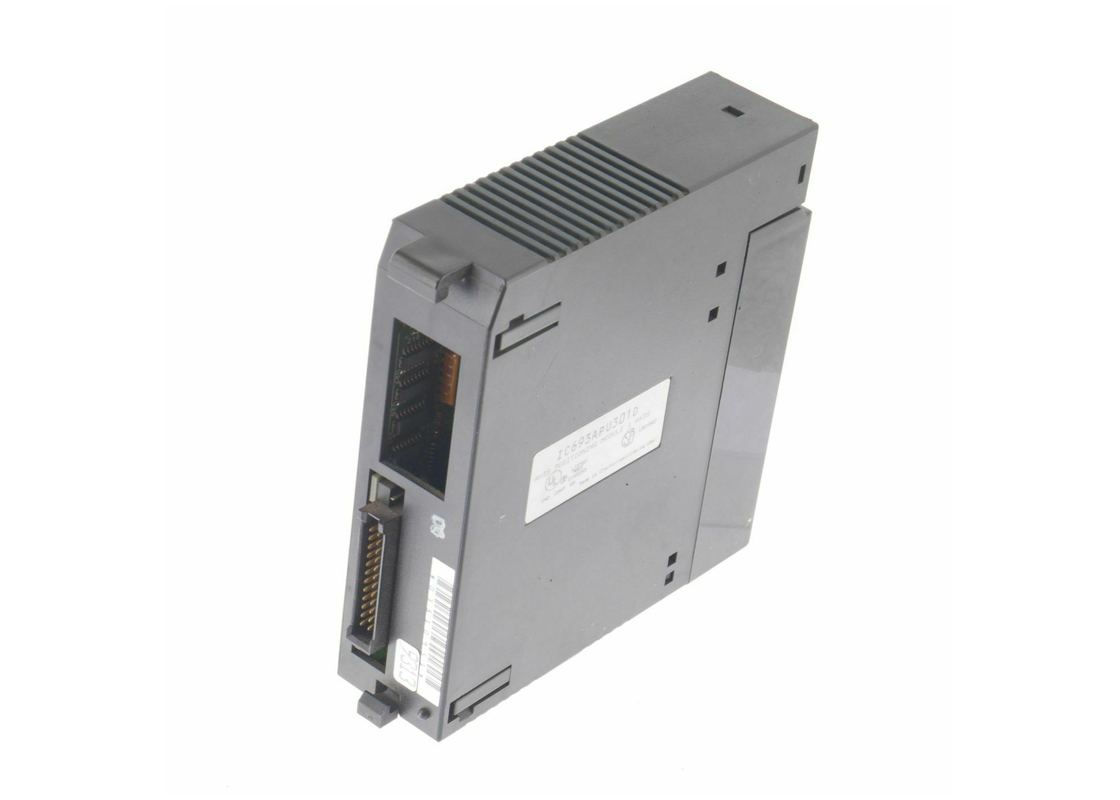

Axe simple de GE FANUC IC693APU301 plaçant la série 90-30 de module

GE FANUC IC693APU301, axe simple plaçant le module, série 90-30

Description de produit

IC693APU301 est un axe simple plaçant le module (APM) pour la série 90-30 de GE. Le compagnon APM de mouvement est un simple pour employer, module de commande entièrement programmable et intelligente de mouvement. Créé spécifiquement pour le PLC de la série 90-30, cet axe plaçant le module laisse le contrôle de haute performance de mélange d'utilisateur de PLC avec la logique de PLC résolvant des fonctions dans un système combiné simple. IC693APU301 est configurable à une norme ou au mode de disciple selon les besoins de l'utilisateur. Le mode standard permet à l'utilisateur de mélanger le contrôle de mouvement de haute performance à la logique de PLC résolvant des fonctions. En plus, en mode de disciple, l'adaptation électronique de haute performance est disponible pour des applications master/slave continuelles. N'importe quelle option l'utilisateur choisit peut être facilement choisi par la configuration installée avec le logiciel approprié.

Les séries 90-30 et IC693APU301 fonctionnent ensemble comme paquet intégré de contrôle avec l'APM manipulant toutes les communications directes à la commande et à la machine. Le PLC transfère automatiquement des données entre les tables et l'APM. En plus, le PLC offre une manière de relier O/I qui peut commander et surveiller des opérations dans le système. Cet APM peut être installé dans l'unité centrale de traitement l'une des de la série 90-30, la plaque de base à distance, ou l'expansion pour l'usage. Pour l'unité centrale de traitement incorporée, il est possible d'ajouter à trois modules d'APM et pour l'unité centrale de traitement modulaire, jusqu'à huit peuvent être additionnés. En plus, des programmes multiples de mouvement peuvent être créés et stockés dans l'APM avec le progiciel correct. L'utilisation du logiciel de VersaPro est recommandée. La plaque avant d'APM a deux 24 connecteurs mâles de haute densité pour les connexions servo. Pour faire câbler plus facile, chaque rapport est établi par un TB court de câble avec les câbles se composant des 24 connecteurs d'entrée-sortie de goupille, d'un câble, et d'un TB de 25 bornes de type d. Les divers kits de connecteur sont disponibles pour l'ordre.

Le module IC693APU301 est un module de axe-positionnement qui peut être utilisé pour placer 1 axe de GE Fanuc. Il a été conçu et fabriqué en ligne de la série 90-30 des modules de GE. Le module IC693APU301 de axe-positionnement est complètement programmable et il est conçu pour être facile à utiliser. Les boucles servo dans ce module seulement prendre 1 milliseconde pour mettre à jour. Le logiciel que le module IC693APU301 de axe-positionnement emploie est le logiciel de VersaPro dans la version 1,1 ou plus tard. Ce module est fait pour être utilisé en tant qu'élément d'un système de PLC de la série 90-30 de GE. Les modes opérationnels que le module IC693APU301 de axe-positionnement peut soutenir sont le mode opérationnel standard et le mode opérationnel de disciple. Le mode opérationnel de disciple peut soutenir des applications continues avec son embrayage électronique.

Le module IC693APU301 de axe-positionnement de la série 90-30 de GE Fanuc peut automatiquement transférer des données à et du PLC de la série 90-30 qu'il est installé dans lors du fonctionnement. Ce module devrait être installé dans la plaque de base d'unité centrale de traitement ou une plaque de base d'expansion dans le PLC. Les unités centrales de traitement de GE de 331 séries peuvent soutenir jusqu'à 8 modules de axe-positionnement comme le module IC693APU301 dans 1 système de PLC, et jusqu'à 3 modules de axe-positionnement peuvent être installés dans 1 plaque de base dans le système. Le module IC693APU301 de axe-positionnement emploie la logique pour détecter la position précise de l'axe du PLC et pour comparer sa position dans la position qui est exigée par les commandes ou la programmation d'une application. Ce module agit en tant qu'interface entre l'axe qu'il commande et le système de PLC.

Spécifications techniques pour IC693APU301
