PLC tenu dans la main GE FANUC IC693PRG300 de Series 90-30 du programmeur G300

GE FANUC IC693PRG300, programmateur portatif G300, API série 90-30

Description du produit

Le GE Fanuc IC693PRG300 est un programmateur portatif G300 (HHP).Cet outil permet aux utilisateurs de développer, de déboguer et de surveiller des programmes logiques.Les utilisateurs peuvent également surveiller les tableaux de données et configurer les paramètres des unités API et des points d'E/S.Il utilise le langage de liste d'instructions et il est possible de programmer ce HHP avec certains modèles d'API de la série 90-30.Le programmateur portatif ne peut pas afficher ou modifier le programme de logique utilisateur dans n'importe quel processeur de la série 90-30 avec un numéro de modèle de 350 et plus.Pour ces processeurs, les utilisateurs peuvent utiliser le logiciel de programmation Logicmaster 90-30, VersaPro ou Control.

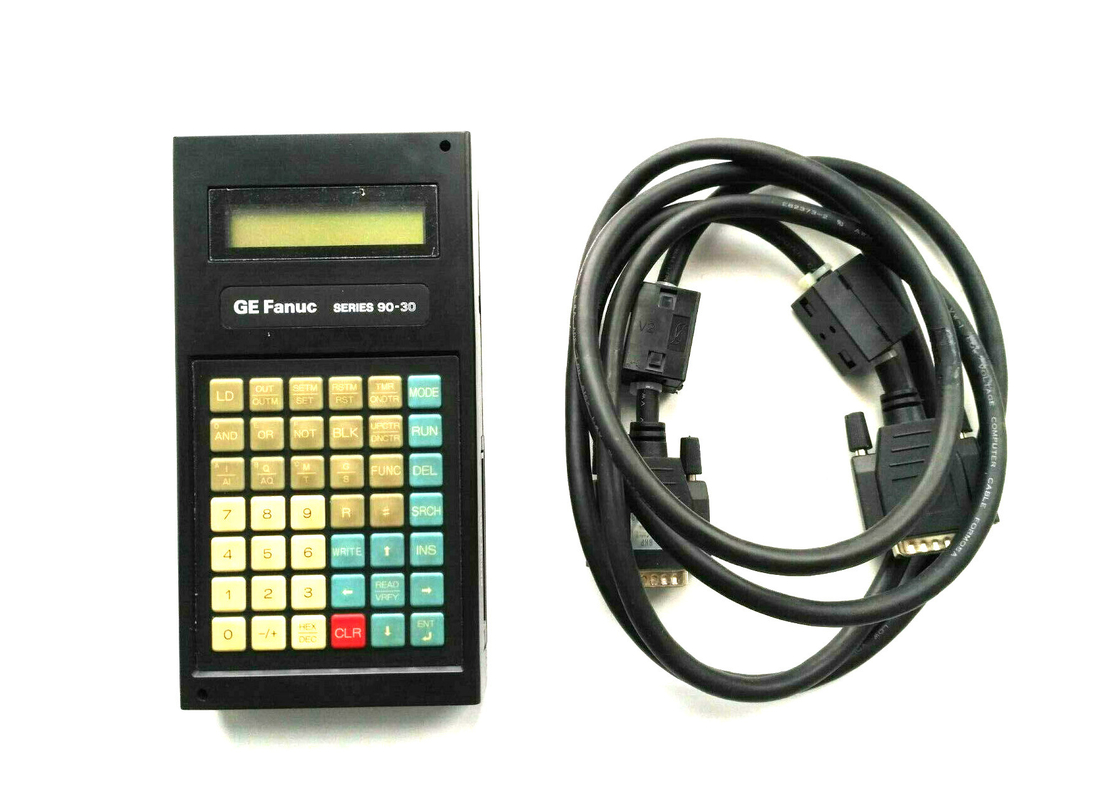

Il y a un connecteur de type D à 15 broches sur l'automate série 90-30.Celui-ci se trouve dans la plaque de base du processeur de l'alimentation.Ce connecteur permet au HHP de se connecter au port série du CPU.Pour les connecter physiquement, utilisez un câble de 6 pieds (2 mètres) de long (IC693CBL303).Cela fournira de l'énergie au HHP et émettra également un signal qui permet à l'API de savoir qu'un HHP est connecté.Il est possible de connecter ou de déconnecter le HHP pendant que l'automate est sous tension.Pour communiquer avec un automate, le HHP n'a pas besoin de configurer les paramètres de communication.Cela facilite le dépannage des problèmes lorsqu'il y a un problème de communication entre le PC et un automate.

À propos de IC693PRG300

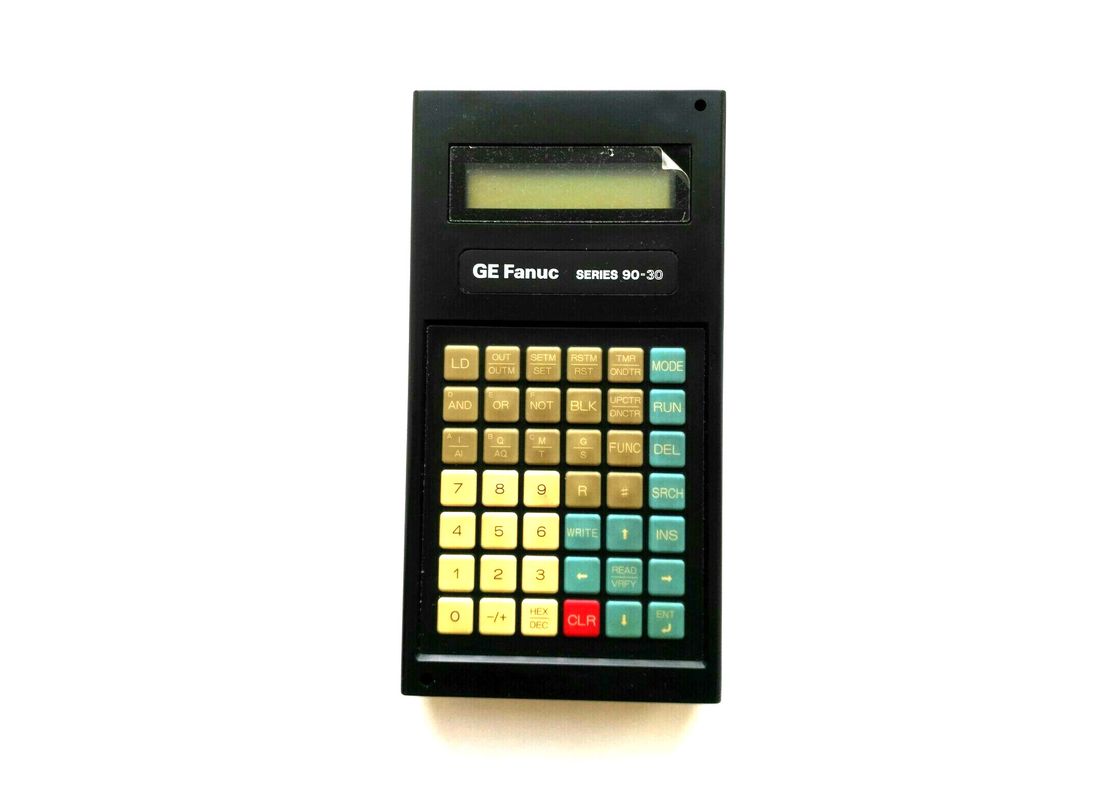

Le module IC693PRG300 est un appareil de programmation portable GE Fanuc.Il fait partie de la série 90-30.La fonction principale de cet appareil est de surveiller les opérations logiques et de configurer et de déboguer les problèmes dans les programmes d'application.C'est un dispositif PLC qui peut modifier les paramètres d'E/S.Il peut être connecté à un processeur en utilisant son port série.Un connecteur de type D à 15 broches est présent dans l'appareil qui se connecte au port série du processeur.Le module IC693PRG300 utilise le langage de liste d'instructions.L'appareil de programmation portatif ou l'appareil HHP ne nécessite aucune configuration de paramètres de communication pour communiquer avec un automate.La partie avant du HHP a un clavier avec 42 touches qui sont disposées dans un format matriciel qui mesure 6 touches à travers par 7 touches vers le bas.Le clavier offre un retour tactile et il est facile à utiliser.Un écran LCD est également présent avec le clavier et l'écran peut afficher 2 lignes avec 16 caractères d'information à la fois.

Le module GE Fanuc IC693PRG300 est équipé d'un emplacement pour carte mémoire pouvant accepter le stockage de données non volatiles à des fins de sauvegarde et de restauration.La fente pour carte mémoire est présente sur le côté inférieur droit de l'appareil.Le module IC693PRG300 fonctionne dans 4 modes différents, à savoir le mode Programme, le mode Protection, le mode Données et le mode Configuration.Le mode Programme permet à un opérateur de créer, modifier, surveiller et déboguer des instructions.Le mode Protection offre un moyen de contrôler l'accès aux différentes fonctions de l'automate.En mode Données, un opérateur peut modifier les valeurs dans différentes tables de référence, et le mode Configuration est utilisé pour définir le type de modules d'E/S nécessaires pour les applications exécutées dans le système API.

Spécifications techniques pour IC693PRG300
