Marque: | GE Fanuc | Modèle: | IC693MDL931 |
---|---|---|---|
Série: | Série 90-30 | Voltage nominal: | Pour les appareils à commande numérique, le réglage doit être effectué à l'aide d'un système de comm |
Sorties par module: | 8 sorties isolées | Charge maximale: | 8 ampères de résistance maximale par sortie |
charge minimum: | 10 mA | Irruption actuelle: | 8 ampères maximum pour un cycle |
Mettre en évidence: | 10mA a isolé le module de sortie de relais,240VAC a isolé le module de sortie de relais,GE FANUC IC693MDL931 |

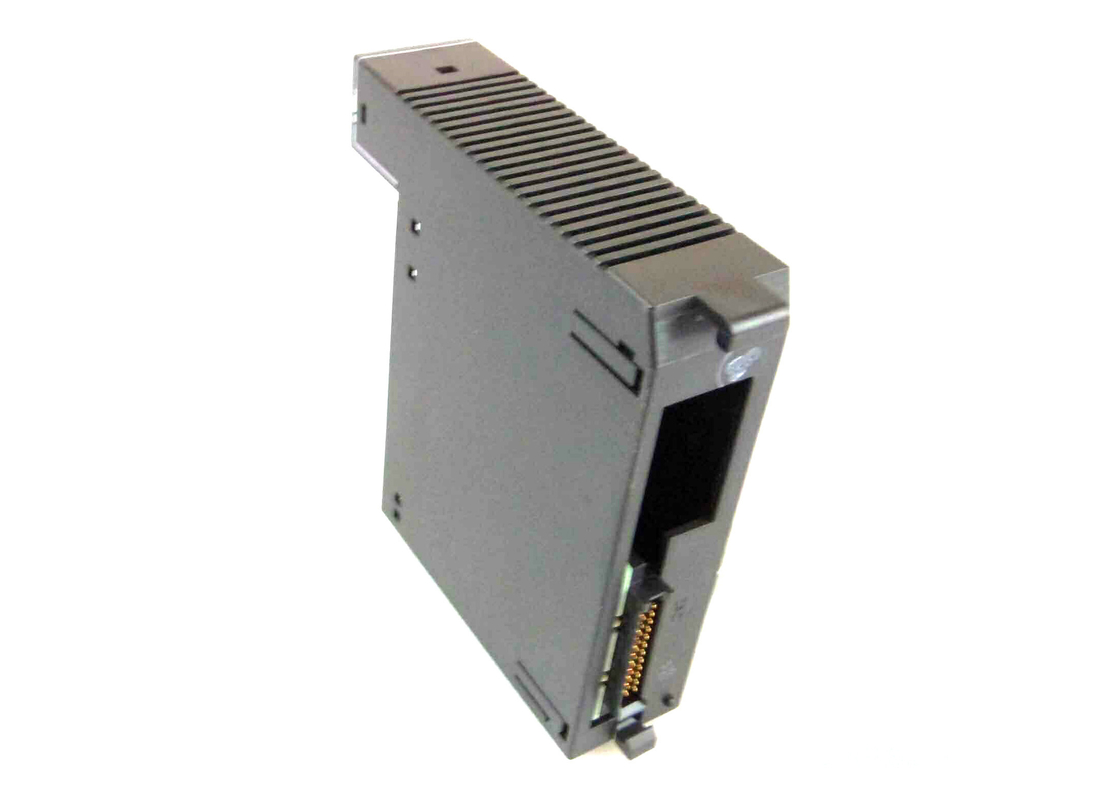

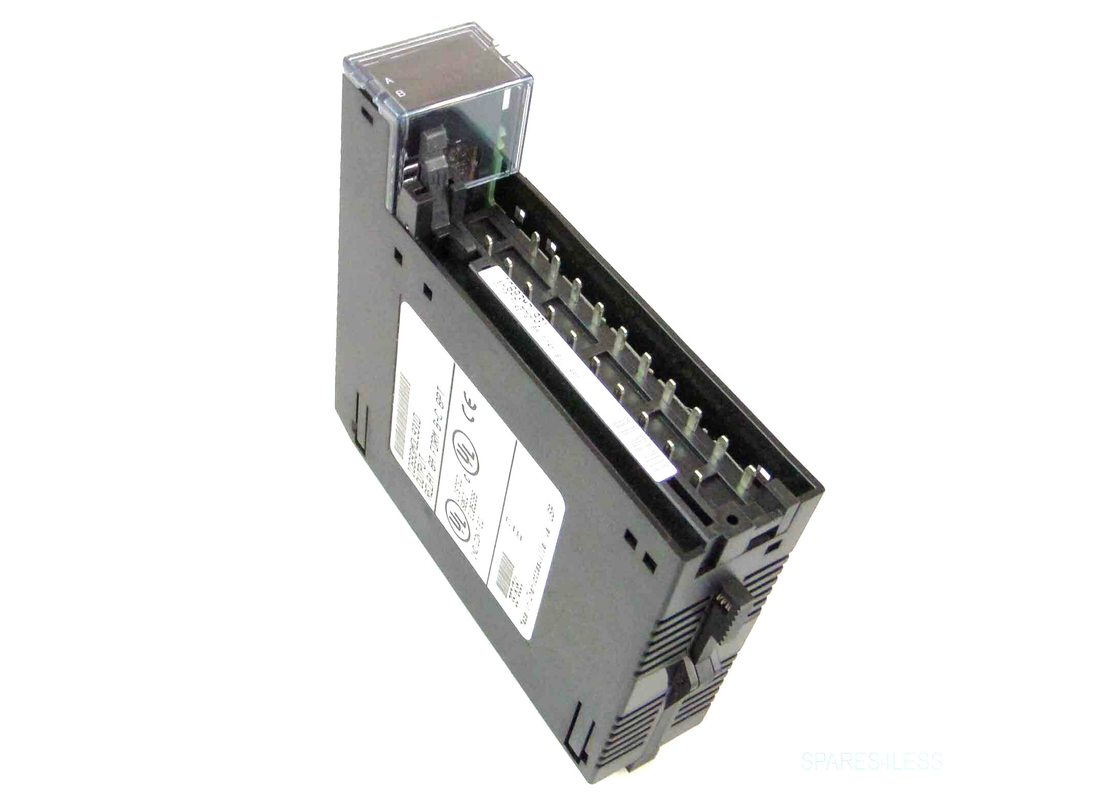

L'IC693MDL931 est un module de sortie de relais isolé de la série 90-30 de contrôleurs logiques programmables fabriqués par GE Fanuc.50/60 Hz nominalementChaque sortie isolée est pour une résistance maximale de 8 ampères et une résistance maximale de 20 ampères par module pour les installations UL.Il fournit à l'utilisateur 4 circuits de relais normalement fermés et 4 de forme C pour contrôler les charges de sortieChaque circuit a une capacité de commutation de sortie de 8 ampères pour les contacts normalement fermés ou les contacts normalement ouverts.et chaque relais dispose d'une borne de sortie de puissance commune séparéeL'IC693MDL931, comme le reste de la série 90-30, est une solution peu coûteuse pour des applications à haute disponibilité, telles que: démarreurs de moteur, solénoïdes et indicateurs.L'utilisateur doit fournir l'alimentation en courant alternatif ou en courant continu pour faire fonctionner les dispositifs de terrain connectés à ce module.
Lorsque le module IC693MDL931 est utilisé avec l'alimentation en courant continu IC695PSD040 ou PSD140,Des précautions particulières doivent être prises car les pannes de tension de la source seront observées par ce module et peuvent provoquer des pannes de relais.Il n'y a pas de fusibles sur ce module. Le module IC693MDL931 dispose d'indicateurs LED en place, qui fournissent l'état ON/OFF de chaque point, situés en haut du module.Les LED sont disposées en deux rangées horizontales avec huit LED vertes dans chaque rangée. Ce module utilise la rangée supérieure étiquetée A1 à 8 (points 1 à 8) pour l'état de sortie; la rangée inférieure n'est pas utilisée et la LED de fusible n'est pas utilisée.
Un inserteur passe entre la surface intérieure et extérieure de la porte à charnière. La surface vers l'intérieur du module (lorsque la porte à charnière est fermée) contient des informations sur le câblage du circuit,et les informations d'identification du circuit peuvent être enregistrées sur la surface extérieureLe bord extérieur gauche de l'insert est coloré en rouge pour indiquer un module haute tension.L'IC693MDL931 peut être installé dans n'importe quelle fente d'entrée/sortie d'une plaque de base de 5 ou 10 fentes comme une RX3i ou dans un système PLC de la série 90-30.Il est très important de noter que ce module n'est pas compatible avec les opérations d'échange à chaud dans n'importe quel backplane.Le retrait chaud ou l'insertion de ce module dans un plan arrière peut endommager le module ou d'autres composants du système.
Voltage nominal: | 24 volts CC ou 120/240 volts AC |
# des sorties: | 8 sorties isolées |
Fréquence: | 50/60 Hz avec courant alternatif |
Courant de sortie: | 8 ampères par circuit |
Plage de tension de sortie: | 5 à 30 volts CC, 5 à 250 volts AC |
Énergie en courant continu: | - Oui, oui. |
Voltage nominal | 24 volts CC, 120/240 VAC, 50/60 Hz (nominale - voir le tableau suivant pour les exceptions) |
Plage de tension de sortie | 5 à 30 volts de courant continu |
5 à 250 VAC, 50/60 Hz | |
Produits par module | Huit sorties isolées |
Isolement: | |
Du champ à l'arrière-plan et au cadre |
250 VAC en continu; 1500 VAC pendant 1 minute |
Point par point | 250 VAC en continu; 1500 VAC pendant 1 minute |
Charge maximale | 8 ampères de résistance maximale par sortie |
20 ampères maximum par module pour les installations UL La charge maximale dépend de la température ambiante comme indiqué. | |
Charge minimale | 10 mA |
Courant d'entrée | 8 ampères maximum pour un cycle |
Le temps de réponse | 15 ms maximum1 |
Temps de réponse hors tension | 15 ms maximum1 |
Courant de fuite de sortie | 1 mA maximum à 250 VAC, (25°C (77°F)) |
Consommation d'électricité | 6mA (toutes les sorties allumées) du bus 5 volts sur le plan arrière 110mA (toutes les sorties allumées) du bus relais 24V sur le plan arrière |
