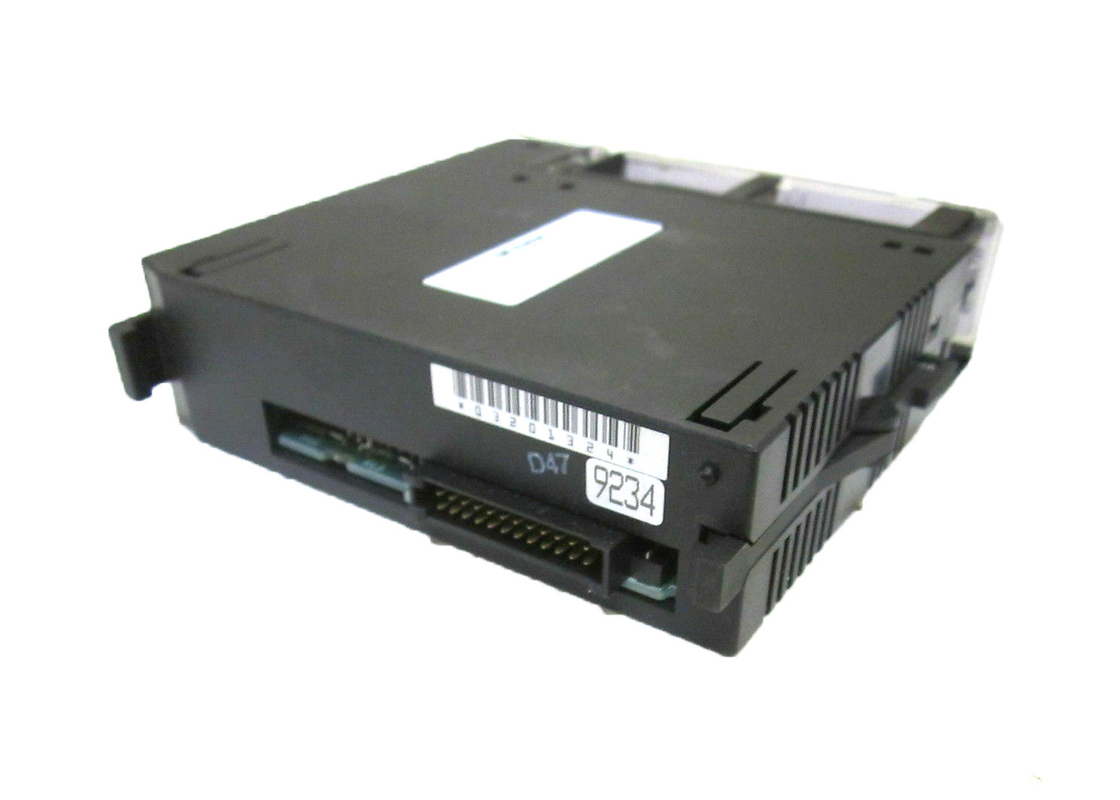

Module de sortie GE FANUC IC693MDL731 12/24 Volt DC à logique négative de 2 ampères

Module de sortie 2 Ampères, logique négative, 12/24 Volts CC GE FANUC IC693MDL731

Description du produit

Le GE Fanuc IC693MDL731 est un module de sortie 2 Ampères, logique négative, 12/24 Volts CC. Faisant partie du système d'automate programmable Série 90-30, ce module est équipé de 8 points de sortie. Ces points partagent un unique terminal de sortie d'alimentation. Comme l'IC693MDL731 puise le courant des charges vers le commun utilisateur ou le bus d'alimentation négatif, le module a des caractéristiques de logique négative. Ses caractéristiques de sortie permettent un appairage avec certains dispositifs de charge fournis par l'utilisateur. Par exemple, il est possible d'utiliser ce module avec divers types de solénoïdes et de démarreurs de moteur ainsi qu'avec des indicateurs. Pour ce faire, ces dispositifs doivent être connectés entre la sortie du module et le bus d'alimentation positif. L'utilisateur peut alors fournir une alimentation externe pour faire fonctionner les dispositifs.

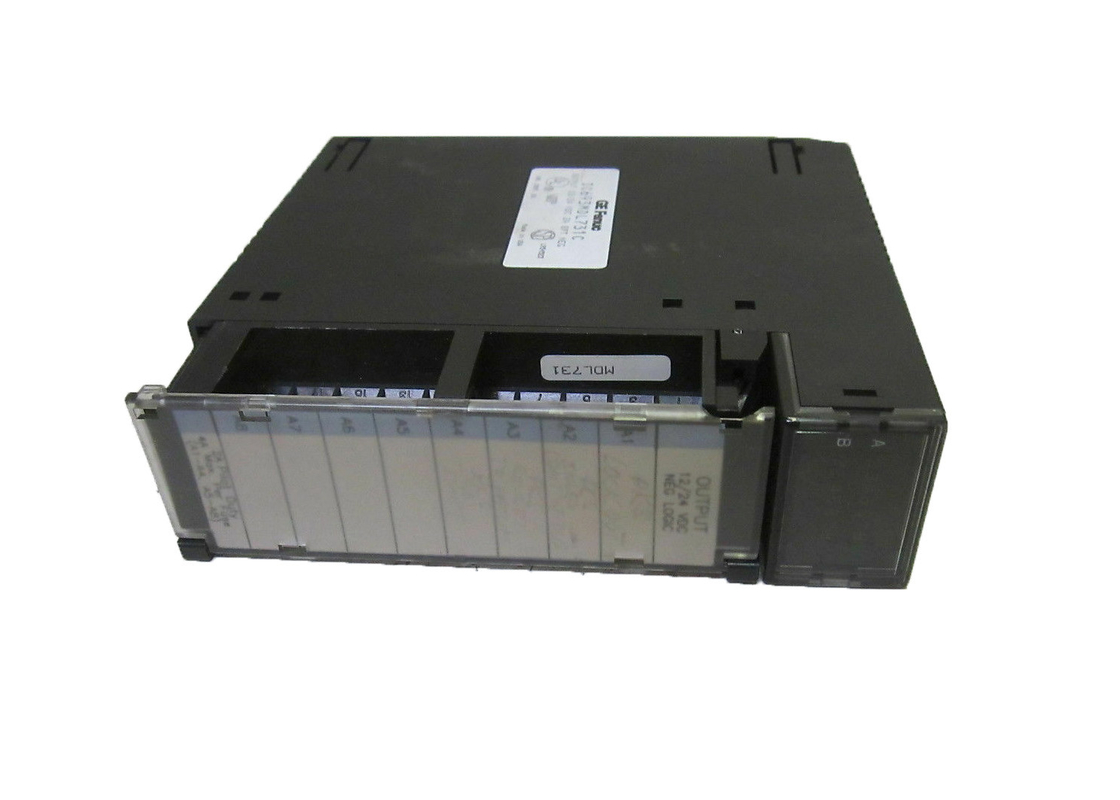

Comme de nombreuses unités similaires de la famille 90-30, l'IC693MDL731 possède un bloc de LED. Il y a 16 indicateurs, disposés en deux rangées séparées – A1 et B1. Chacune a 8 LED, mais ce module n'utilise que A1 car il n'a que 8 points de sortie. Un indicateur de fusible grillé est également présent. Il s'allume en rouge chaque fois qu'un fusible du module est grillé. Il y a deux fusibles dans l'unité, chacun étant un fusible de 5 ampères. L'un protège les sorties A1 à A4 tandis que l'autre protège les sorties A5 à A8. Ces fusibles sont connectés électriquement à un commun unique partagé. L'utilisateur peut installer ce module de sortie 2 Ampères sur la carte de base d'un système Série 90-30. Il y a une bande de couleur bleue à l'extrémité de l'insert près de la porte de l'IC693MDL731. Cela indique que l'unité est basse tension.

À propos de l'IC693MDL731

Le module IC693MDL731 est un module de sortie discrète fabriqué par GE Fanuc. Le module IC693MDL731 dispose de 8 sorties de circuit et c'est un module de sortie discrète nominale de 12 à 24 Volts CC. Le module est livré avec une alimentation CC et la plage de tension de sortie est de 12 à 24 Volts CC. L'unité est livrée avec 2,0 Ampères de courant de charge par point et elle offre un temps de réponse de 2 millisecondes lors de la mise sous tension ou hors tension. Le module IC693MDL731 présente un type de sortie à transistor tandis que la polarité est classée comme négative. Le composant dispose de 8 points par commun et le type de connecteur est un bornier avec 20 vis par module. L'alimentation interne est de 55 milliampères à 5 Volts CC. La plage de tension d'entrée est de 24 Volts CC tandis que la tension à l'état passant est de 15 Volts CC minimum. Le composant présente une tension à l'état bloqué de 6 Volts CC maximum tandis que le courant à l'état passant est de 4,5 milliampères minimum.

Le module GE Fanuc IC693MDL731 doit toujours être monté en toute sécurité et les installateurs doivent s'assurer qu'il est installé dans le boîtier de protection approprié. De plus, l'unité doit utiliser le programme d'application pour fonctionner correctement, et les installateurs doivent également assurer une mise à la terre appropriée. Les conducteurs de terre doivent toujours être connectés en arbre, avec les branches acheminées vers les points de terre centraux. De plus, les conducteurs de terre doivent être aussi courts et aussi larges que possible. Le module IC693MDL731 est doté d'une plaque de base d'automate en aluminium qui est utilisée pour la mise à la terre du blindage du module. Les CPU de l'automate avec des connexions de port externes doivent avoir une connexion de terre de blindage séparée pour assurer le blindage approprié des ports.
