Détails sur le produit:
Conditions de paiement et expédition:
|
| Marque: | GE Fanuc | Modèle: | IC693MDL730 |
|---|---|---|---|
| Série: | Série 90-30 | Type de produit: | Module PLC |
| Type de tension: | DC | Plage de tension de sortie: | 12 à 24 V de courant continu |
| Points d'entrée-sortie: | 8 | Charge actuelle par point: | 2 ampères |
| Mettre en évidence: | Module d'entrée de la logique 24VDC négative,Module d'entrée positif de la logique 24VDC,module de sortie de la logique 2A négative |
||
Description du produit

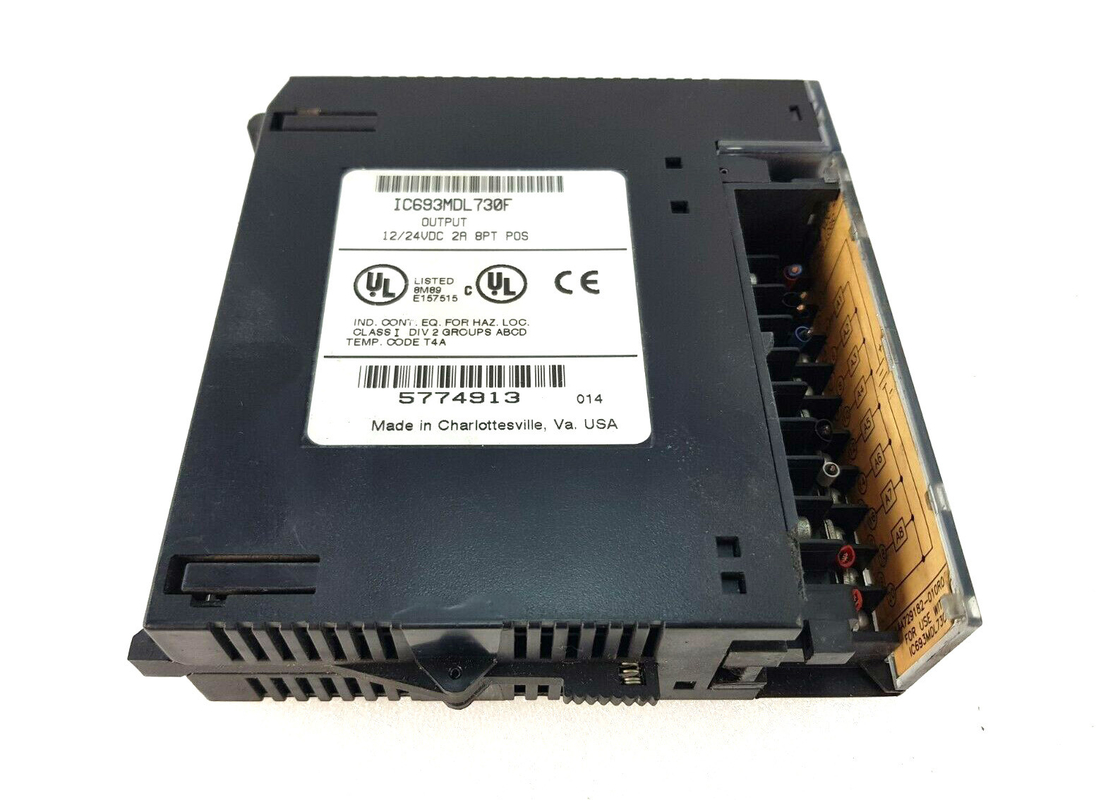

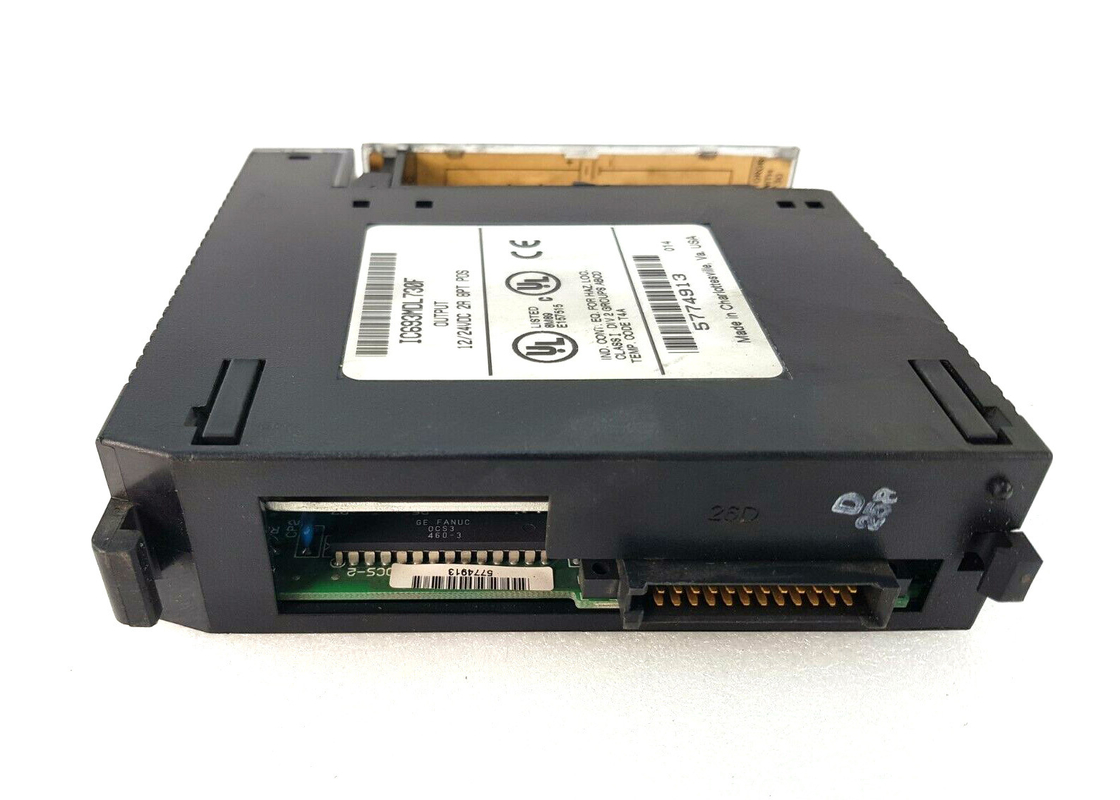

Le GE Fanuc IC693MDL730 est un module de sortie de logique positive DC de 2 ampères de 12/24 volts. Cet appareil est conçu pour fonctionner avec le contrôleur logique programmable de la série 90-30.Il fournit 8 points de sortie dans un seul groupe, qui partagent un terminal d'entrée de puissance commun. Le module présente des caractéristiques logiques positives.l'approvisionnement en électricité provenant du bus de puissance positive ou de l'utilisateur communLes utilisateurs qui souhaitent faire fonctionner ce module peuvent le faire avec une gamme de dispositifs de sortie, y compris des indicateurs, des solénoïdes et des démarreurs de moteur.Le dispositif de sortie doit être connecté entre la sortie du module et le bus de puissance négative.L'utilisateur doit mettre en place une source d'alimentation externe pour fournir la puissance nécessaire au fonctionnement de ces dispositifs de terrain.
Sur le dessus du module, il y a un bloc LED avec deux rangées horizontales de LED vertes.La première ligne est pour les points 1 à 8 et la deuxième ligne est pour les points 9 à 16.. Ces LED indiquent l'état ON/OFF de chaque point du module. Il y a aussi une LED rouge, qui est étiquetée F. Elle est située entre les deux rangées de LED vertes.cette LED rouge s'allumeCe module a deux fusibles de 5 ampères. Le premier fusible protège les sorties A1 à A4 tandis que le deuxième fusible protège les sorties A5 à A8. Ces deux fusibles sont connectés au même commun par des moyens électriques.

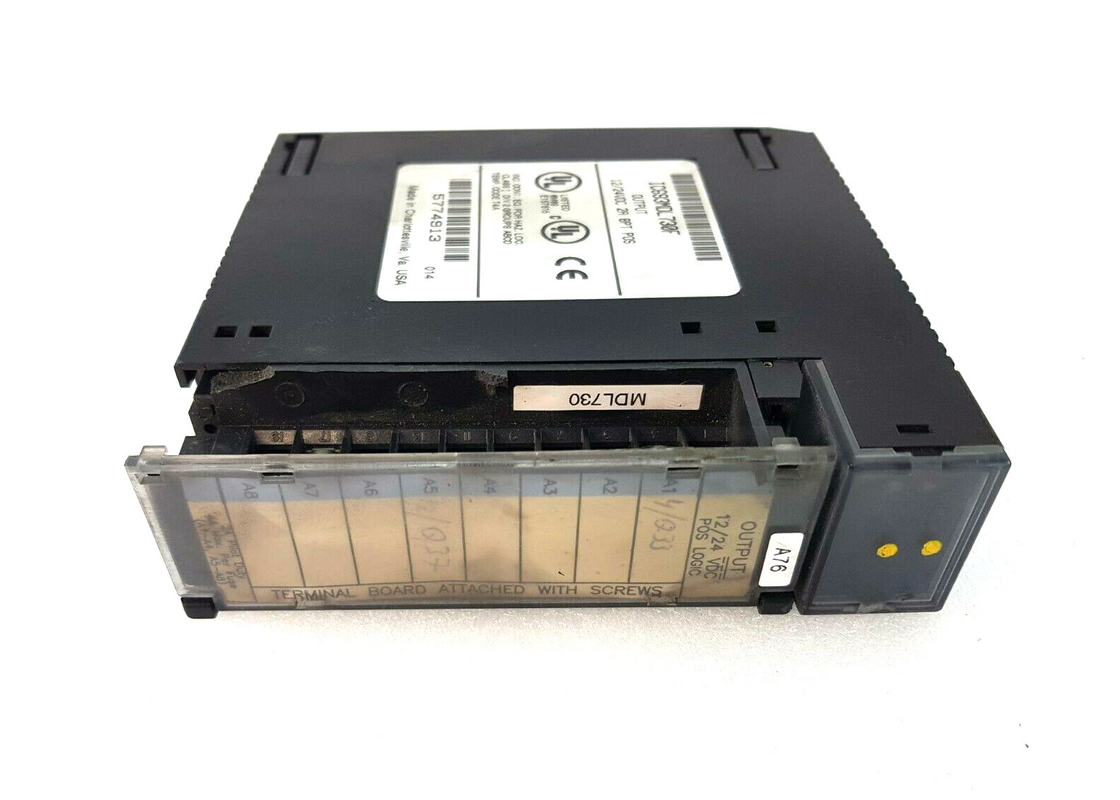

L'IC693MDL730 est équipé d'une entrée entre les surfaces de la porte à charnière. Cette porte doit être fermée pendant le fonctionnement.Sur la surface extérieureCette unité est un module basse tension, comme indiqué par le code de couleur bleu sur le bord extérieur gauche de l'insert.Pour le faire fonctionner avec le système PLC de la série 90-30, les utilisateurs peuvent installer le module dans n'importe quelle fente d'E/S d'une plaque de base à 5 ou 10 fentes.
| Voltage nominal: | 12/24 volts en courant continu |
| # des sorties: | 8 |
| Fréquence: | n/a |
| Charge de sortie: | 20,0 ampères |
| Plage de tension de sortie: | 12 à 24 volts en courant continu |
| Énergie en courant continu: | - Oui, oui. |
Les spécifications
| Voltage nominal | 12/24 volts en courant continu |
| Plage de tension de sortie | 12 à 24 volts de courant continu (+20%, 15%) |
| Produits par module | 8 (un groupe de huit sorties) |
| Isolement | 1500 volts entre le côté du champ et le côté logique |
| Courant de sortie t |
2 ampères maximum par point 2 ampères maximum par fusible à 60 °C (140 °F) |
| 4 ampères maximum par fusible à 50 °C (122 °F) | |
| Caractéristiques de sortie | |
| Courant d'entrée | 9.4 ampères pour 10 ms |
| Réduction de la tension de sortie | 1.2 volts maximum |
| Fuite hors état | 1 mA maximum |
| Le temps de réponse | 2 ms maximum |
| Temps de réponse hors tension | 2 ms maximum |
| Consommation d'électricité | 55 mA (toutes les sorties allumées) du bus 5 volts sur le plan arrière |
