GE FANUC IC693MDL654 Module d'entrée CC 5/12 Volts (TTL) Logique Positive/Négative

GE FANUC IC693MDL654 Module d'entrée logique positive/négative 5/12 volts CC (TTL)

Description du produit

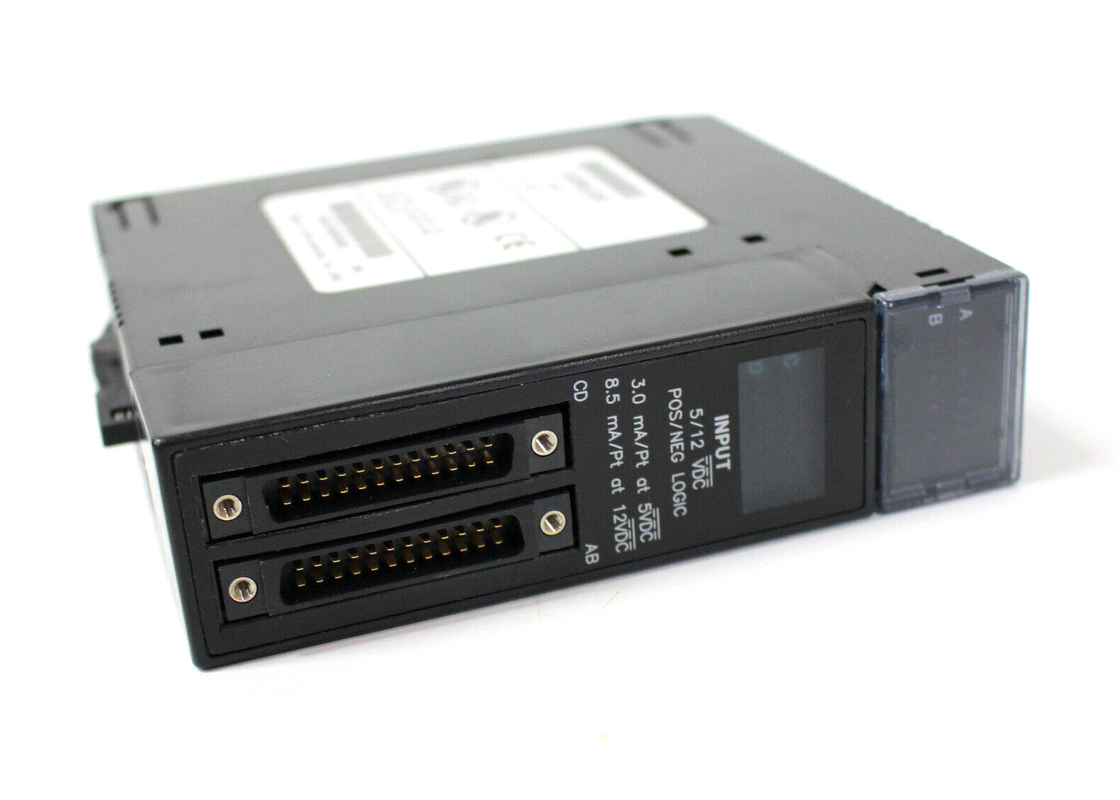

L'IC693MDL654 est un module d'entrée logique positive/négative 5/12 volts CC (TTL) pour l'automate programmable Série 90-30. Il fournit 32 points d'entrée discrets à seuil de tension TTL qui sont regroupés en quatre groupes distincts, chaque groupe ayant un total de huit points étiquetés (A1 - A8, B1 - B8, C1 - C8 et D1 - D8). Les entrées fonctionnent en ligne jusqu'à environ 15V avec des entrées logiques positives ou négatives. L'alimentation +5V est produite sur le module puis séparée du backplane de l'API. On peut choisir d'alimenter les entrées à partir de l'alimentation interne plutôt que de les alimenter avec une alimentation externe fournie par l'utilisateur. Ceci peut être rendu possible en configurant des cavaliers sur les broches appropriées du connecteur E/S. Si cette alimentation interne est utilisée pour alimenter les entrées, une charge supplémentaire sera imposée à l'alimentation +5V de l'API en cas d'utilisation d'une alimentation interne pour alimenter les entrées. Les optocoupleurs présents sur le module offrent et supportent une isolation du backplane de 1500 volts entre le côté terrain et le côté logique et 250 volts entre les quatre classes. De plus, aucun diagnostic de défaut n'est noté sur l'alimentation. L'IC693MDL654 consomme une puissance interne de 195 mA du bus +5V sur le backplane.

Le module comprend des indicateurs LED répertoriés comme suit : A1 - A8, B1 - B8, C1 - C8, D1 - D8 situés en haut du module. L'indicateur fournit l'état ON/OFF de chaque point d'entrée. Le courant d'entrée est de 3,0 mA (courant ON typique à 5 VCC) et 8,5 mA (courant ON typique à 12 VCC). L'IC693MDL654 est une conception d'entrée à 32 points qui utilise 32 bits de données d'entrée discrètes %I. Il peut être placé sur un port E/S sur une carte de base à 5 ou 10 emplacements dans un système d'API Série 90-30. Le courant d'un point d'entrée conduit à la logique 1 dans la table d'état d'entrée. La tension nominale de l'IC693MDL654 est de 5 à 12 volts CC, logique positive ou négative, tandis que la plage de tension d'entrée va de 0 à 15 volts CC. Les liaisons vers les circuits d'entrée sont créées à partir des périphèces d'entrée de l'utilisateur vers deux connecteurs mâles (type broche) à 24 broches (Fujitsu FCN-365P024-AU) situés à l'avant du module. Cette liaison placée sur la vue avant borde entre les classes A et B. L'autre sur le côté gauche borde les classes C et D. Un câble doté d'un connecteur femelle à une extrémité avec des fils dénudés facilite le câblage terrain vers les périphériques terrain à partir des connecteurs du module.

GE Fanuc Automation fabrique le module IC693MDL654 en tant que module d'entrée et membre de la gamme de produits d'API Série 90-30. Ce module d'entrée est conçu et destiné à répondre aux exigences des applications industrielles flexibles. Il est également doté d'une architecture de contrôle qui le rend adapté à diverses applications telles que la manutention, l'emballage à haute vitesse et les applications de contrôle de mouvement complexes. Le module d'entrée GE Fanuc IC693MDL654 offre une flexibilité incroyable grâce à sa conception modulaire, et lorsque cette unité est correctement configurée, les opérateurs peuvent économiser sur les coûts d'installation et l'espace. Il prend en charge la communication Ethernet grâce à laquelle il réalise une surveillance en temps réel. Lors de l'installation de ce module d'entrée, les opérateurs peuvent commencer avec un CPU compatible Ethernet ou le module Ethernet monté en rack. Ce module d'entrée prend en charge les protocoles d'application Modbus TCP/IP et SRTP, et il est doté d'une puissance de traitement évolutive qui est courante dans de nombreux CPU de la Série 90-30 et qui facilite la mise à niveau.

Le module d'entrée GE Fanuc Automation IC693MDL654 utilise également sa puissance de traitement évolutive qui aide à permettre au module de fonctionner à un niveau de performance optimal requis par les applications industrielles modernes. Ce module d'entrée dispose d'une fonction de contrôle de mouvement intégrée qui aide à garantir que le module d'entrée atteint le niveau de performance requis pour les applications point à point. Le module d'entrée dispose également d'options d'interface de bus de terrain qui permettent le contrôle distribué. Les utilisateurs disposent d'options d'interface telles que Profibus-DP, EtherNet EGD ou l'interface Genius. De plus, ce module est livré avec un programme CIMPLICITY Machine Edition Logic Developer qui facilite la programmation de l'unité. Les modules d'entrée GE Fanuc Série 90-30 comme celui-ci disposent tous d'options de redondance.

Spécifications techniques

Spécifications techniques pour IC693MDL654
