GE FANUC IC693MDL645, 24 positifs de C.C de volt/module d'entrée logique négative
Détails sur le produit:
| Lieu d'origine: | LES Etats-Unis |
| Nom de marque: | GE |
| Numéro de modèle: | IC693MDL645 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Nouveau dans la boîte originale |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 |
|
Détail Infomation |
|||
| Marque: | GE Fanuc | Modèle: | IC693MDL645 |
|---|---|---|---|
| Série: | Série 90-30 | Type de produit: | module d'entrée 16-Point |
| Tension d'entrée: | 24 volts de C.C | Source d'énergie: | Écrit par l'utilisateur ou 24 volts d'isolement d'approvisionnement d'alimentation CC |
| Estimation de courant d'entrée: | 7 milliampères de typique | Isolement: | 1500 volts entre le côté de champ et le côté de logique |
| Tension de Sur-état: | 11,5 à 30 volts de C.C | ||
| Mettre en évidence: | Module d'entrée de la logique 24VDC négative,Module d'entrée positif de la logique 24VDC,module de sortie de la logique 2A négative |
||
Description de produit
GE FANUC IC693MDL645, module d'entrée logique positive/négative en courant continu de 24 volts
Description du produit

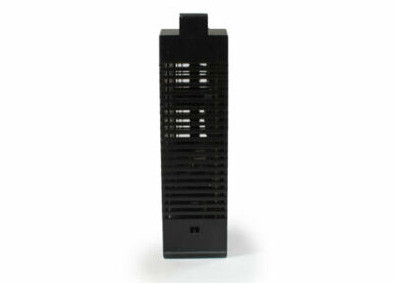

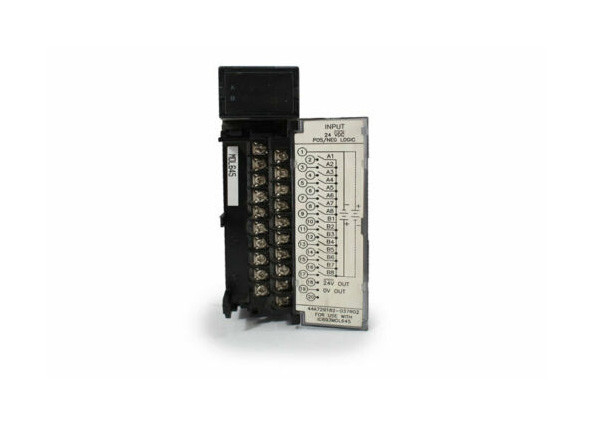

L'IC693MDL645 est une entrée logique positive/négative en courant continu de 24 volts appartenant à la série 90-30 de contrôleurs logiques programmables.Il peut être installé dans n'importe quel système PLC de la série 90-30 qui a soit une plaque de base 5 ou 10 -slot. Ce module d'entrée a des caractéristiques logiques positives et négatives. Il a 16 points d'entrée par groupe. Il utilise un terminal d'alimentation commun. L'utilisateur a deux options pour alimenter les appareils de terrain;soit fournir l'alimentation directement, soit utiliser une alimentation compatible +24BDC.
Les caractéristiques de la double logique du module IC693MDL645 le rendent idéal dans les applications nécessitant des commutateurs électroniques de proximité, des commutateurs de limite et des boutons.Il est important de noter que les informations d'identification du câblage et du courant sont situées sur un inserteur. Cet insert est situé entre la surface interne et externe de la porte à charnière. Les informations de câblage sont situées sur le côté de l'insert orienté vers l'extérieur.L'identification actuelle est située à l'intérieur de l'insertCe module est classé comme basse tension, c'est pourquoi le bord extérieur de l'insert a été codé en bleu.

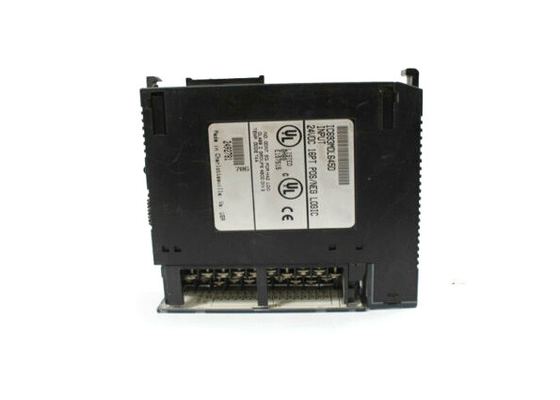

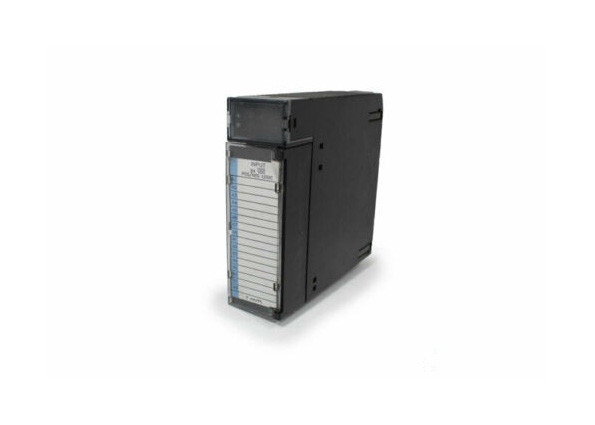

Au sommet du module se trouvent deux rangées horizontales, chacune comportant huit LED vertes. Les LED correspondant aux points d'entrée 1 à 8 de la rangée supérieure sont marquées A1 à A8,tandis que ceux de la seconde rangée, qui correspondent aux points d'entrée 9 à 16, sont étiquetés B1 à B8.
Ce module d'entrée logique positive/négative en courant continu de 24 volts a une tension nominale de 24 volts avec une plage de tension d'entrée en courant continu de 0 à +30 volts en courant continu.Le courant d'entrée à tension nominale est généralement de 7 mA. Pour ses caractéristiques d'entrée: la tension en état est de 11,5 à 30 volts CC tandis que la tension hors état est de 0 à ± 5 volts DC. Le courant en état est de 3,2 mA minimum et le courant hors état est de 1.1 mA maximumLe temps de réponse d'allumage et d'arrêt est généralement de 7 ms pour chacun. La consommation d'énergie à 5 V est de 80 mA (lorsque toutes les entrées sont activées) à partir d'un bus de 5 volts sur le plan arrière.La consommation d'énergie à 24 V est de 125 mA à partir du bus arrière isolé de 24 volts ou de l'alimentation fournie par l'utilisateur.
Spécifications techniques
| Voltage nominal: | 24 volts en courant continu |
| # des entrées | 16 |
| Fréquence: | n/a |
| Courant d'entrée: | 7.0 mA |
| Plage de tension d'entrée: | 0 à -30 volts en courant continu |
| Énergie en courant continu: | - Oui, oui. |
Les informations techniques
Voltage nominal 24 volts en courant continu
Plage de tension d'entrée de 0 à +30 volts CC
Les entrées par module 16 (un groupe avec un seul élément commun)
Isolement 1500 volts entre le côté du champ et le côté logique
Courant d'entrée 7 mA (typique) à tension nominale
Caractéristiques des entrées
Voltage en état de marche de 11,5 à 30 volts CC
Voltage hors état de 0 à +5 volts CC
Courant en état actif de 3,2 mA minimum
Courant hors état 1,1 mA maximum
Temps de réponse 7 ms typique
Temps de réponse d'arrêt 7 ms typique
Consommation d'énergie: 5V 80 mA (toutes les entrées allumées) à partir d'un bus de 5 volts sur le plan arrière
Consommation d'énergie: 24V 125 mA du bus de rétro-plate isolé de 24 volts ou
d'une puissance fournie par l'utilisateur
