Le GE Fanuc IC693MDL632 est un module d'entrée logique positive/négative 125 volts DC.Ce module possède 8 points d'entrée séparés, divisés également entre deux groupes isolés. Chacun de ces deux groupes a son propre commun individuel.Les communs ne sont ni connectés ni liés ensemble à l'intérieur du corps du module.
Les opérateurs peuvent utiliser ce module avec un automate programmable industriel (API) Série 90-30. Cela se fait en l'installant dans un emplacement d'E/S d'une plaque de base à 5 ou 10 emplacements.
Afin de faire fonctionner les appareils de terrain, l'opérateur doit leur fournir de l'énergie. Tout d'abord, l'appareil d'entrée doit être connecté. Cela se fait entre l'entrée du module et le bus d'alimentation. Il existe une large gamme d'appareils d'entrée compatibles avec les caractéristiques d'entrée. Cela inclut, mais sans s'y limiter, les détecteurs de proximité électroniques, les boutons-poussoirs et les interrupteurs de fin de course.
Le module IC693MDL632 peut avoir des caractéristiques de logique positive ou négative.Ceci est intentionnel. Il peut absorber le courant vers le commun utilisateur ou le bus d'alimentation négatif à partir de l'appareil d'entrée – logique positive. Inversement, le module peut fournir du courant à partir de l'appareil d'entrée et l'envoyer au commun utilisateur ou au bus d'alimentation positif – logique négative.

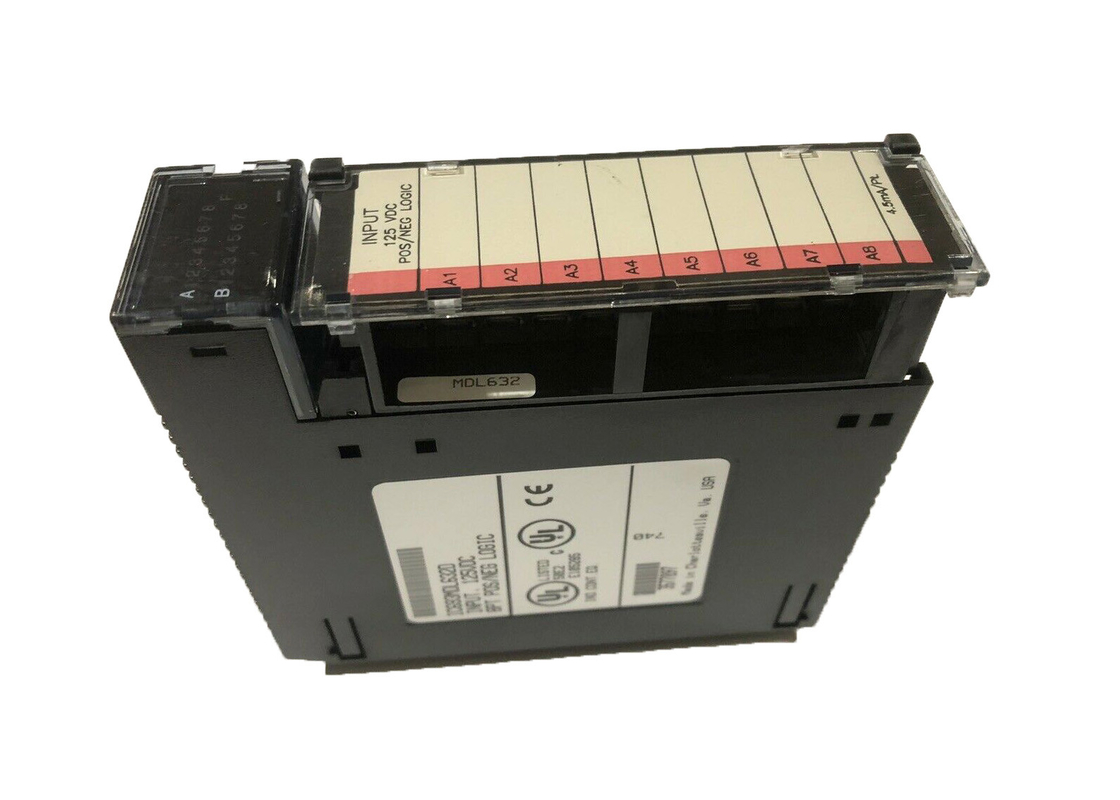

Sur le dessus du module, les utilisateurs trouveront le bloc LED.Il y a deux rangées horizontales d'indicateurs. Comme ce module n'a que 8 points, il n'utilise que la rangée supérieure – points 1 à 8. Ceux-ci affichent l'état marche/arrêt de chaque point.

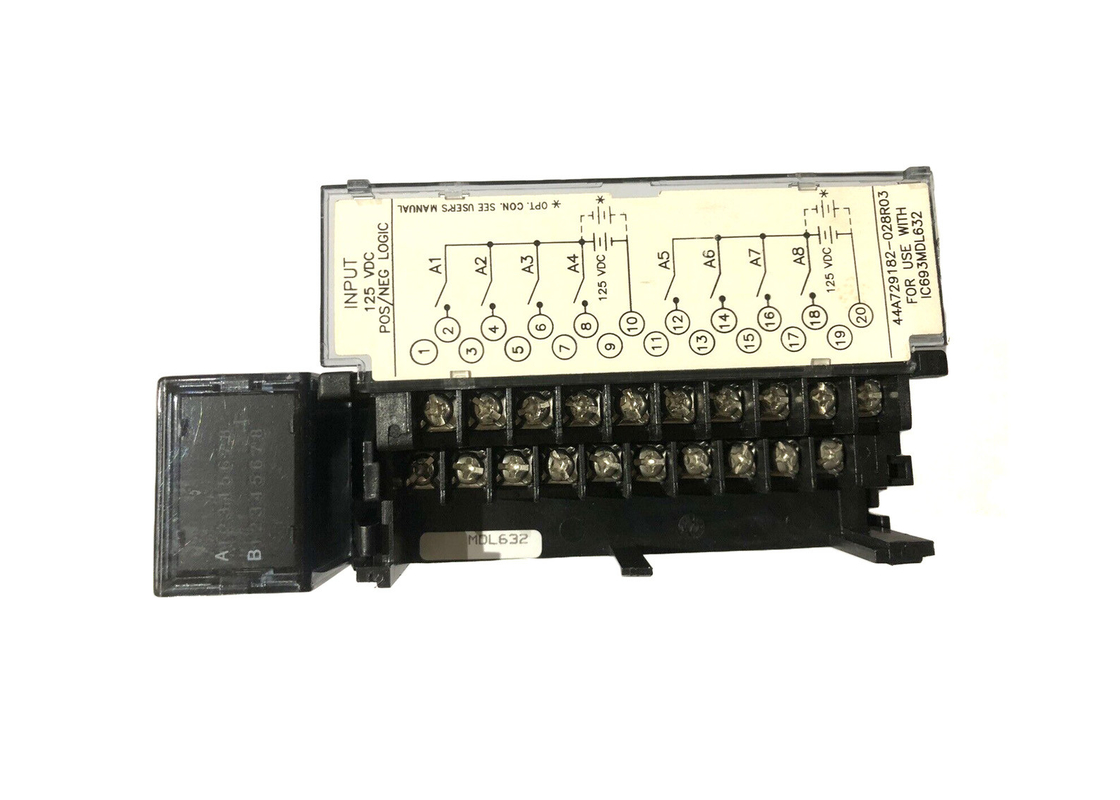

Il y a une porte à charnière sur ce module et un insert se trouve entre les surfaces intérieure et extérieure de la porte. Lorsque la porte est fermée, la surface de l'insert qui fait face à l'intérieur du module contient des informations sur le câblage du circuit. De plus, les informations d'identification du circuit peuvent être enregistrées sur la surface extérieure.
Sur le bord extérieur gauche de l'insert, les utilisateurs peuvent voir qu'il est rouge. Ceci est codé par couleur pour informer l'utilisateur qu'il s'agit d'un module haute tension.
| Tension nominale : | 125 volts DC |
| Nombre d'entrées : | 8 |
| Fréquence : | s/o |
| Courant d'entrée : | 4,5 mA |
| Isolation : | 1500 volts entre le côté terrain et le côté logique |
| Alimentation DC : | Oui |
| Tension nominale | 125 volts DC (logique positive ou négative) |
| Plage de tension d'entrée | 0 à +150 volts DC |
| Entrées par modulet | 8 (deux groupes de quatre entrées) |
| Isolation | 1500 volts entre le côté terrain et le côté logique |
| 500 volts entre les groupes | |
| Courant d'entrée | 4,5 mA typique |
| Caractéristiques d'entrée | |
| Tension à l'état passant | 90 à 150 volts DC |
| Tension à l'état bloqué | 0 à 30 volts DC |
| Courant à l'état passant | 3,1 mA |
| Courant à l'état bloqué | 1,1 mA maximum |
| Temps de réponse à l'état passant | 7 ms typique |
| Temps de réponse à l'état bloqué | 7 ms typique |
| Consommation d'énergie interne | 40 mA du bus 5 volts sur le fond de panier |
| 36 mA (typique) de l'alimentation d'entrée utilisateur (toutes les entrées | |
| EN) |
![]()
![]()
![]()
