Description du produit

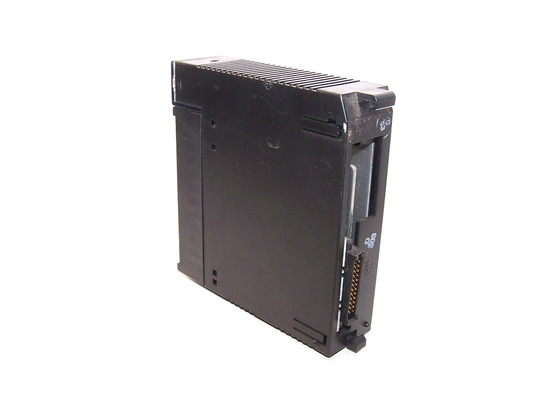

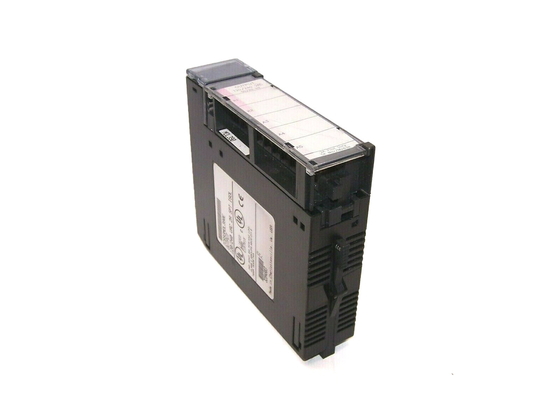

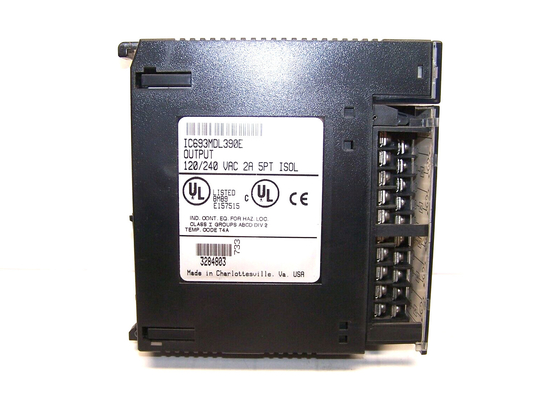

L'IC693MDL390 est un module de sortie CA isolé GE Fanuc pour l'unité logique programmable de la série 90-30.Il est livré avec cinq points de sortie isolés, chacun ayant un commun séparé. Les communs ne sont pas liés les uns aux autres à l'intérieur du module.,qui permet d'appliquer chaque sortie sur différentes phases de l'alimentation en courant alternatif ou de fournir de l'énergie à partir de la même alimentation.Chaque sortie est fusionnée avec un fusible de 3 ampères et un snubber RC pour le protéger du bruit électrique émanant de la ligne électrique.

Le module IC693MDL390fournit un degré élevé de courant d'entrée supérieur à 10 fois le courant nominal, ce qui rend les sorties parfaites pour contrôler une large gamme de charges inductives et incandescentes.L'utilisateur doit fournir de l'alimentation CA pour faire fonctionner les charges.REMARQUE: Ce module fonctionne à courant alternatif et ne peut pas être utilisé avec une source de courant continu.Au sommet du module IC693MDL390 se trouvent des indicateurs LED, qui indiquent l'état ON/OFF de chaque point de sortie.Ils sont disposés en deux rangées horizontales, chacune comportant huit LED vertes et une LED rouge entre et à droite des deux rangées.Pour l'état de sortie, le module utilise les cinq premières LED marquées A1 à A5 dans la rangée supérieure.

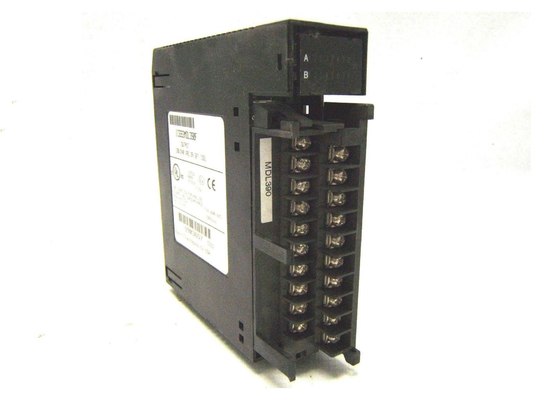

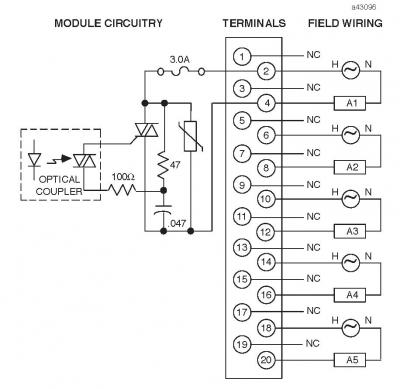

Un inserteur est placé entre la surface intérieure et extérieure de la porte à charnière, qui contient des informations sur le câblage du circuit.L'information d'identification du circuit peut être récupérée sur la surface extérieure.Le module est coloré en rouge pour indiquer un module haute tension. Ce module peut être installé sur n'importe quelle fente d'E/S d'un système PLC de la série 90-30, et il doit être configuré comme une sortie de 8 points avec des programmes faisant référence aux cinq bits les moins importants. Les caractéristiques de sortie comprennent un courant d'entrée de 25 ampères maximum pour un cycle,courant de charge minimum de 100 mALe courant de fuite de sortie est de 3 mA maximum à 120 volts AC et de 6 mA maximum à 240 volts AC.

Spécifications techniques

Les informations techniques
