| MARQUE: | GE Fanuc | Modèle: | IC693CPU360 |
|---|---|---|---|
| Série: | Série 90-30 | Type de produit: | Unité centrale de traitement |
| Microprocesseur: | 80386EX | Points d'entrée-sortie: | 4096 |
| Estimation d'entrée de tension: | C.C 5V | Consommation actuelle: | 670 mA |
| Mémoire de registre: | 9999 mots | Température de fonctionnement: | 0-60 degrés de Celsius |
| Surligner: | Module d'entrée de la logique 24VDC négative,Module d'entrée positif de la logique 24VDC,module de sortie de la logique 2A négative |
||

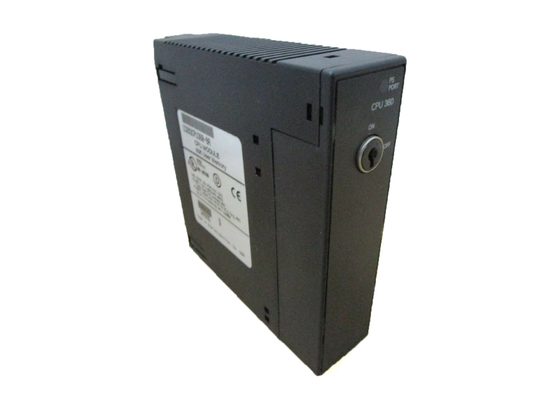

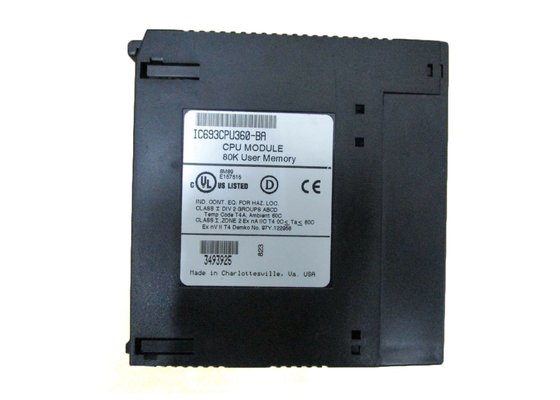

GE Fanuc IC693CPU360 est un module 360 de l'unité centrale de traitement (unité centrale de traitement). Il a 240 K bytes de mémoire configurable d'utilisateur. C'est un module simple d'unité centrale de traitement de fente avec 4096 points discrets d'entrée-sortie à travers 8 supports.
Le taux de balayage typique du module de l'unité centrale de traitement 360 est 0,22 Mme par 1K de mémoire de logique. Bien que le module n'ait les portes série pas intégrées, il peut utiliser le connecteur sur une alimentation d'énergie de PLC. Ce module a RAM et mémoire instantanée et comme d'autres IC693 modules, il est compatible avec les progiciels v.10.60. Cette unité est compatible avec la chaîne de la série 90-30 de GE Fanuc. À l'aide de cette unité centrale de traitement avec des applications d'entrée de gamme avec de bas comptes d'entrée-sortie, l'unité centrale de traitement est enfoncée dans la carte mère. Ceci rend toutes les fentes disponibles pour l'utilisation d'entrée ou de sortie. L'Ethernet, les divers modules d'autobus, et les dispositifs de contrôle sont certains des dispositifs compatibles qui peuvent fonctionner avec ce module d'unité centrale de traitement.
Les modèles de milieu de gamme d'unité centrale de traitement sont modulaires et ils sont disponibles dans diverses capacités de la mémoire. La gamme inclut également des modèles avec différentes capacités de représentation et la fonctionnalité accrue telle que l'appui programmable de module de coprocesseur, dépasse et une horloge soutenue par la batterie. Quant aux unités centrales de traitement performantes, elles sont basées sur le dernier processeur 386EX.
Ceci permet le calcul rapide et la sortie élevée. Ces modules peuvent manipuler jusqu'à 4 096 points d'entrée-sortie et ils commencent à 32K de mémoire et peuvent être programmés dans un certain nombre de langues standard. L'IC693CPU360 est une unité centrale de traitement performante.
| Vitesse du processeur : | 25 mégahertz |
| Points d'entrée-sortie : | 2048 |
| Mémoire de registre : | 240KBytes |
| Maths de virgule flottante : | Oui |
| Système MORDU par 32 | |
| Processeur : | 80386EX |
Numéro du catalogue CPU360 IC693CPU360
| Type d'unité centrale de traitement | Module simple d'unité centrale de traitement de fente |
| Plaques de base totales par système | 8 (plaque de base d'unité centrale de traitement + expansion 7 et/ou extérieur) |
| Charge requise de l'alimentation d'énergie | 670 milliampères de +5 volts continu d'approvisionnement |
| Vitesse du processeur | 25 mégahertz |
| Type de processeur | 80386EX |
| Température de fonctionnement | 0 à 60 degrés degrés de F) de C (32 à 140 ambiants |
| Taux de balayage typique | 0,22 millisecondes par 1K de la logique (contacts booléens) |
| Mémoire de programme utilisateur (maximum) | Commençant par la version 9,0 de progiciels, octets 240K. Note : L'échelle grandeur de la mémoire disponible de programme utilisateur dépend des montants configurés pour les types configurables de mémoire de %R, de mot de %AI, et de %AQ (voir ci-dessous). Pour des progiciels avant la version 9,0, à taille fixe est les octets 80K. |
| Points discrets d'entrée - %I | 2 048 |
| Points discrets de sortie - %Q | 2 048 |
| Mémoire globale discrète - %G | 1 280 bits |
| Bobines internes - %M | 4 096 bits |
| Bobines (provisoires) de sortie - %T | 256 bits |
| Références d'état de fonctionnement du système - %S | 128 bits (%S, %SA, %SB, %SC - 32 bits chacun) |
| Mémoire de registre - %R | Commençant par la version 9,0 de progiciels, configurable dans 128 augmentations de mot de 128 à 16 384 mots avec Logicmaster et de 128 à 32 640 mots avec la version 2,2 de contrôle. Pour des progiciels avant la version 9,0, à taille fixe est 9 999 mots. |
| Entrées analogiques - %AI | Commençant par la version 9,0 de progiciels, configurable dans 128 augmentations de mot de 128 à 16 384 mots avec Logicmaster et de 128 à 32 640 mots avec la version 2,2 de contrôle. Pour des progiciels avant la version 9,0, à taille fixe est 9 999 mots. |
| Sorties analogiques - %AQ | Commençant par la version 9,0 de progiciels, configurable dans 128 augmentations de mot de 128 à 16 384 mots avec Logicmaster et de 128 à 32 640 mots avec la version 2,2 de contrôle. Pour des progiciels avant la version 9,0, à taille fixe est 9 999 mots. |
| Registres de système (pour la table de référence regardant seulement ; ne peut pas être mis en référence dans le programme de logique) | 28 mots (%SR) |
| Minuteries/compteurs | >2 000 |
| Registres à décalage | Oui |
| Portes série intégrées | 1 (connecteur d'utilisations sur l'alimentation d'énergie de PLC). Esclave de soutiens SNP et protocoles slaves de SNP-X. Exige le module CMM pour l'appui slave de maître de SNP/SNP-X, de protocole de CCM, ou de RTU ; Module de PCM pour l'appui principal de RTU. |
| Communications | LAN - Multidrop de soutiens. Soutient également des modules d'option d'Ethernet, de PAP, de Profibus, de GBC, de GCM, et de GCM+. |
| Dépassement | Oui |
| Horloge soutenue par batterie | Oui |
| Interruptions | Oui |
| Type de stockage de mémoire | RAM et instantané |
| Compatibilité de PCM/CCM | Oui |
| Appui de maths de virgule flottante | Oui, microprogrammé en progiciels libérez 9,0 et plus tard. |
