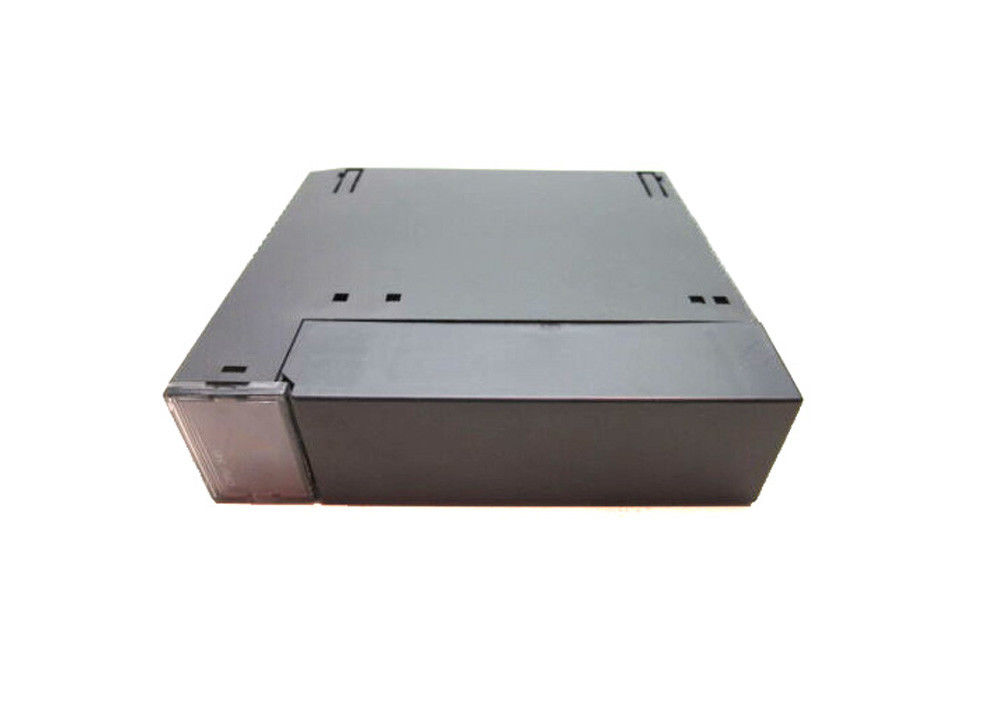

IC693CPU341 Module CPU GE FANUC série 90-30 avec 20 mégahertz

IC693CPU341 Module CPU GE FANUC série 90-30 avec 20 mégahertz

Description du produit

Général:Le module IC693CPU341, membre de la série GE Fanuc 90-30, est un module CPU à emplacement unique équipé de 5 plaques de base. Il contient 4 plaques de base distantes et/ou d'extension en plus de la plaque de base 1 CPU. Il est équipé d'un processeur 80C188XL.

Pouvoir:Il fonctionne à 20 MHz et nécessite une charge de 490 milliampères provenant de l'alimentation nominale +5 VDC. Le module fonctionne dans une plage de température ambiante de 0 à 60 degrés Celsius (ou 32 à 140 degrés Fahrenheit).

Mémoire:La fréquence typique de ce processeur est de 0,3 milliseconde par 1 Ko de logique (également appelé contacts booléens). Avec une mémoire de programme utilisateur maximale de 80 Ko, l'IC693CPU341 dispose d'une mémoire de registre (%R) de 9 999 mots ; mémoire globale discrète (%G) de 1 280 bits, bobines internes (%M) de 1 024 bits, bobines de sortie (temporaires) (%T) de 256 bits et références d'état du système (%S) de 128 bits (avec %S, %SA, %SB, %SC ayant 32 bits chacun).

E/S :Les entrées analogiques (%AI) et les sorties (%AQ) font respectivement 1024 et 256 mots. L'entrée discrète (%I) et la sortie (%Q) sont chacune de 512. Il dispose de registres système de 16 mots (%SR) qui sont utilisés uniquement pour l'affichage de la table de référence et ne peuvent pas être référencés dans le programme logique utilisateur.

Spécifique:Ce processeur dispose d'un seul port série intégré, qui nécessite un connecteur à l'alimentation PLC utilisée dans le système. Le port prend en charge les protocoles esclaves SNP/SNP-X. L'IC693CPU341 est compatible PCM/CCM, bien qu'il nécessite un module CMM pour prendre en charge le maître SNP/SNP-x, le CCM ou l'esclave RTU. Il nécessite également un module PCM pour prendre en charge le maître RTU.

Réseau local :IC693CPU341 dispose d'un réseau local (LAN) installé. Cette fonctionnalité permet au CUP de prendre en charge une variété de modules d'option, tels que les modules d'option FIP, Profibut, multidrop, Ethernet, GBC, GMC et GCM+. Ses premières versions disposent de RAM et d'EPROM ou EEPROM en option pour le stockage en mémoire. Les nouvelles versions, à commencer par la version matérielle IC693CPU341-J et la version 4.61 du micrologiciel, prennent uniquement en charge la RAM et la mémoire Flash en option pour les besoins de mémoire supplémentaires.
