| Marque: | GE Fanuc | Modèle: | IC693CPU311 |
|---|---|---|---|
| SÉRIE: | Série 90-30 | Type de produit: | Unité centrale de traitement |
| Nombre de portes série: | 1 | Nombre d'entrées: | 512 |
| Nombre de sorties: | 512 | Type de processeur: | 80188 |
| Vitesse du processeur: | 10 mégahertz | Température de fonctionnement: | 32 à 140 degrés de Fahrenheit |
| Surligner: | Module d'entrée de la logique 24VDC négative,Module d'entrée positif de la logique 24VDC,module de sortie de la logique 2A négative |
||

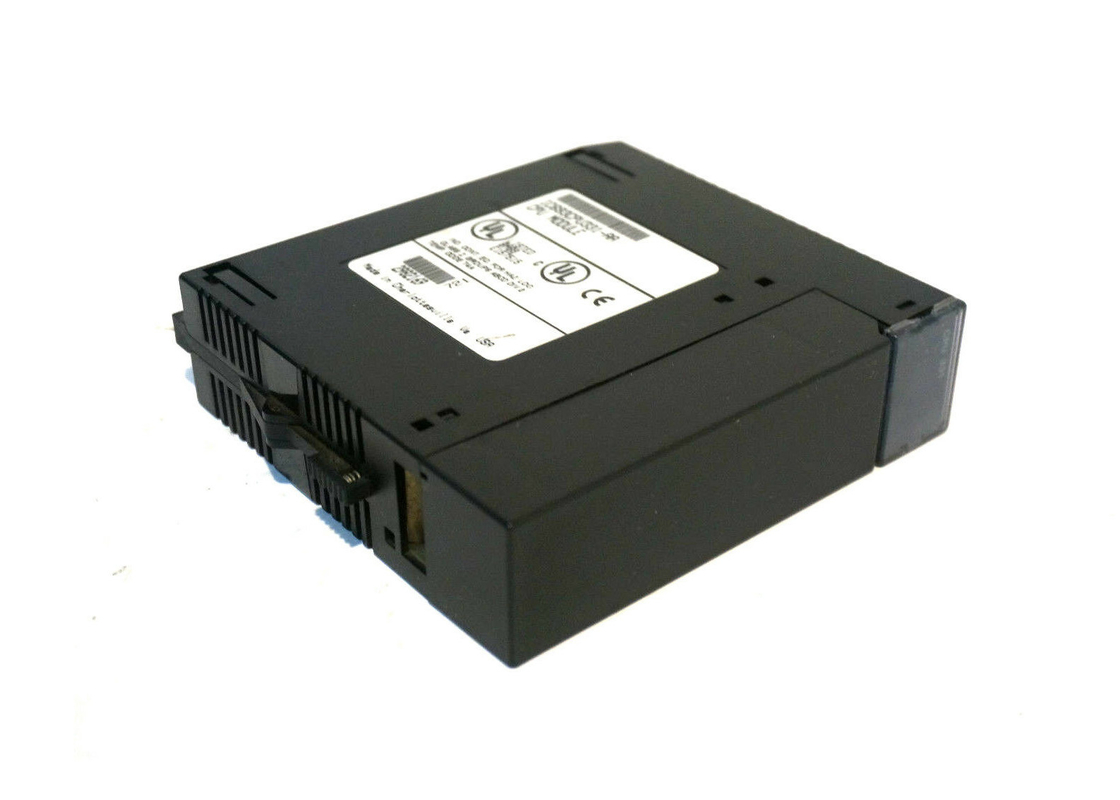

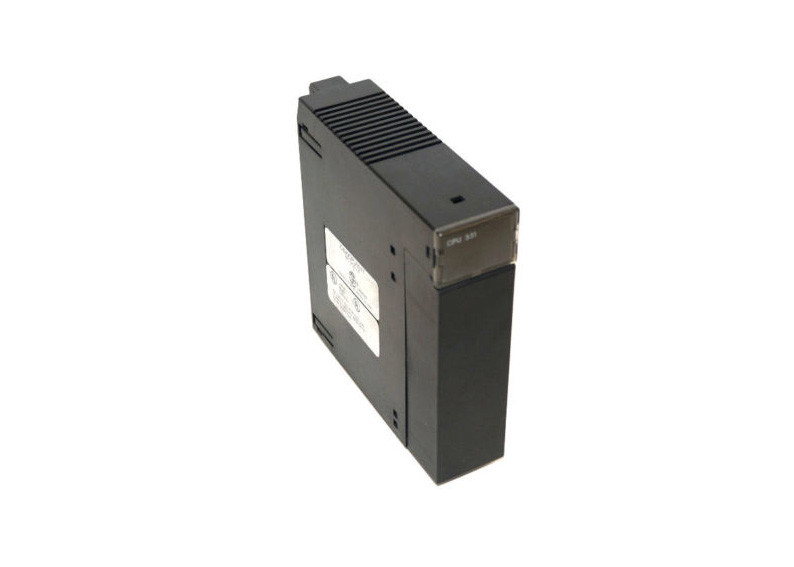

Général : L'IC693CPU331 est un module simple d'unité centrale de traitement de fente. L'entreprise mixte de GE Fanuc Automation Corporation, également connue sous le nom de division d'automation et de contrôle de GE, est le fabricant de ce module.
Plaques de base : Un système simple peut soutenir jusqu'à 5 plaques de base, qui incluent une plaque de base pour l'unité centrale de traitement et les quatre extérieurs et plaques de base d'expansion.
Puissance : Cette unité centrale de traitement exige une charge de 350 milliampères de l'alimentation d'énergie, qui devrait avoir un taux de C.C de +5V. Avec une vitesse du processeur de 10 mégahertz, l'IC693CPU331 utilise un processeur 80188. Les gammes de température de fonctionnement ambiantes de 0°C à 60°C ou à 32°F à 140°F.
Détail : L'IC693CPU331 est une unité centrale de traitement modulaire, qui inclut l'unité centrale de traitement, une puce de mémoire, un bloc de circuit associé intégré qui est soudé à une carte, et le panneau de carte mère. Le module d'unité centrale de traitement est inséré dans la carte mère, qui est possible parce que l'IC693CPU331 est un module embrochable. L'utilisateur doit toujours installer le module d'unité centrale de traitement sur la fente 1 de plaque de base. La plaque de base à distance et l'expansion sont des caractéristiques que les appuis modulaires d'unité centrale de traitement. Ce modèle d'unité centrale de traitement a un taux de balayage par 1 K de logique, ou nous pouvons dire que les contacts booléens est en général 0,4 millisecondes. Il y a un maximum des octets 16K de la mémoire de programme disponibles pour l'utilisateur. Il y a également 128 bits réservés pour des références à l'état de fonctionnement du système.
L'IC693CPU331 soutient des modes "MULTIPLE" de communication comprenant le LAN avec l'appui et l'Ethernet de multidrop. Ce module soutient d'autres modules de communication, tels que la PAP, le GBC, le GCM, et le GCM+. IC693CPU331 soutient également des caractéristiques comprenant le dépassement et une horloge à piles. Cependant, des interruptions ne sont pas actuellement soutenues. RAM et EEPROM ou EPROM (facultatifs) sont les types soutenus de stockage de mémoire. Il est également compatible avec PCM/CCM.
| Vitesse du processeur | 10 mégahertz |
| Points d'entrée-sortie | 512 |
| Mémoire de registre | 4KBytes |
| Maths de virgule flottante | Non |
| Système MORDU par 16 | Oui |
| Processeur |
80188 |
| Type d'unité centrale de traitement | Module simple d'unité centrale de traitement de fente |
| Plaques de base totales par système | 5 (1 plaque de base d'unité centrale de traitement + expansion 4 et/ou extérieur) |
| Charge requise de l'alimentation d'énergie | 350 milliampères de +5 volts continu d'approvisionnement |
| Vitesse du processeur | 10 mégahertz |
| Type de processeur | 80188 |
| Température de fonctionnement | 0 à 60 degrés degrés de F) de C (32 à 140 ambiants |
| Taux de balayage typique | 0,4 millisecondes par 1K de la logique (contacts booléens) |
| Mémoire de programme utilisateur (maximum) | octets 16K |
| Points discrets d'entrée - %I | 512 |
| Points discrets de sortie - %Q | 512 |
| Mémoire globale discrète - %G | 1280 bits |
| Bobines internes - %M | 1024 bits |
| Bobines (provisoires) de sortie - %T | 256 bits |
| Références d'état de fonctionnement du système - %S | 128 bits (%S, %SA, %SB, %SC - 32 bits chacun) |
| Mémoire de registre - %R | 2048 mots |
| Entrées analogiques - %AI | 128 mots |
| Sorties analogiques - %AQ | 64 mots |
| Registres de système (pour la table de référence regardant seulement ; ne peut pas être mis en référence dans le programme de logique d'utilisateur) | 16 mots (%SR) |
| Minuteries/compteurs | 680 |
| Registres à décalage | oui |
| Ports intégrés | 1 (connecteur d'utilisations sur l'alimentation d'énergie de PLC). Soutient des protocoles slaves de SNP/SNP-X. Exige le module CMM pour le maître de SNP/SNP-X, l'appui slave de CCM, ou de RTU ; Module de PCM pour l'appui principal de RTU. |
| Communications | LAN - Multidrop de soutiens. Soutient également l'Ethernet, PAP, Profibus, GBC, GCM, modules d'option de GCM+. |
| Dépassement | oui |
| Horloge soutenue par batterie | oui |
| Interruptions | non |
| Type de stockage de mémoire | RAM et EPROM facultative ou EEPROM |
| Compatibilité de PCM/CCM | Oui |
