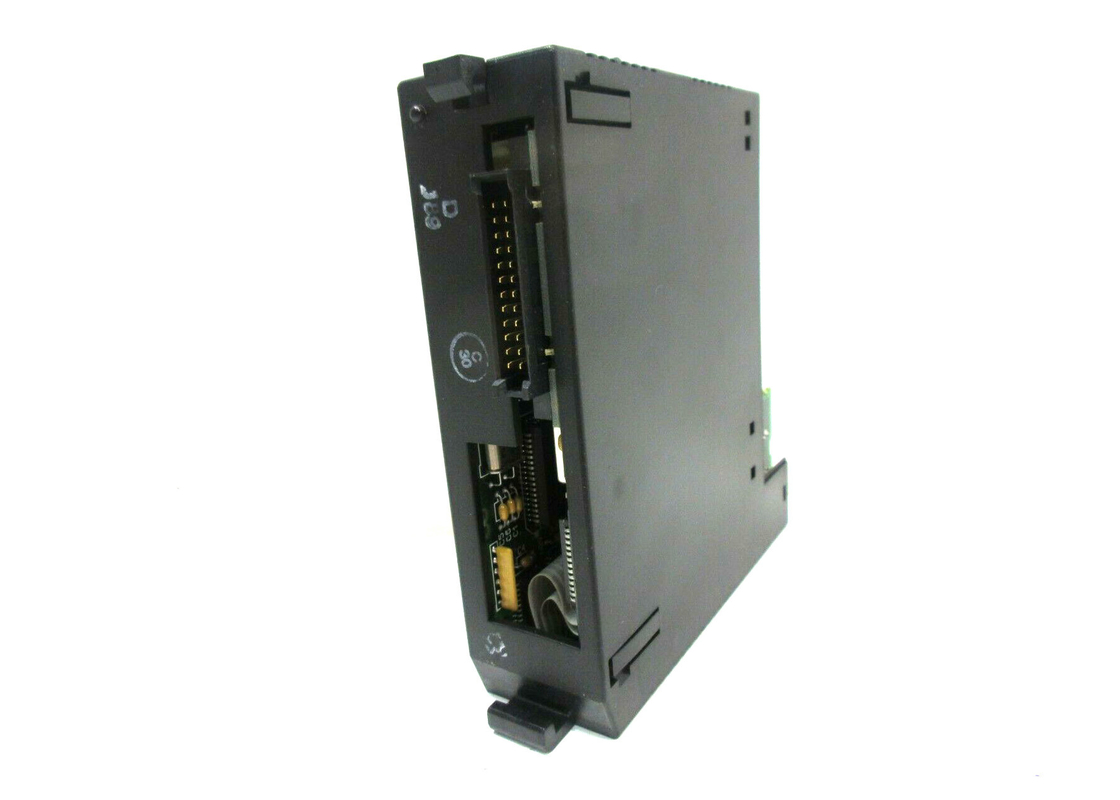

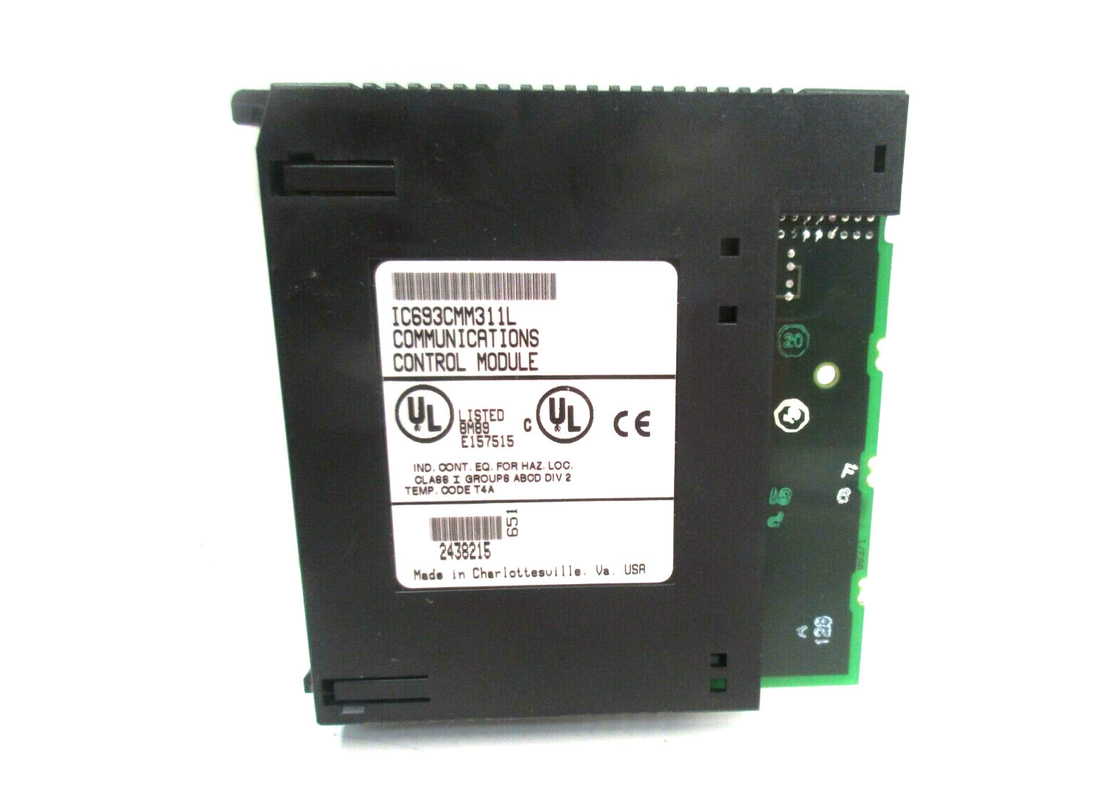

GE FANUC IC693CMM311, module de coprocesseur de communications, série 90-30

GE FANUC IC693CMM311, module de coprocesseur de communications, série 90-30

Description de produit

GE Fanuc IC693CMM311 est un module de coprocesseur de communications. Ce composant fournit un coprocesseur de haute performance pour toute la série 90-30 unités centrales de traitement modulaires. Il ne peut pas être employé avec les unités centrales de traitement incorporées. Ceci couvre les models 311, 313, ou 323. Ce module soutient le protocole de transmissions de GE Fanuc CCM, le protocole de SNP et le protocole de transmissions slave de RTU (Modbus). Il est possible de configurer le module utilisant le logiciel de configuration. Alternativement, les utilisateurs peuvent opter pour une installation de défaut. Elle a deux portes série. Le port 1 soutient les applications RS-232 tandis que le port 2 soutient les applications RS-232 ou RS-485. Les deux ports sont câblés au connecteur simple du module. Pour cette raison, le module a été fourni avec un câble de montage en étoile (IC693CBL305) afin de séparer les deux ports pour faciliter le câblage.

Il est possible d'utiliser jusqu'à 4 modules de coprocesseur de communications dans un système qui a une unité centrale de traitement de 331 ou en haut. Ceci peut seulement être fait par l'intermédiaire de la plaque de base d'unité centrale de traitement. Dans les versions avant 4,0, ce module présente un cas particulier quand les deux ports sont configurés comme dispositifs slaves de SNP. La valeur d'identification – 1 dans une demande de datagramme d'annulation a reçu à l'un ou l'autre de dispositif slave finira décommander tous les datagrammes établis sur les deux dispositifs slaves dans le même CMM. C'est différent à un module CMM711, qui n'a aucune interaction entre les datagrammes établis sur les portes série. La version 4,0 de l'IC693CMM311, qui a été libéré en juillet 1996, a résolu le problème. Des versions plus anciennes du module qui ont ce problème svp nous contactent pour des réparations.

Le module de coprocesseur de communications de GE Fanuc IC693CMM311 fonctionne comme processeur d'expansion qui est spécifiquement chargé avec la communication externe de la série 90-30 unités centrales de traitement modulaires, en particulier avec les 311, 313, ou 323 modèles. Certains des protocoles de transmission soutenus par le module de coprocesseur de communications de GE Fanuc IC693CMM311 sont les protocoles de GE Fanuc CCM, de SNP, et de RTU Modbus. La porte série 2 peut recevoir la communication RS-232 ou RS-485 comme nécessaire. A a séparément vendu le câble de montage en étoile (numéro de la pièce IC693CBL305) est nécessaire pour la connexion du RS-232 ou les protocoles RS-485 depuis les deux protocoles périodiques partagent le même port de connexion. La porte série 1 est exclusivement consacrée aux applications RS-232. L'estimation de tension de fonctionnement est de 5 volts de C.C et elle est tirée de la carte mère de PLC, et l'estimation actuelle est de 400 milliampères.

Le module de coprocesseur de communications de GE Fanuc IC693CMM311 est simple pour configurer à l'aide des outils ou du logiciel propriétaire de configuration tenus dans la main de propriété industrielle sur un PC avec une carte de PCI. Le seul indicateur évident LED présenter sur le module de coprocesseur de communications sont OK » LED le « de MODULE, et le statut LED des deux portes série. Le « OK de MODULE » LED pour les communications de GE Fanuc IC693CMM311 module que de coprocesseur sera éteintes si le module n'est pas en fonction, il sera sur le moment où le module fonctionne correctement, et il continuera à clignoter pendant les diagnostics du cycle initial. Toute l'information nécessaire pour commander les processus de communication les plus communs est préchargée sur le dispositif, ainsi aucune personnalisation supplémentaire n'est exigée pour obtenir le module en service juste après le déballer.
