GE FANUC IC693CMM302, module de communications augmenté de génie, PLC de la série 90-30

GE FANUC IC693CMM302, module de communications augmenté de génie, PLC de la série 90-30

Description de produit

GE Fanuc IC693CMM302 est un module de communications augmenté de génie. Il est tout à fait généralement de savoir comme GCM+ pour faire court. Cette unité est un module intelligent qui permet des communications de données globales automatiques entre n'importe quel PLC de la série 90-30 et jusqu'à un maximum de 31 autres dispositifs. Ceci est fait sur un autobus de génie. Il est possible que l'IC693CMM302 GCM+ soit installé sur un certain nombre de différentes plaques de base, y compris l'expansion ou les plaques de base à distance. Cet être a indiqué, la représentation la plus efficace de ce module peut être réalisé en l'installant dans la plaque de base d'unité centrale de traitement. C'est parce que la période d'impact de champ du module dépend du modèle de PLC et varie selon quelle plaque de base elle est localisé dedans.

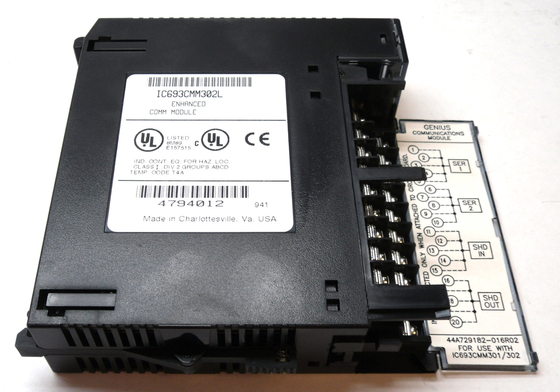

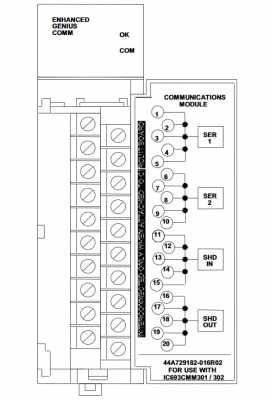

Les utilisateurs doivent noter que si un module de GCM est déjà présent dans un système, ils ne pourront pas mettre en application le module de GCM+. Il est réellement possible d'avoir les modules multiples de GCL+ dans un système simple de PLC de la série 90-30. Chaque module de GCM+ peut avoir son propre autobus distinct de génie. Dans la théorie, ceci permettrait à un PLC de la série 90-30 (les trois modules de GCM+ étant installé) d'échanger automatiquement des données globales avec jusqu'à 93 autres dispositifs de génie. Les utilisations supplémentaires pour le module d'IC693CMM302 GCM+ incluent la surveillance de données des PCs ou les communications d'ordinateur et peer-to-peer industrielles entre les dispositifs sur l'autobus. Sur l'avant de l'unité d'IC693CMM302 GCM+, il y a des LED pour montrer le statut de fonctionnement. Celles-ci seront branchées si tout fonctionne normalement. La LED a marqué COM clignotera par intermittence si là toutes les erreurs sur le bus. Elle s'éteindra si l'autobus a échoué.

Le module de communication IC693CMM302 de la série 90-30 a été conçu et fabriqué par GE Fanuc pour être un dispositif de GCM+, également connu sous le nom de module de communications augmenté de génie. L'IC693CMM302 a augmenté le génie que le module de communications peut communiquer avec des données globales entre jusqu'à 32 dispositifs. Ces dispositifs sont un PLC de la série 90-30 de GE et 31 autres dispositifs qui sont reliés à un autobus de génie. On lui recommande d'installer l'IC693CMM302 a augmenté le module de communications de génie sur la plaque de base d'unité centrale de traitement du système de PLC de centre serveur pour la plupart de fonctionnement efficace, mais il peut également être installé sur les plaques de base à distance ou les plaques de base d'expansion dans le même système. Cependant, des modules de communications augmentés de génie ne peuvent pas être installés dans PLCs qui ont les modules de communications réguliers de génie ou le GCMs dans eux.

Des modules de communications augmentés multiples de génie comme le module IC693CMM302 peuvent être installés dans un système simple de PLC, et chaque module de communication augmenté de génie a son propre autobus de génie, ainsi il signifie que chacun de ces modules peut se relier à et communiquer avec jusqu'à 31 dispositifs supplémentaires à la fois. Par exemple, un PLC de la série 90-30 GE qui a 2 modules de communications augmentés de génie dans lui peut communiquer avec l'autant d'en tant que 62 dispositifs supplémentaires à la fois. L'IC693CMM302 a augmenté le génie que le module de communications est principalement utilisé pour échanger des données globales, mais il peut également traiter des données surveillant avec une communication industrielle ou d'ordinateur personnel, peer-to-peer et la communication maître-esclave entre les dispositifs d'autobus, et la surveillance de données des blocs d'entrée-sortie de génie (la note que le module de communications ne peut pas commander ces blocs d'entrée-sortie.)
