IC693CHS397 GE FANUC Module de base d'E/S CPU modulaire à 5 emplacements

Description du produit

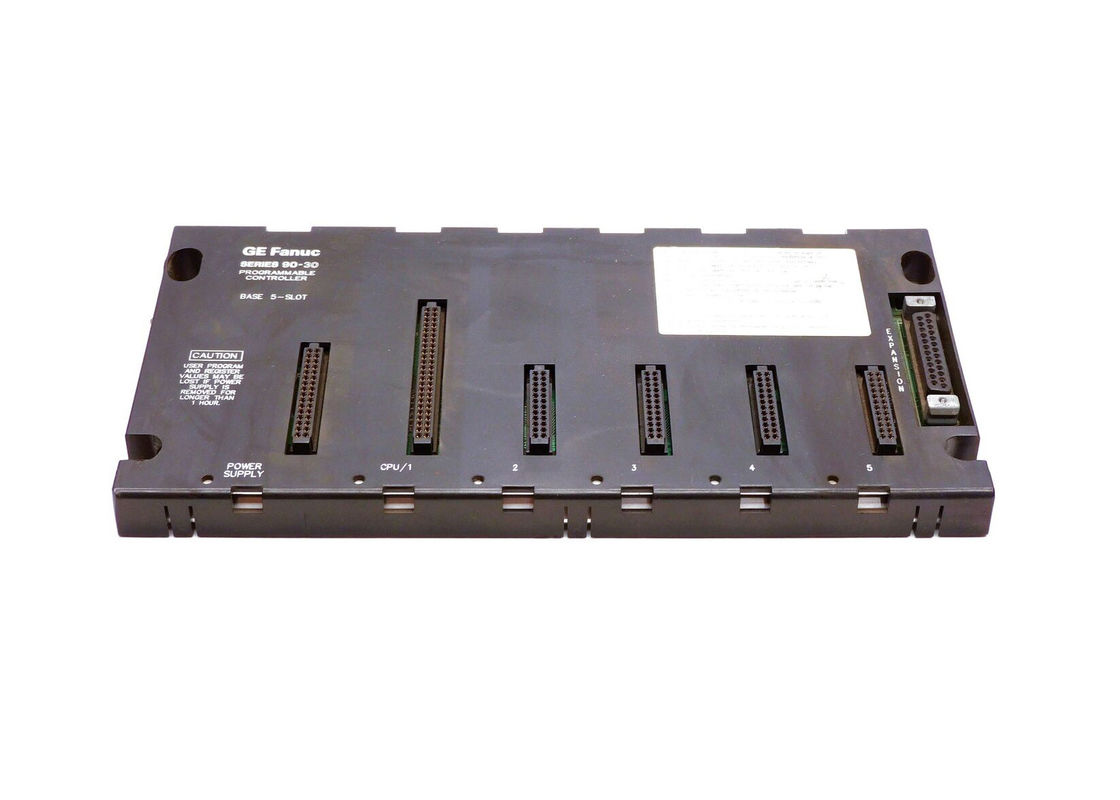

Le GE Fanuc IC693CHS397 est une base de processeur modulaire à 5 fentes.
Pour faire fonctionner la plaque de base, les utilisateurs doivent brancher un module d'alimentation dans la fente gauche.
Cette fente est unique en taille et en type, car elle ne supporte qu'un module d'alimentation.
Cette fente n'est pas numérotée. Dans la fente 1, un processeur ou un module d'option spécial doit être installé.
en ce qu'il ne peut prendre en charge qu'un module CPU ou un module optionnel spécial, par exemple un scanner d'E/S à distance FIP (IC693BEM330).
est marqué CPU/1.

Pour tous les emplacements numérotés 2 et plus, les utilisateurs peuvent installer des modules optionnels ou des modules d'E/S.Ces fentes sont d'une taille et d'un type uniques,
La plaque de base modulaire du processeur peut prendre en charge l'expansion et les plaques de base distantes.Par conséquent, à droite
Il s'agit d'un connecteur de type D de 25 broches, qui permet aux utilisateurs de se connecter à un ou deux
Plaque de base d'expansion ou de télécommande.

Si des fonctionnalités supplémentaires sont souhaitées, l'utilisateur peut les adapter.
le remplacer ou le changer par un autre type.Pour tout système, un maximum d'une plaque de base de processeur peut être utilisé.Toutes les autres
Par défaut, une plaque de base modulaire du processeur telle que l'IC693CHS397 est toujours attribuée Rack
Numéro 0.

Spécifications techniques

Les informations techniques

Plaques de base modulaires du processeur

• les personnes âgées Un module d'alimentation doit être branché dans la fente gauche (qui n'est pas numérotée) de ces plaques de base. le module.

• les personnes âgées Un module CPU (ou un module Option spécial) doit être installé dans la fente 1 de ces plaques de base.La fente 1 est d'une taille et d'un type uniques qui ne prend en charge qu'un module CPU ou un module d'option spécial comme le scanner d'E/S à distance FIP (IC693BEM330)La fente 1 est marquée Le processeur/1.

• les personnes âgées Les emplacements numérotés 2 et plus sont d'une taille et d'un type uniques qui ne prennent en charge que l'E/S ou l'option les modules.

• les personnes âgées Les plaques de base d'expansion et de télécommande sont prises en charge, de sorte qu'un connecteur d'expansion femelle de type D à 25 broches est situé à l'extrémité droite de la plaque de base pour la connexion à une plaque de base d'expansion ou à distance.

• les personnes âgées Comme le processeur est modulaire, il peut être remplacé ou changé à un type différent si des fonctionnalités supplémentaires sont désiré.

• les personnes âgées Une seule plaque de base CPU est autorisée par système. a) le système, Le complémentaire les uns Il faut être soit L'expansion ou À distance Des types.

• les personnes âgées Une modulaire CPU plaque de base est toujours désigné, par par défaut, Des étagères Numéro 0.
