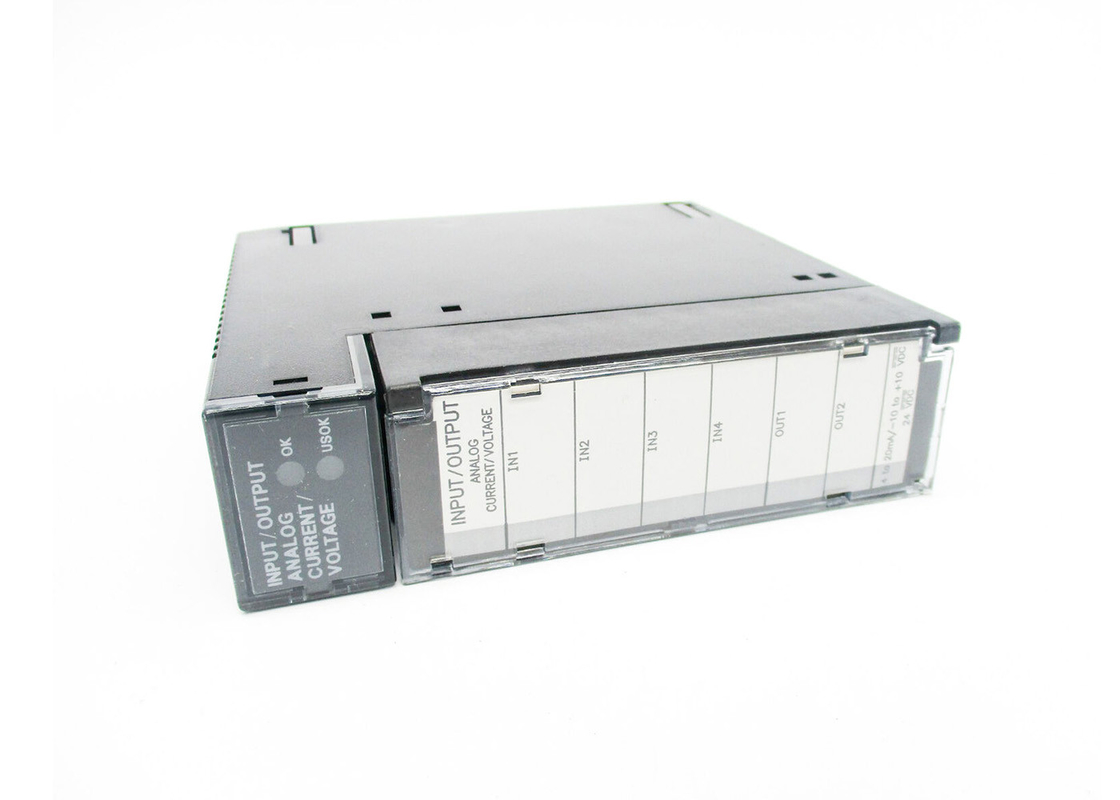

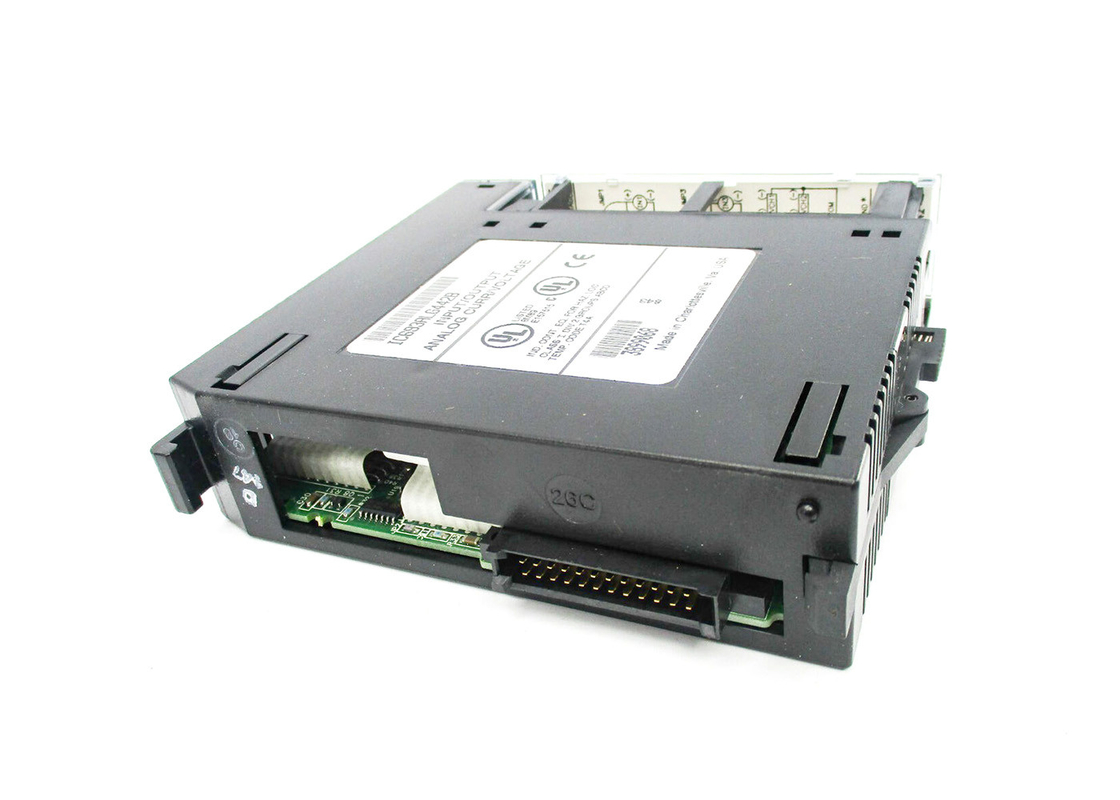

Module analogue d'entrée-sortie de GE FANUC IC693ALG442, série 90-30 systèmes de PLC
Détails sur le produit:
| Lieu d'origine: | LES Etats-Unis |
| Nom de marque: | GE |
| Numéro de modèle: | IC693ALG442 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Nouveau dans la boîte originale |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 |
|
Détail Infomation |
|||
| Marque: | GE Fanuc | Modèle: | IC693ALG442 |
|---|---|---|---|
| Série: | Série 90-30 | Type de produit: | Module de combinaison |
| Nombre de canaux: | 6 | Nombre de sorties: | 2 |

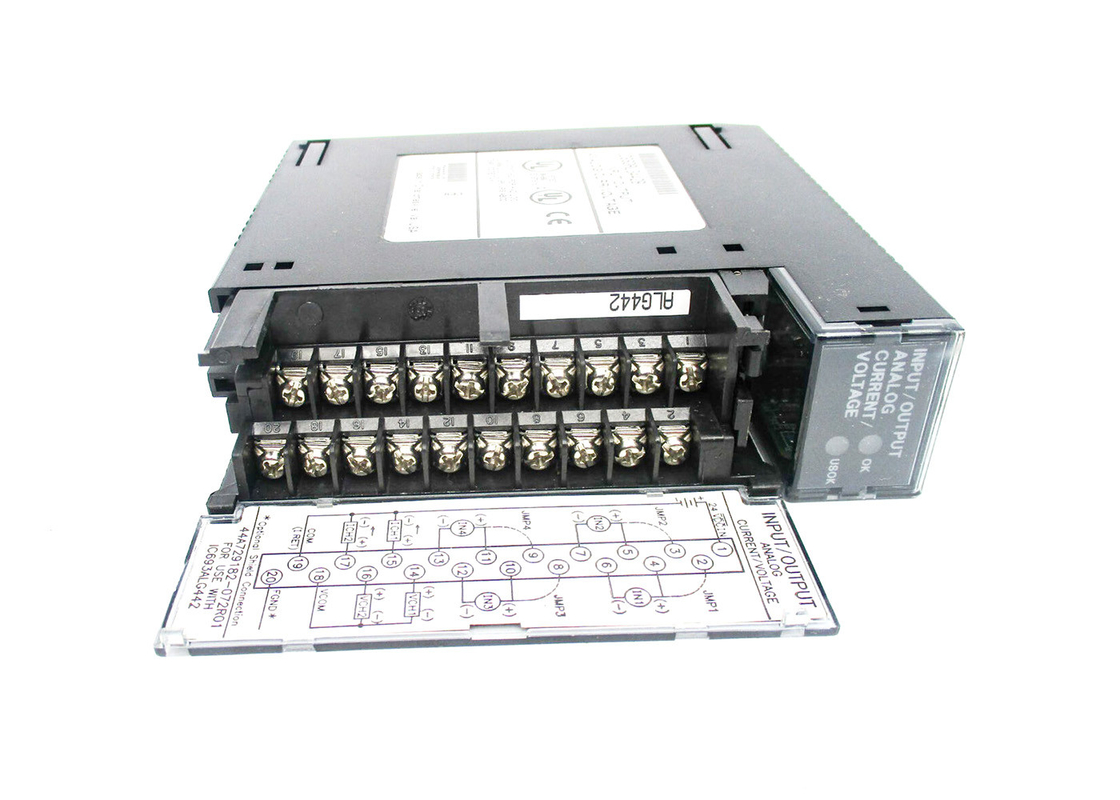

| Nombre d'entrées: | 4 | Nombre de terminaux de bornier: | 20 |
| Tension nominale: | 24 volts de C.C | Courant de sortie: | 0 à 20 milliampères, 4 à 20 milliampères |
| Mettre en évidence: | Contrôleur programmable de la logique 30VDC,module de simulateur de l'entrée 150Hz,module d'entrée 250Ohms actuel analogue |
||
Description de produit
Module analogique d' E/S GE FANUC IC693ALG442, série 90-30 de systèmes de contrôle automatique
Description du produit
Le GE Fanuc IC693ALG442 est un module d'entrée/sortie analogique des systèmes PLC de la série 90-30 de GE FanucIl dispose de quatre canaux d'entrée et de deux canaux de sortie. L'alimentation de ce module est l'alimentation typique +5VDC du processeur avec un courant maximum de 95mA et une alimentation externe combinée.L'alimentation externe de ce module a une valeur typique de 24 VDC mais peut varier de 20 à 30 VDCAttention: le raccordement de ce module à une plaque de base pendant que l'alimentation est allumée est dangereux et peut endommager les composants du système. Ce module doit être installé dans un boîtier métallique avec câblage externe.
Il existe six types de modules d'E/S pour la série 90-30 des PLC GE Fanuc. Ce sont soit des modules discrets ou analogiques.ou avoir une combinaison de canaux d'entrée et de sortie. Ce type de module est une combinaison d'entrée/sortie. Les données dans %AI et %AQ enregistrent des valeurs analogiques utilisées par le PLC. Le nombre de modules qui peuvent être installés sur un système dépend de %AI, %AQ,et %I de références disponiblesCes références sont différentes pour chaque type de processeur.Le module d'E/S analogique GE Fanuc IC693ALG442 fournit au PLC une gamme d'informations sur l'état, y compris l'état du module, la détection d'un fil ouvert ou d'une surcharge en mode de sortie, l'état très faible ou élevé des canaux d'entrée et l'état de la puissance fournie par le module.
Spécifications techniques
| Nombre de canaux: | Sortie: 2 à extrémité unique; entrée: 4 différentiels |
| Plage de sortie de tension | La valeur de l'indicateur de tension doit être comprise entre 0 et +10 V (unipolaire) ou entre -10 et +10 V (bipolaire). |
| Plage de sortie actuelle: | 0 à 20 mA ou 4 à 20 mA |
| Taux de mise à jour: | 4 msec (tous les canaux) |
| Charge de sortie maximale: | 5 mA |
| Consommation d'énergie: | 95 mA à partir d'un bus +5 V ou 129 mA à partir d'une alimentation utilisateur +24 V |
Les informations techniques
| Besoins en énergie | |
| Plage de tension de l'alimentation externe | 20 à 30 VDC (24 VDC typiques) |
| Ratio de rejet de l'alimentation électrique |
Le courant est de 5 μA/V (typique), de 10 μA/V (maximum) La tension est de 25 mV/V (typique), de 50 mV/V (maximum) (mesurée par VUSER variable de 24 VDC à 30 VDC) |
| Ressort de tension | 10% |
| Consommation d'électricité | 95 mA de l'alimentation interne +5 VDC, 150 mA de l'alimentation externe +24 VDC |
| Taux de mise à jour | Taux de mise à jour: 3 ms |
| Isolement, champ vers le fond (optique) et cadre vers le sol | 250 VAC en continu; 1500 VAC pendant 1 minute |
| Sorties analogiques | Deuxièmement, une seule fin. |
| Sortie de courant analogique | |
| Périodes de sortie | 0 à 20 mA, 4 à 20 mA |
| Résolution |
0 à 20 mA: 0,6 μA (1 LSB = 0,6 μA) 4 à 20 mA: 0,5 μA (1 LSB = 0,5 μA) |
| Une précision absolue.5 |
± 0,1% de l'échelle complète @ 25°C (77°F), typique ± 0,25% de l'échelle complète @ 25°C (77°F), maximum ± 0,5% de l'échelle complète sur la plage de température de fonctionnement (maximum) |
| Voltage de conformité maximal | Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage de freinage. |
| Charge de l'utilisateur | L'utilisateur = 20 V, maximum 1350Ω à VUSER = 30 V) |
| Capacité de charge de sortie | 2000 pF (maximum) |
| Inductivité de charge de sortie | 1 heure (maximum) |
| Sortie de tension analogique | |
| Périodes de sortie | -10 à +10 V (bipolaire), 0 à +10 V (unipolaire) |
| Résolution |
¥10 V à +10 V: 0,3125 mV (1 LSB = 0,3125 mV) 0 à +10 V: 0,3125 mV (1 LSB = 0,3125 mV) |
| La précision absolue 2,5 |
± 0,25% de l'échelle complète @ 25°C (77°F), typique ± 0,5% de l'échelle complète @ 25°C (77°F), maximum ± 1,0% de l'échelle complète sur la plage de température de fonctionnement (maximum) |
| Chargement de sortie | 5 mA (2 K Ohms de résistance minimale) |
| Capacité de charge de sortie | 1 μF (capacité maximale) |
| Entrées analogiques | Quatre, différentiel |
| Entrée de courant analogique | |
| Périodes d'entrée | 0 à 20 mA, 4 à 20 mA, 4 à 20 mA amélioré |
| Résolution | 5 μA (1 LSB = 5 μA) |
| Précision absolue 3, |
± 0,25% de l'échelle complète @ 25°C (77°F) ± 0,5% de l'échelle complète sur la plage de température de fonctionnement spécifiée |
| Linearité | Le montant de la garantie est calculé à partir du montant de la garantie. |
| Voltage en mode commun | Pour les véhicules à moteur à commande numérique: |
| Rejet du mode commun | > 70 dB à courant continu; > 70 dB à 60 Hz |
| Rejet transcanal | > 70 dB de courant continu à 1 kHz |
| Impédance d'entrée | 250 Ω |
| Réponse du filtre d'entrée | 38 Hz |
