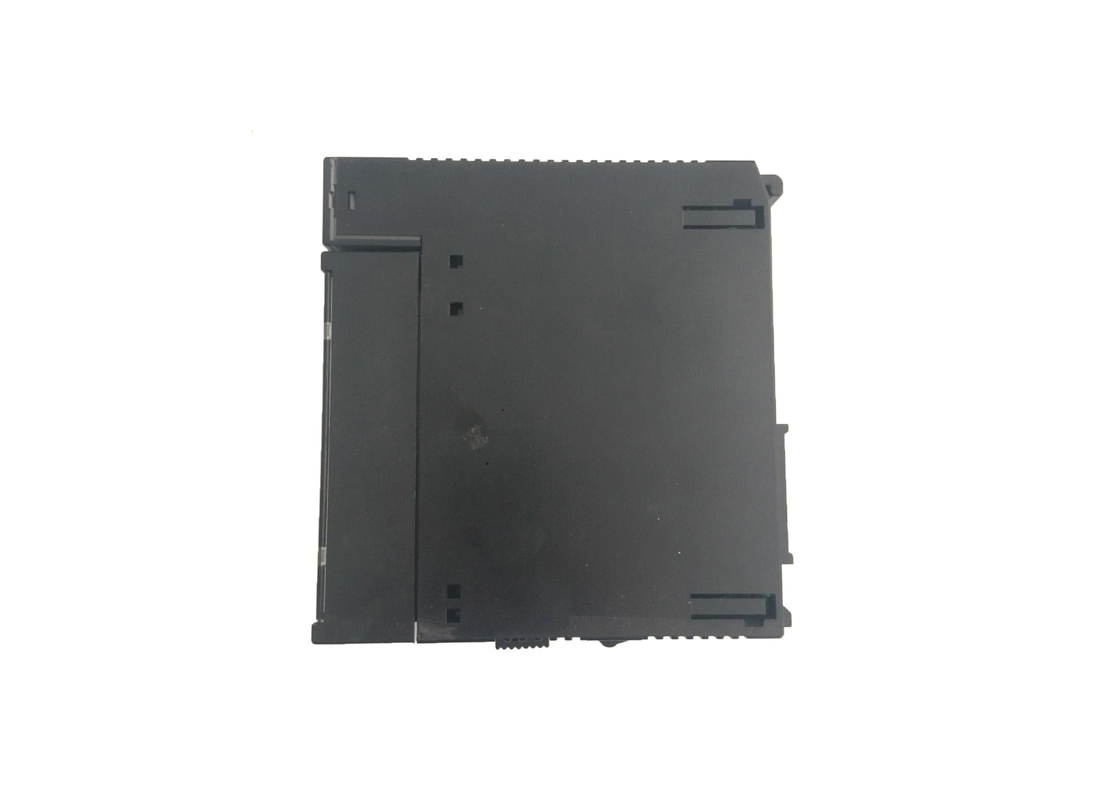

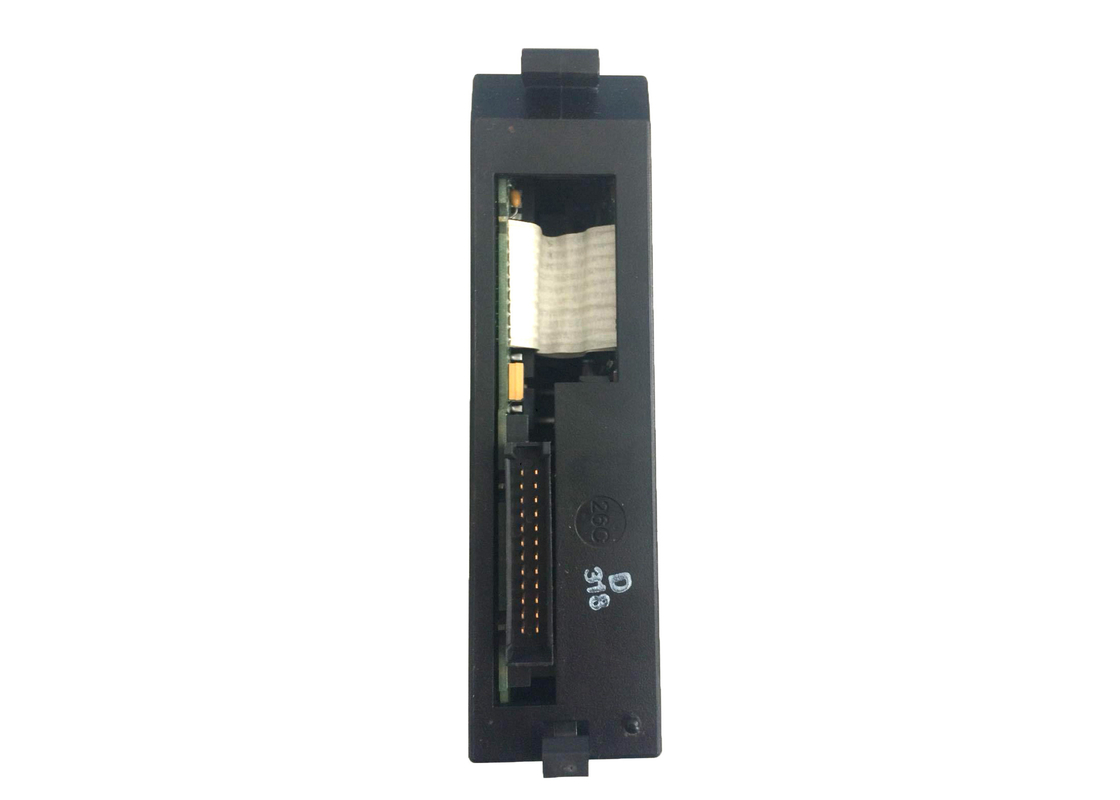

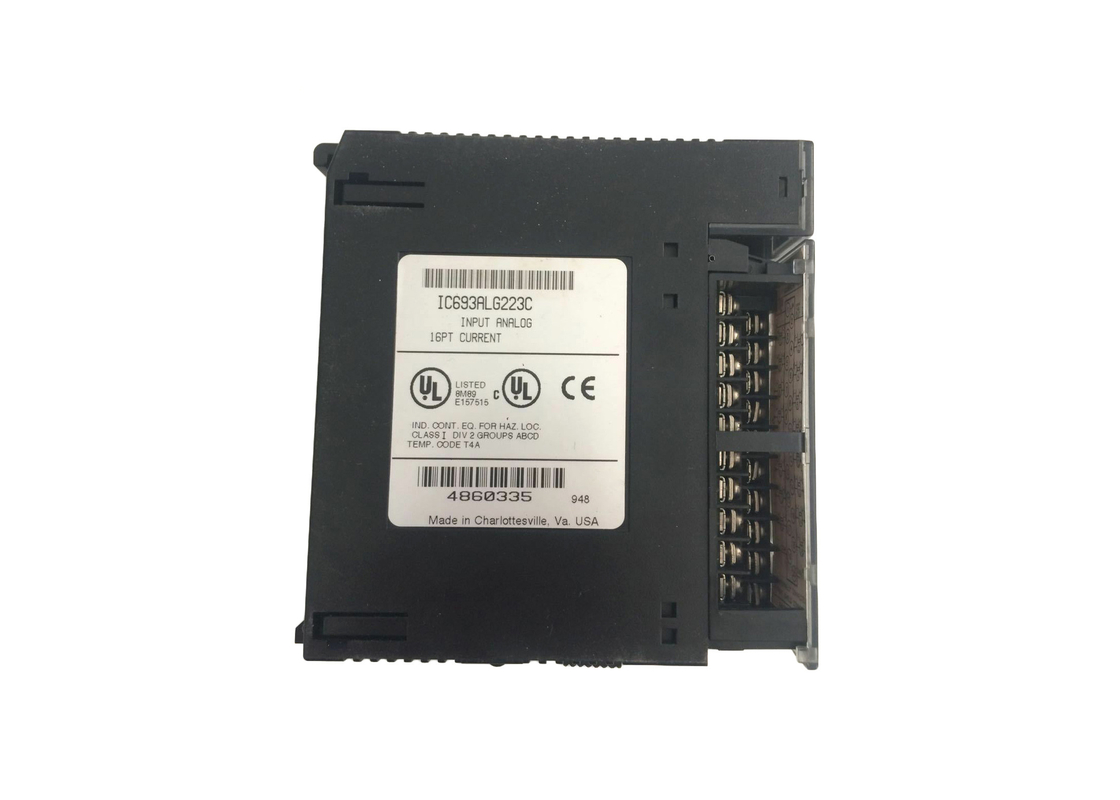

Description du produit de  IC693ALG223

L'IC693ALG223 est un module d'entrée de courant analogique PACSystems Série 90-30 RX3i qui offre 16 canaux.Les 16 canaux séparés et à entrée simple du module peuvent être configurés pour l'une des trois plages suivantes : 4 à 20 mA, 0 à 20 mA ou 4 à 20 mA amélioré. Des alarmes hautes et basses sont obtenables sur chaque plage. Dans la plage améliorée, le module IC693ALG223 peut être réglé avec une limite d'alarme basse pour détecter le courant d'entrée avec une détection de défaut de fil ouvert dans les applications de 4 à 20 mA ; des alertes d'alarme haute peuvent également être définies par l'utilisateur. De plus, ce module rapporte l'état, y compris l'alimentation électrique, au CPU. L'IC693ALG223 peut être utilisé dans n'importe quel emplacement d'E/S qui offre un connecteur série dans le système RX3i ou Série 90-30.

Spécifique au IC693ALG223 module, 120 mA provenant d'un bus 5 VCC sur le fond de panier du contrôleur sont consommés. Cela nécessite également un courant de boucle de 65 mA plus provenant d'une alimentation +24 VCC fournie par l'utilisateur. Une fréquence de mise à jour de 6 ms est standard avec une isolation de 250 VCA en continu ou 1500 VCA pendant une minute. Lors de la numérisation des canaux actifs, le nombre de canaux à numériser sera terminé en ordre série. Les valeurs analogiques sont mises à l'échelle sur toute la plage du convertisseur, l'étalonnage en usine ajustant la valeur analogique par bit. Les racks RX3i prennent en charge les mises à niveau du micrologiciel associé à ce module, mais cela n'inclut pas les racks 90-30. L'IC693ALG223 est également équipé de voyants d'état émettant ON, OFF et FAIL pour aider l'utilisateur dans le fonctionnement et le dépannage.

Le module IC693ALG223 est un module d'entrée de courant analogique à 16 canaux fabriqué par GE Fanuc dans le cadre de la gamme de produits Série 90-30. Ce module est livré avec 16 canaux d'entrée à extrémité unique qui sont conçus pour convertir entre différentes plages de courant prises en charge ou pour convertir les signaux analogiques en signaux API numériques. Le module a une tension d'isolement de 1500 Volts entre son côté terrain et son côté logique, ce qui permet d'éliminer les boucles de masse dans les lignes de communication. Le module d'entrée de courant analogique GE Fanuc IC693ALG223 fournit 3 plages de courant d'entrée qui sont de 4 à 20 milliampères, de 0 à 20 milliampères et de 4 à 20 milliampères. Cet appareil a été testé et conçu pour fonctionner avec les API GE Série 90-30, et il fonctionne sur un courant nominal de 65 milliampères à 24 Volts CC de tension à partir de l'alimentation externe qui fournit au système les courants de boucle.

Le module d'entrée analogique à 16 canaux GE Fanuc IC693ALG223 est livré avec une fréquence de réponse du filtre d'entrée de 200 Hertz et une impédance d'entrée de 250 Ohms. Le nombre total d'entrées de courant analogique qui peuvent être installées dans le système est de 4 avec les CPU 323, 313 et 311, et 8 entrées de courant analogique peuvent être installées avec le CPU 331, et 12 entrées peuvent être installées avec les CPU 341 et 340. Cet appareil est livré avec un niveau élevé de résolution et de précision qui l'aide à traiter les signaux analogiques qui sont très sensibles. Le module reçoit également des entrées analogiques d'une large gamme de capteurs comme les capteurs de niveau, les capteurs de température et les capteurs de débit. Pour que le module d'entrée analogique IC693ALG223 atteigne le niveau de précision requis, les canaux d'entrée sont livrés avec une résolution de 4 microampères à 4 à 20 milliampères de courant, et une résolution de 5 microampères à 0 à 20 milliampères.

Informations techniques de  IC693ALG223
