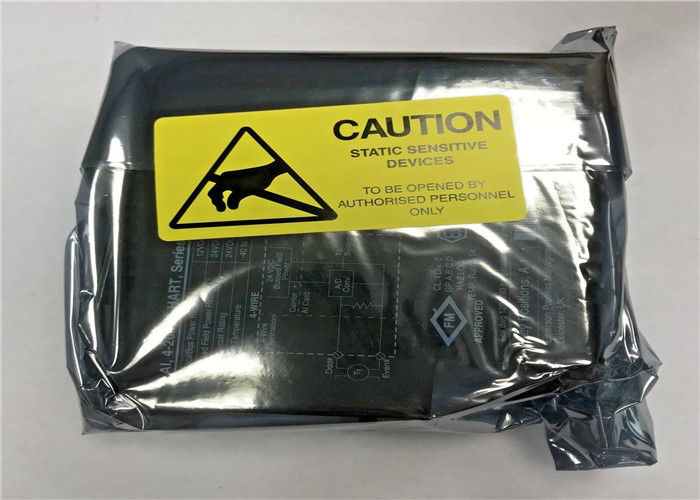

Module d'entrée analogique de module d'entrée PLC Emerson Westinghouse KJ3222X1-BA1

Module d'entrée analogique KJ3222X1-BA1 Emerson Westinghouse PLC


Puissance nominale du bus local                  12 VDC à 150 mA
Puissance nominale du bus de terrain               24 VDC à 300 mA
Puissance nominale du circuit de terrain                        24 VDC à 30 mA


Température ambiante              -40 à 70o C
Choc                     10g ½
Onde sinusoïdale pendant 11 ms Vibration 1 mm crête à crête de 5 à 16 Hz ; 0,5 g de 16 à 150 Hz
Contaminants atmosphériques        ISA-S71.04 –1985
Contaminants atmosphériques Classe G3
Humidité relative                          5 à 95 % sans condensation IP 20
Position de la clé du bloc de jonction

Remarque :Veuillez vous référer à l'étiquette du produit pour le numéro de série, l'emplacement et la date de fabrication. Référez-vous également au schéma de câblage sur le côté gauche de la carte.

Attention : Ce produit a des instructions spécifiques pour l'installation, le retrait et le fonctionnement dans les zones dangereuses. Référez-vous au document 12P2046 "DeltaV  Scalable Process System Zone 2 Installation

L'alimentation de terrain fournie à cet appareil, que ce soit au niveau de la borne de terrain ou en tant qu'alimentation de terrain busée via le support, doit être retirée avant de retirer ou de connecter l'appareil. Cette unité peut être retirée ou insérée pendant que l'alimentation du système est sous tension dans les conditions suivantes : (Remarque : une seule unité à la fois peut être retirée pendant que l'alimentation du système est sous tension.)

• Lorsqu'il est utilisé avec l'alimentation double DC/DC KJ1501X1-BC1 fonctionnant sur une alimentation d'entrée de 24 VDC ou 12 VDC. L'inductance du câblage du circuit primaire pour l'alimentation d'entrée doit être inférieure à 23 uH, ou une alimentation certifiée avec une tension en circuit ouvert, Ui de 12,6 VDC et un Lo inférieur à 23 uH (y compris l'inductance du fil).

Une évaluation de la boucle E/S doit être effectuée sur tous les nœuds à énergie limitée. Un fusible de bloc de jonction NE PEUT PAS être retiré avec l'alimentation de terrain sous tension pour les circuits non étincelants.

À propos d'Ovation :
Le serveur de base de données Ovation fournit une plateforme serveur sécurisée, fiable et évolutive pour prendre en charge le traitement complexe de bases de données. Le serveur de base de données Ovation n'est pas seulement optimisé pour un environnement haute performance, mais contribue également à améliorer la disponibilité et la communication des données importantes de l'usine.

Service WTL :
> Nous offrons une haute qualité, une livraison rapide, un prix compétitif pour les cartes électroniques Fanuc.
> Veuillez envoyer votre demande de devis pour obtenir le dernier prix.
> Nous expédierons les articles dans les 3 à 5 jours ouvrables après réception du paiement.
> Nous pouvons vous expédier par UPS/DHL//EMS/Fedex. Veuillez nous contacter et nous utiliserons vos méthodes préférées.
> Nous avons un grand stock et les prix sont variables, donc parfois les prix que nous affichons ne sont pas exacts. Si nécessaire, veuillez nous contacter pour des prix spécifiques.
