Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | UNITÉ TERMINALE | Modèle NON.: | TU810V1 |
|---|---|---|---|
| Nombre d'article: | 3BSE01320R1 | Type: | Compact |
| Connexion: | Bornier | Canaux: | 16 |
| Tension: | 50V | Entrée-sortie simple/superflue: | Simple |
| Surligner: | module de l'Ethernet i o,modules de PLC i o |
||

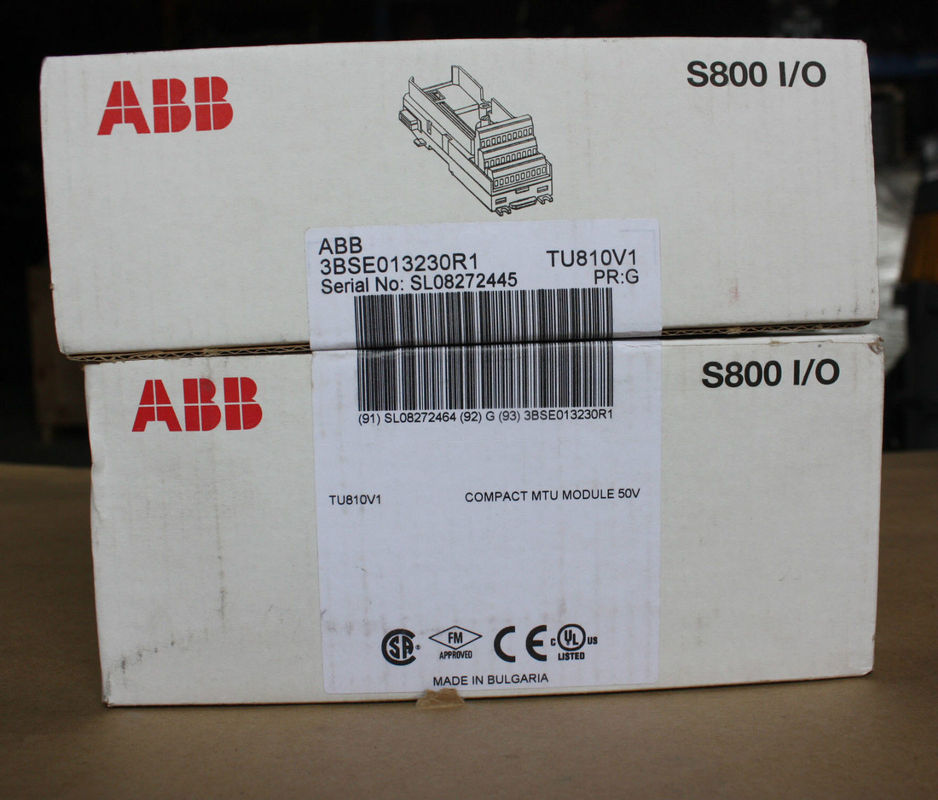

Le TB 50V du MODULE TU810V1 de CONTRAT de MTU 3BSE01320R1 d'entrée-sortie d'ABB S800 A SCELLÉ
Description de TU810V1
Le TU810/TU810V1 est 16 une unité d'arrêt de module de contrat du canal 50 V (MTU) pour l'entrée-sortie S800. Le MTU est une unité passive utilisée pour la connexion du câblage de champ aux modules d'entrée-sortie. Il contient également une partie du ModuleBus.
Le MTU distribue le ModuleBus au module d'entrée-sortie et au prochain MTU. Il produit également de l'adresse correcte au module d'entrée-sortie par changeant les signaux sortants de position au prochain MTU.
Deux clés mécaniques sont employées pour configurer le MTU pour différents types de modules d'entrée-sortie. C'est seulement une configuration mécanique et il n'affecte pas la fonctionnalité du MTU ou du module d'entrée-sortie. Chaque clé a six positions, qui donne un nombre total de 36 configurations différentes.
Caractéristiques et avantages
Informations générales
| Nombre d'article | 3BSE013230R1 |
| Type | Contrat |
| Connexion | TB |
| Canaux | 16 |
| Tension | 50 V |
| Support | Les deux directions |
| Montage du détail | ºC 55 horizontal (°F) 131 ºC de la verticale 40 (°F) 104 |
| Utilisation avec l'entrée-sortie | AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820, DP840 |
| Connexions de processus | 2 x 2 puissance de processus, puissance 5 x 2 de processus (0 V) |
| Entrée-sortie simple/superflue | Simple |
Données détaillées
| Courant maximum par canal d'entrée-sortie | 2A |
| Connexion de processus actuelle maximum | 5A |
| Tailles acceptables de fil | Solide : 0,2 - 4 mm2 échoués : 0,2 - 2,5 mm2, A.W.G. 24 - 12 |
| Tension diélectrique d'essai | C.A. de 500 V. |
UNITÉ TERMINALE DE MTU D'ENTRÉE-SORTIE
| Nom | Type | Connexion | Canaux | Tension | Support |
|
TU810V1
|
Contrat | TB | 16 | 50 V | Les deux directions |
| TU811V1 | Contrat | TB | 8 | 250 V | Les deux directions |
| TU812V1 | Contrat | goupille 25 D-sous | 16 | 50 V | Les deux directions |
| TU813 | Contrat | Cuir embouti Rupture-dans le connecteur | 8 | 250 V | Les deux directions |
| TU814V1 | Contrat | Cuir embouti Rupture-dans le connecteur | 16 | 50 V | Les deux directions |
| TU818 | Contrat | TB | 32 | 50 V | Les deux directions |
| TU819 | Contrat | goupille 25 D-sous | 32 | 50 V | Les deux directions |
| TU830V1 | Prolongé | TB | 16 | 50 V | Les deux directions |
| TU831V1 | Prolongé | TB | 8 | 250 V | Les deux directions |
| TU833 | Prolongé | Cuir embouti Rupture-dans le connecteur | 16 | 50 V | Les deux directions |
| TU834 | Prolongé | TB | 8 | 50 V | Les deux directions |
| TU835V1 | Prolongé | TB | 8 | 50 V | Les deux directions |
| TU836V1 | Prolongé | TB | 8 | 250 V | Les deux directions |
| TU837V1 | Prolongé | TB | 8 | 250 V | Les deux directions |
| TU838 | Prolongé | TB | 16 | 50 V | Les deux directions |
| TU839 | Prolongé | TB | 8 | 250 V | Les deux directions |
| TU842 | Superflu | TB | 16 | 50 V | Horizontal |
| TU843 | Superflu | TB | 16 | 50 V | Verticale |
| TU844 | Superflu | TB | 8 | 50 V | Horizontal |
| TU845 | Superflu | TB | 8 | 50 V | Verticale |
| TU850 | Prolongé | TB | 16 | 50 V | Les deux directions |
| TU851 | Prolongé | TB | 16 | 250 V | Les deux directions |
| TU852 | Superflu | goupille 25 D-sous | 16 | 50 V | Horizontal |
| TU854 | Superflu | goupille 25 D-sous | 16 | 50 V | Horizontal |
| TU890 | Contrat | TB | 8 | 24 V | Horizontal |
| TU891 | Contrat | TB | 8 | 24 V | Horizontal |
Ambiant et certification
| Marque de la CE | Oui |
| Sécurité électrique | LE CEI 61131-2, UL 508 |
| Emplacement dangereux | C1 cULus de la division 2, C1 cULus de la zone 2, zone 2 d'ATEX |
| Certification marine | ABS, BV, DNV-GL, LR, RS, CCS |
| Estimation de protection | IP20 selon le CEI 60529 |
| L'atmosphère corrosive ISA-S71.04 | G3 |
| Conditions de fonctionnement climatiques | 0 au °C +55 (stockage -40 à +70 °C), RH=5 à 95 % aucune condensation, IEC/EN 61131-2 |
| Degré de pollution | Degré 2, le CEI 60664-1 |
| Conditions de fonctionnement mécaniques | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Catégories de surtension | IEC/EN 60664-1, EN 50178 |
| Classe d'équipement | Classe I selon le CEI 61140 ; (la terre protégée) |
| Conformité de RoHS | 50581:2012 d'EN |
| Conformité de WEEE | DIRECTIVE/2012/19/EU |
Dimensions
| Taille | 170 millimètres (6,7 po.) comprenant le verrou |
| Largeur | 64 millimètres (2,52 po.) comprenant le connecteur, bord de 58,5 millimètres (2,3 po.) à affiler installé |
| Profondeur | 64 millimètres (2,52 po.) comprenant des terminaux |
| Poids | 0,17 kilogrammes (0,37 livres) |
