Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | MODULE D'ENTRÉE | Le numéro de modèle.: | DI880 |
|---|---|---|---|
| Nombre d'article: | 3BSE028586R1 | Spécifications de signal: | 24 C.C de V. |
| Nombre de chaînes: | 16 canaux | Type de signal: | Descente actuelle |
| type: | Entrée analogique | Mécanique: | S800 |
| Mettre en évidence: | modules de PLC i o,module de l'Ethernet i o |
||

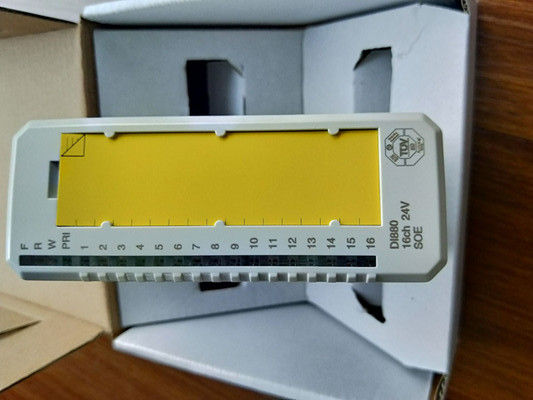

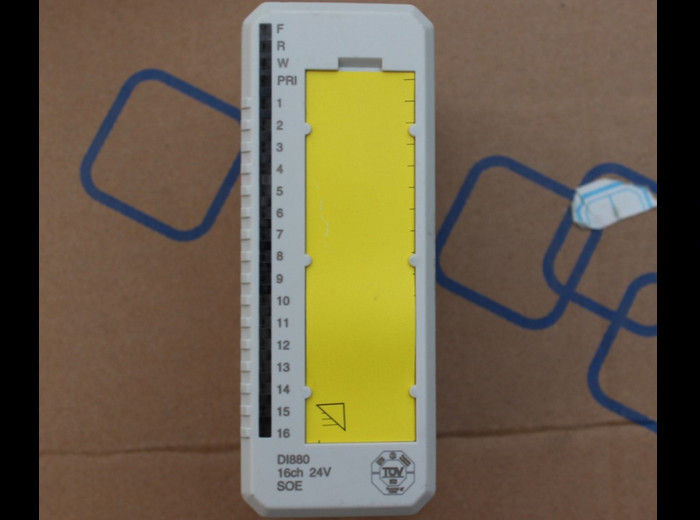

ABB DI880 3BSE028586R1 module d'entrée numérique hautement intégré avec base TU810V1
Description du DI880:
Le DI880 est un module d'entrée numérique à courant continu de 24 V à 16 canaux pour une configuration simple ou redondante.Chaque canal d'entrée est constitué de composants limitant le courant, composants de protection EMC, LED d'indication de l'état d'entrée et barrière d'isolement optique.La fonction Sequence of Event (SOE) peut collecter des événements avec une résolution de 1 msLa file d'attente d'événements peut contenir jusqu'à 512 x 16 événements. La fonction comprend un filtre d'obturateur pour supprimer les événements indésirables.La fonction SOE peut indiquer l'état suivant dans le message d'événement, file d'attente pleine, jitter de synchronisation, heure incertaine, filtre d'obturateur actif et erreur de canal.
Informations générales
| Le type | Entrée numérique |
| Spécification du signal | 24 V de courant continu |
| Numéro de l'article | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Nombre de chaînes | 16 |
| Type de signal | Pénétration du courant |
| Le HART | Je ne veux pas. |
| Entreprise d'État | - Oui, oui. |
| Réduction des effectifs | - Oui, oui. |
| Intégrité élevée | - Oui, oui. |
| Sécurité interne | Je ne veux pas. |
| Mécanique | S800 |
Modules d'entrée/sortie
| Autres produits | Autres produits | Autres produits | Autres produits | Autres produits |
| Pour les appareils à moteur électrique | Pour les appareils électroniques | Autres produits | Autres produits | Pour les appareils électroniques |
| Autres produits | Autres produits | Autres produits | AO801 | Pour les appareils de surveillance de la sécurité |
| AO815 | AO820 | Pour les produits de la catégorie 1 | AO890 | AO895 |
| D.I.801 | D.I.802 | D.I.803 | D.I. 810 | D.I.811 |
| D.I. 814 | D.I. 818 | D.I. 820 | D.I. 821 | D.I. 825 |
| D.I.828 | D.I.830 | D.I.831 | D.I. 840. | D.I.880 |
| D.I. 890 | Produits à base de plantes | Produits à base de plantes | Produits à base de plantes | D.O. 814 |
| Produits à base de plantes | Produits à base de plantes | Produits à base de plantes | Produits à base de plantes | Produits à base de plantes |
| D.O. 840 | D.O.880 | D.O. 890 | DP820 | DP840 |
Données détaillées
| La tension d'entrée est de 0, | -30... +5 V |
| la tension d'entrée est de 1 | 1130 V |
| Impédance d'entrée | 3.1 kΩ |
| Isolement | isolé par groupe du sol |
| Temps de filtrage (numérique, sélectionnable) | 0 à 127 ms |
| Limitation du courant | Intégré dans la puissance limitée du capteur de courant |
| Longueur maximale du câble de champ | 600 mètres (656 verges) |
| Précision de l'enregistrement des événements | -0 ms / +1,3 ms |
| Résolution d'enregistrement des événements | 1 ms |
| Voltage d'isolation nominale | 50 V |
| Voltage d'essai diélectrique | 500 V de courant alternatif |
| Dissipation de puissance | 2.4 W |
| Consommation de courant +5 V Modulebus | Le type est de 125 mA, le maximum de 150 mA. |
| Consommation de courant + 24 V extérieur | 15 mA + puissance du capteur, maximum 527 mA |
Diagnostique
| LED frontaux | F (ault), R (un), W (apprentissage), P (rimary), Canal 1-16 Statut |
| Surveillance | Puissance de traitement, circuits internes |
| Indication du statut de la surveillance | Erreur de module, avertissement de module, erreur de canal interne |
Environnement et certification
| Marquage CE | - Oui, oui. |
| Sécurité électrique | Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. |
| Emplacement dangereux | La zone C1 Div 2 cULus, la zone C1 2 cULus, la zone ATEX 2 est définie comme suit: |
| Certification de la marine | Les produits doivent être soumis à un contrôle de conformité. |
| Classification de la protection | IP20 selon la CEI 60529 |
| L'atmosphère corrosive ISA-S71.04 | G3 |
| Conditions de fonctionnement climatiques | 0 à +55 °C (entreposage -40 à +70 °C), RH=5 à 95% sans condensation, CEI/EN 61131-2 |
| Niveau de pollution | Niveau 2, CEI 60664-1 |
| Conditions de fonctionnement mécanique | Le nombre d'unités d'équipement |
| CEM | La norme EN 61000-6-4 et la norme EN 61000-6-2 |
| Catégories de surtension | Pour les appareils à moteur électrique |
| Classe d'équipement | Classe I selon la norme IEC 61140; (protégé contre la terre) |
| Température ambiante maximale | 55 °C (131 °F), pour un montage vertical dans un MTU compact à 40 °C (104 °F) |
| Conformité à la directive RoHS | Pour les appareils à moteur:2012 |
| Conformité aux RAEE | Le présent règlement est obligatoire dans tous ses éléments. |
Compatibilité
| Utilisation avec MTU | Les mesures prises pour assurer la sécurité des véhicules ne doivent pas être considérées comme des mesures d'urgence. |
| Code de clés | FF |
Les dimensions
| Taille | 119 mm (4,7 ̊) |
| Largeur | 45 mm (1,77 ̊) |
| Profondeur | 102 mm (4,01 ̊), 111 mm (4,37 ̊) y compris le connecteur |
| Le poids | 00,15 kg (0,33 lb) |
