Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Module d'entrée | Modèle NON.: | DI814 |
|---|---|---|---|
| Nombre d'article: | 3BUR001454R1 | Spécifications de signal: | 24 C.C de V. |
| Nombre de canaux: | 16 canaux | Type de signal: | Descente actuelle |
| Type: | Entrée analogique | Mécanique: | S800 |
| Surligner: | module de l'Ethernet i o,module d'entrée/sortie numérique |
||

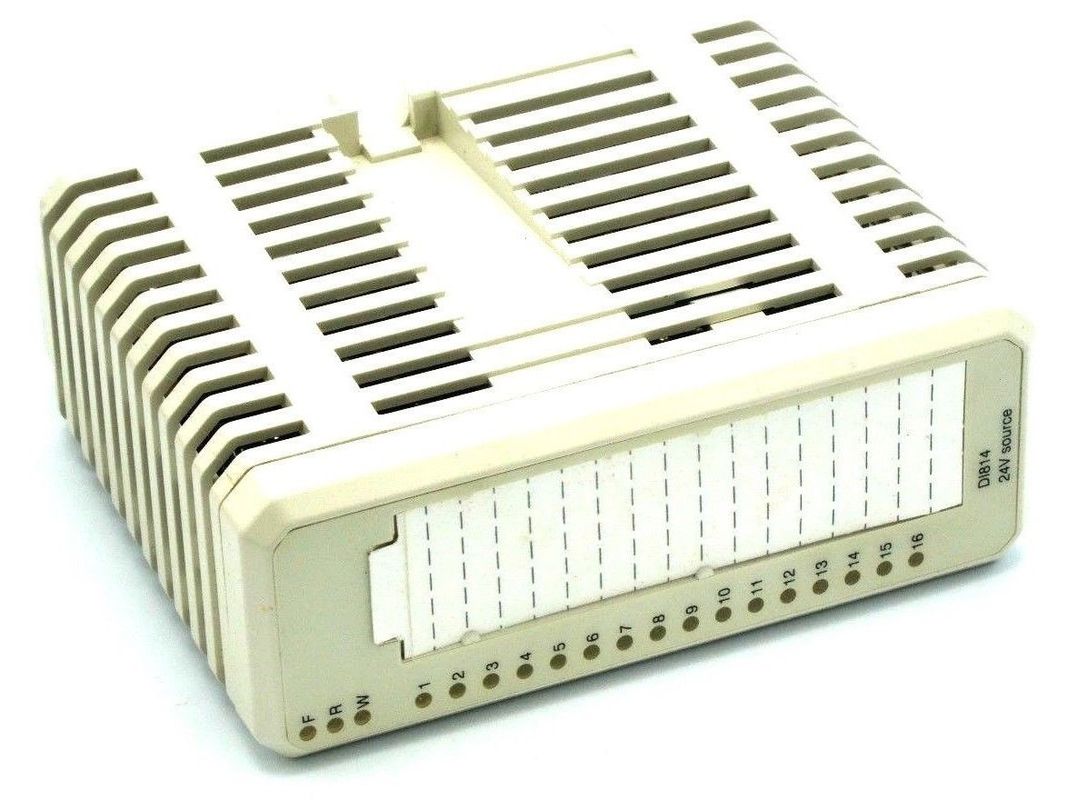

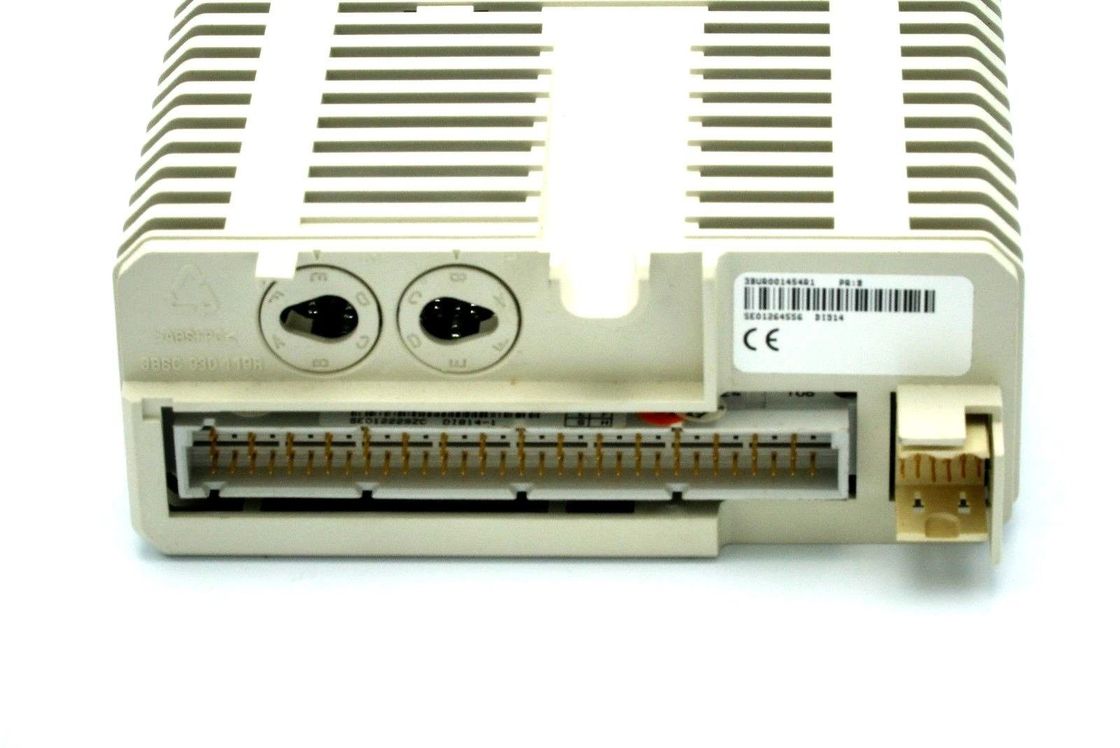

Module d'ENTRÉE NUMÉRIQUE d'entrée-sortie d'ABB 3BUR001454R1 S800 DI814 24VDC 2x8 ch. NOUVEAU
Description de DI814 :
La gamme de tension d'entrée est C.C de 18 à 30 volts et la source de courant d'entrée est de 6 mA à 24 V. Les entrées sont divisées en deux groupes individuellement d'isolement avec huit canaux et une entrée de surveillance de tension dans chaque groupe. Chaque canal d'entrée se compose des composants limiteurs actuels de composants, de protection d'EMC, de l'indication LED d'état d'entrée et de la barrière optique d'isolement. L'entrée de processus de surveillance de tension donnent des signaux d'erreur de canal si la tension disparaît. Le signal d'erreur peut être lu par le ModuleBus.
Informations générales
| Type | Entrée de Digital |
| Spécifications de signal | 24 C.C de V. |
| Nombre d'article | 3BUR001454R1 |
| Nombre de canaux | 16 |
| Type de signal | Approvisionnement actuel |
| CERF | Non |
| SOE | Non |
| Redondance | Non |
| À haut niveau d'intégration | Non |
| Sécurité intrinsèque | Non |
| Mécanique | S800 |
Modules d'entrée-sortie
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Données détaillées
| Gamme de tension d'entrée, « 0" | -30..5 V |
| Gamme de tension d'entrée, « 1" | 15..30 V |
| Impédance d'entrée | kΩ 3,5 |
| Isolement | Groupwise a isolé dans la terre, 2 groupes avec 8 canaux |
| Temps de filtre (numérique, sélectionnable) | 2, 4, 8, Mme 16 |
| Limitation actuelle | La puissance de capteur peut être courant limité par le MTU |
| Longueur de câble maximum de champ | 600 mètres (656 yards) |
| Tension assignée d'isolement | 50 V |
| Tension diélectrique d'essai | C.A. de 500 V. |
| Dissipation de puissance | Type. 1,8 W |
| Consommation actuelle +5 V Modulebus | 50 mA |
| Consommation actuelle +24 V Modulebus | 0 |
| Consommation actuelle +24 V externes | 0 |
Diagnostics
| Avant LED | F (ault), R (l'ONU), W (arning), la Manche 1-16 (« 0" ou « 1") |
| Surveillance | Tension de processus, 1 par groupe |
| Indication de statut de surveillance | Erreur de module, avertissement de module, erreur de la Manche |
Caractéristiques et avantages
Environnement et certification
| Marque de la CE | Oui |
| Sécurité électrique | LE CEI 61131-2, UL 508 |
| Emplacement dangereux | C1 cULus de la division 2, C1 cULus de la zone 2, zone 2 d'ATEX |
| Certification marine | ABS, BV, DNV-GL, LR, RS, CCS |
| Estimation de protection | IP20 selon IEC60529 |
| L'atmosphère corrosive ISA-S71.04 | G3 |
| Conditions de fonctionnement climatiques | 0 au °C +55 (stockage -40 à +70 °C), RH=5 à 95 % aucune condensation, IEC/EN 61131-2 |
| Degré de pollution | Degré 2, le CEI 60664-1 |
| Conditions de fonctionnement mécaniques | IEC/EN 61131-2 |
| EMC | En 61000-6-4 et en 61000-6-2 |
| Catégories de surtension | IEC/EN 60664-1, EN 50178 |
| Classe d'équipement | Classe I selon le CEI 61140 ; (la terre protégée) |
| Température ambiante maximum | °C 55 (°F) 131, pour le support vertical dans °C compact de MTU 40 (°F) 104 |
| Conformité de RoHS | 50581:2012 d'EN |
| Conformité de WEEE | DIRECTIVE/2012/19/EU |
Compability
| Utilisation avec le MTU | TU810, TU812, TU814, TU830, TU838 |
| Code de saisie | ÊTRE |
Dimensions
| Taille | 119 millimètres (4.7") |
| Largeur | 45 millimètres (1.77") |
| Profondeur | 102 millimètres (4.01"), 111 millimètres (4.37") comprenant le connecteur |
| Poids | 0,15 kilogrammes (0,33 livres.) |
Terminal :
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
