Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Module de sortie | Modèle NON.: | AO845A |
|---|---|---|---|
| Nombre d'article: | 3BSE045584R1 | Spécifications de signal: | 4..20mA |
| Nombre de canaux: | 8 canaux | Redondance: | Oui |
| Type: | Sortie analogique | Mécanique: | S800 |
| Mettre en évidence: | module de l'Ethernet i o,module d'entrée/sortie numérique |
||

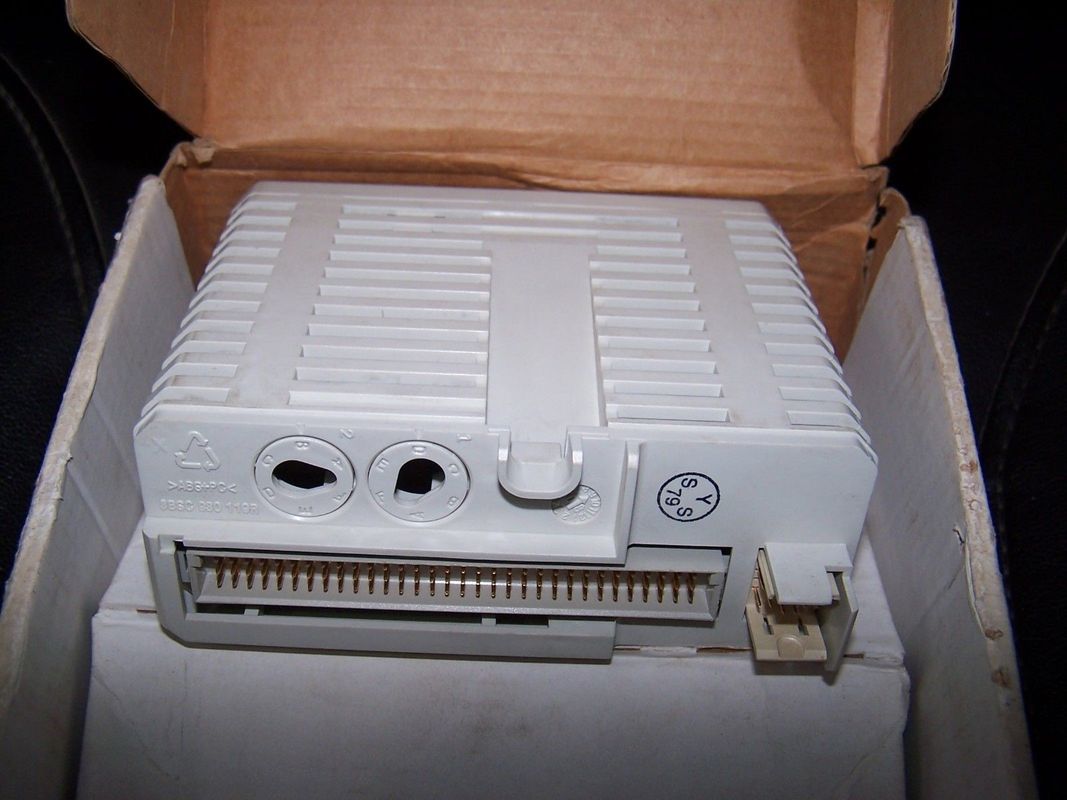

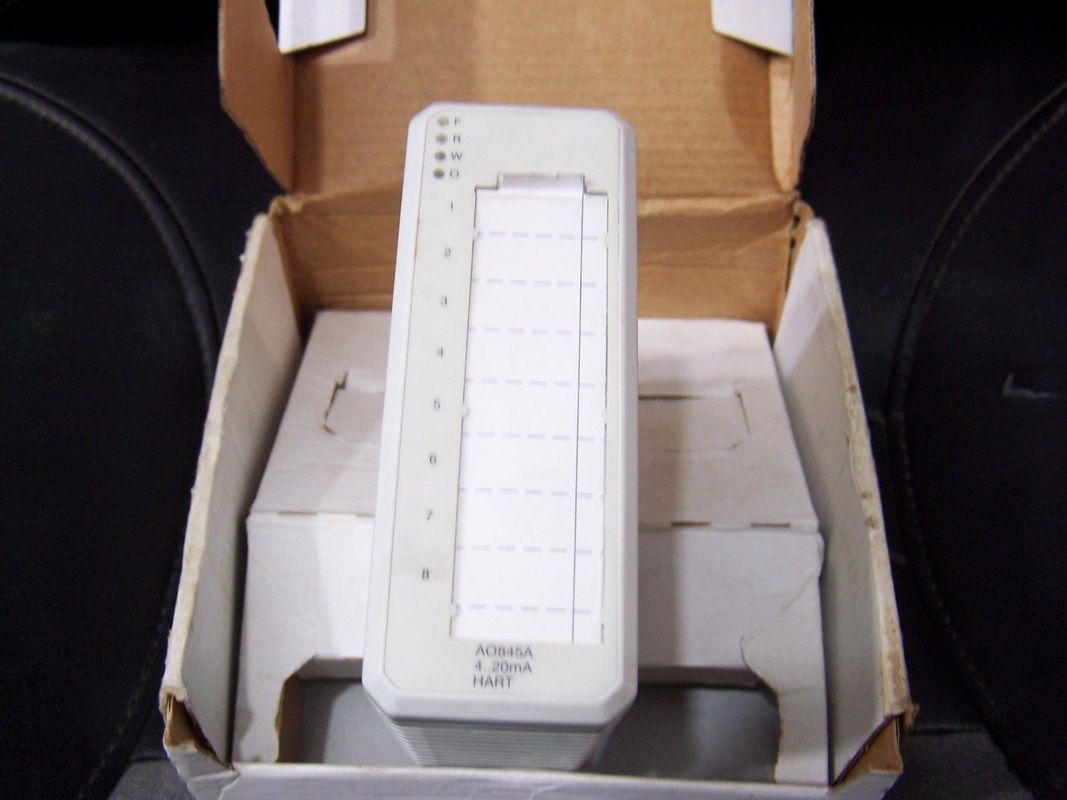

Entrée-sortie superflue du cerf 3BSE045584R1 S800 du module 1x8ch de nouvelle sortie analogique d'AO845/AO845A
Description d'AO845/d'AO845A
Le module de sortie analogique d'AO845/AO845A pour des applications simples ou superflues a 8 canaux unipolaires de sortie analogique. Le module exécute auto-diagnostique cycliquement. Les diagnostics de module incluent :
Informations générales
| Type | Sortie analogique |
| Spécifications de signal | 4..20mA |
| Nombre d'article | 3BSE045584R1 |
| Nombre de canaux | 8 |
| CERF | Oui |
| SOE | Non |
| Redondance | Oui |
| À haut niveau d'intégration | Non |
| Sécurité intrinsèque | Non |
| Mécanique | S800 |
Données détaillées
| Résolution | bit 12 |
| Isolement | Groupwise a isolé dans la terre |
| Sous/sur la gamme | ±15% |
| Charge de sortie | 750 Ω maximum |
| Erreur | Maximum 0,1% |
| Dérive de la température | Maximum 50 ppm/°C |
| Temps de montée | Filtre de sortie : Mme du débronchement 23, permettent Mme 4 mA/12,5 maximum |
| Filtre d'entrée (temps de montée 0-90%) | Mme 23 (0-90%), Mme 4 mA/12,5 maximum |
| Durée de cycle de mise à jour | Mme 10 |
| Limitation actuelle | Sortie limitée actuelle de preuve de court-circuit |
| Longueur de câble maximum de champ | 600 mètres (656 yards) |
| Tension assignée d'isolement | 50 V |
| Tension diélectrique d'essai | C.A. de 500 V. |
| Dissipation de puissance | Type. 3,5 W |
| Consommation actuelle +5 V Modulebus | Maximum 125 mA |
| Consommation actuelle +24 V externes | 218 mA |
Diagnostics
| Avant LED | F (ault), R (l'ONU), W (arning), O (PS) |
| Indication de statut de surveillance | Erreur de module, avertissement de module, erreur de la Manche |
Modules d'entrée-sortie
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Caractéristiques et avantages
Environnement et certification
| Marque de la CE | Oui |
| Sécurité électrique | LE CEI 61131-2, UL 508 |
| Emplacement dangereux | CULus de C1 Div2, cULus de C1 Zone2, zone 2 d'ATEX |
| Certification marine | LA BV, DNV-GL, LR |
| Estimation de protection | IP20 selon le CEI 60529 |
| L'atmosphère corrosive ISA-S71.04 | G3 |
| Conditions de fonctionnement climatiques | 0 au °C +55 (stockage -40 à +70 °C), RH=5 à 95 % aucune condensation, IEC/EN 61131-2 |
| Degré de pollution | Degré 2, le CEI 60664-1 |
| Conditions de fonctionnement mécaniques | IEC/EN 61131-2 |
| EMC | En 61000-6-4 et en 61000-6-2 |
| Catégories de surtension | IEC/EN 60664-1, EN 50178 |
| Classe d'équipement | Classe I selon le CEI 61140 ; (la terre protégée) |
| Température ambiante maximum | °C 55 (°F) 131, pour le support vertical dans °C compact de MTU 40 (°F) 104 |
| Conformité de RoHS | 50581:2012 d'EN |
| Conformité de WEEE | DIRECTIVE/2012/19/EU |
Compability
| Utilisation avec le MTU | TU810, TU812, TU814, TU830, TU833, TU842, TU843 ou TU852 |
| Code de saisie | DB |
Dimensions
| Taille | 119 millimètres (4.7") |
| Largeur | 45 millimètres (1.77") |
| Profondeur | 102 millimètres (4.01"), 111 millimètres (4.37") comprenant le connecteur |
| Poids | 0,21 kilogrammes (0,46 livres.) |
Les articles d'un certain ABB se sont vendus par WTL :
WTL n'est pas responsable d'aucun dommage corporel ou dégats matériels résultant de l'utilisation de cet équipement. Il est
la responsabilité de l'acheteur quant à la manipulation et au fonctionnement sûrs de cet équipement et pour vérifier l'équipement est
conformité à leurs machines.
