Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Module d'entrée | Modèle NON.: | AI895 |
|---|---|---|---|
| Nombre d'article: | 3BSC690086R1 | Spécifications de signal: | 4… 20 mA |
| Nombre de canaux: | 8 canaux | Type de signal: | Simple unipolaire fini |
| Type: | Entrée analogique | Mécanique: | S800 |
| Mettre en évidence: | module de l'Ethernet i o,module d'entrée/sortie numérique |
||

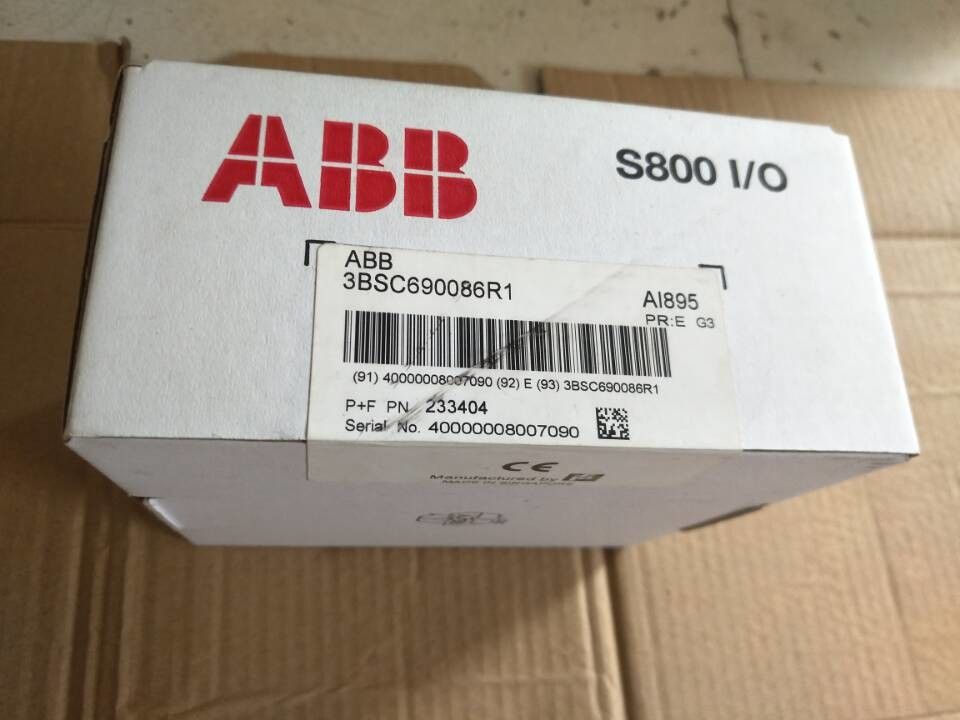

La série d'ABB S800 entrée analogique le module AI895 3BSC690086R1, 8 le canal, 4-20mA/Hart
Description d'AI895 :
Le module de l'entrée AI895 analogique peut directement connecter les émetteurs à 2 fils et avec une connexion particulière il peut également connecter 4 émetteurs de fil sans perdre la capacité de CERF. Le module de l'entrée AI895 analogique a 8 canaux. Le module inclut des composants de protection de sécurité intrinsèque sur chaque canal pour la connexion à l'équipement de processus dans des secteurs dangereux sans besoin de périphériques externes supplémentaires. Chaque canal peut actionner et surveiller un émetteur et une communication de processus à deux fils de CERF. La chute de tension d'entrée de l'entrée actuelle est en général 3 V, ptc a inclus. L'approvisionnement d'émetteur pour chaque canal peut fournir au moins 15 V à un courant de boucle de 20 mA pour actionner les émetteurs de processus certifiés ex et est limité à 23 mA en surcharges.
TU890 et TU891 rendent le MTU compact peuvent être employés avec ce module et il permet la connexion à deux fils aux dispositifs de processus sans terminaux supplémentaires. TU890 pour des applications ex et TU891 pour des applications non ex.
Informations générales
| Type | Entrée analogique |
| Spécifications de signal | 4… 20 mA |
| Nombre d'article | 3BSC690086R1 |
| Nombre de canaux | 8 |
| Type de signal | Simple unipolaire fini |
| CERF | Oui |
| SOE | Non |
| Redondance | Non |
| À haut niveau d'intégration | Non |
| Sécurité intrinsèque | Oui |
| Mécanique | S800 |
Modules d'entrée-sortie
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Données détaillées
| Résolution | bit 12 |
| Isolement | Groupwise a isolé dans la terre |
| Sous/sur la gamme | 1.5 / 22 mA |
| Erreur | Type. 0,05%, maximum 0,1% |
| Dérive de la température | Type. 100 ppm/°C |
| Filtre d'entrée (temps de montée 0-90%) | Mme 20 |
| Limitation actuelle | Construit dans la puissance limitée actuelle d'émetteur |
| CMRR, 50Hz, 60Hz | >DB 80 |
| NMRR, 50Hz, 60Hz | >DB 10 |
| Tension assignée d'isolement | 50V |
| Tension diélectrique d'essai | C.A. 500V. |
| Dissipation de puissance | 4,75 W |
| Consommation actuelle +5 V Modulebus | Type. 130 mA |
| Consommation actuelle +24 V externes | Type. 270 mA, maximum. |
Diagnostics

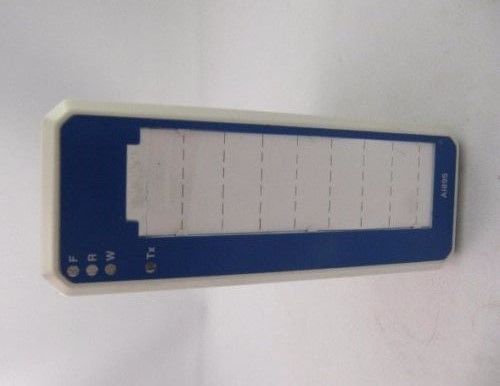

| Avant LED | F (ault), R (l'ONU), W (arning), Tx (communiation de CERF) |
| Surveillance | Approvisionnement de processus interne |
Caractéristiques et avantages
• 8 canaux pour 4… 20 mA, simples ont fini les entrées unipolaires.
• Communication de CERF.
• 1 groupe de 8 canaux d'isolement dans la terre.
• Puissance et moniteur pour les émetteurs à deux fils certifiés ex.
• Non énergie-stockage des entrées analogiques pour des sources extérieurement énergie.
Compability
| Utilisation avec le MTU | TU890, TU891 ou TU891Z |
| Code de saisie | LES EA |
Dimensions
| Taille | 119 millimètres (4.7") |
| Largeur | 45 millimètres (1.77") |
| Profondeur | 102 millimètres (4.01"), 111 millimètres (4.37") comprenant le connecteur |
| Poids | 0,2 kilogrammes (0,44 livres.) |
Terminal :
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
