Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Module d'entrée | Modèle non.: | AI815 |
|---|---|---|---|
| Nombre d'article: | 3BSE052604R1 | Spécifications de signal: | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |
| Nombre de canaux: | 8 | Type de signal: | Simple unipolaire fini |
| CERF: | Oui | Mécanique: | S800 |
| Surligner: | module d'entrée/sortie numérique,modules de PLC i o |
||

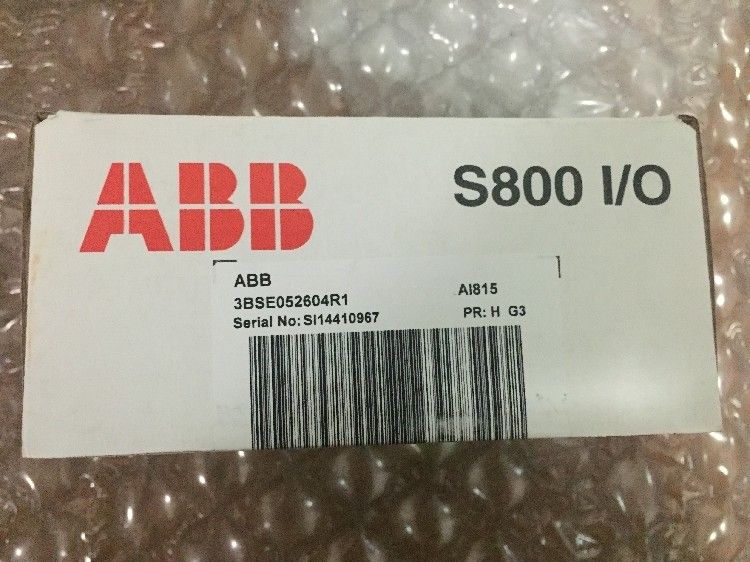

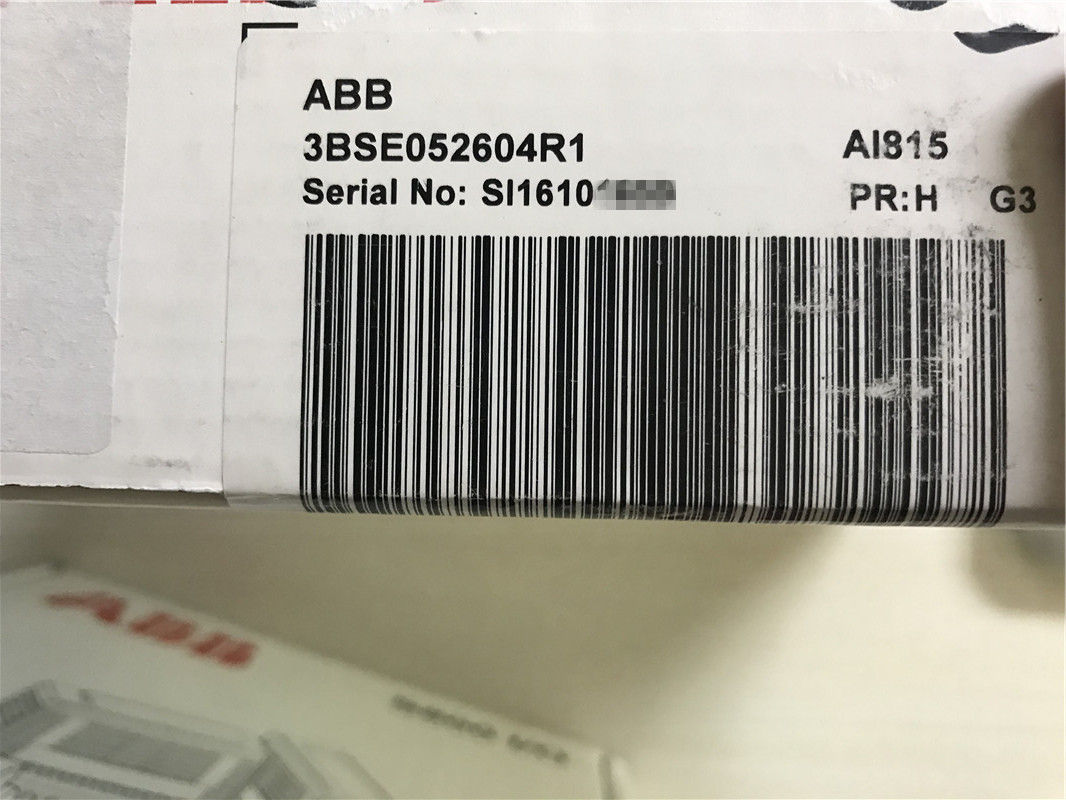

ABB Digital je module d'entrée analogique de canaux du module AI815 8 d'O 3BSE052604R1
Informations générales
| Type | Entrée analogique |
| Spécifications de signal | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |
| Nombre d'article | 3BSE052604R1 |
| Nombre de canaux | 8 |
| Type de signal | Simple unipolaire fini |
| CERF | Oui |
| SOE | Non |
| Redondance | Non |
| À haut niveau d'intégration | Non |
| Sécurité intrinsèque | Non |
| Mécanique | S800 |
Données détaillées :
| Résolution | bit 12 |
| Impédance d'entrée | 10 MΩ (entrée de tension) 250 Ω (entrée actuelle comprenant le ptc) |
| Isolement | Groupwise a isolé dans la terre |
| Sous/sur la gamme | 0 / +15% |
| Erreur | Maximum 0,1% |
| Dérive de la température | Maximum 50 ppm/°C |
| Filtre d'entrée (temps de montée 0-90%) | Mme 290 |
| Durée de cycle de mise à jour | Mme 10 |
| Limitation actuelle | Construit dans la puissance limitée actuelle d'émetteur |
| Longueur de câble maximum de champ | 600 mètres (656 yards) |
| NMRR, 50Hz, 60Hz | > DB 40 |
| Tension assignée d'isolement | 50 V |
| Tension diélectrique d'essai | C.A. de 500 V. |
| Dissipation de puissance | 3,5 W |
| Consommation actuelle +5 V Modulebus | 100 mA |
| Consommation actuelle +24 V Modulebus | Maximum 265 mA (22 mA + 1,32 * courant d'émetteur) |
| Consommation actuelle +24 V externes | 50 mA |
Description d'AI815 :
Le module de l'entrée AI815 analogique a 8 canaux. Les modules peuvent être configurés pour la tension ou les entrées actuelles. Des signaux de courant et de tension ne peuvent pas être mélangés sur le même module d'entrée-sortie. La tension et l'entrée actuelle peut résister à une surtension ou à un sousvoltage au moins de C.C de 11 V.
La résistance d'entrée pour l'entrée de tension est plus grande que l'ohm 10m, et la résistance d'entrée pour l'entrée actuelle est de 250 ohms. Le module distribue l'approvisionnement compatible d'émetteur de CERF externe à chaque canal. Ceci ajoute une connexion simple pour distribuer l'approvisionnement aux émetteurs à 2 fils ou à 3 fils. La puissance d'émetteur est dirigée et limité actuel. Si un bloc d'alimentation externe est employé pour alimenter des émetteurs de CERF, l'alimentation d'énergie doit être CERF compatible.
Caractéristiques et avantages
MTUs qui match ce produit
TU810V1/TU812V1/TU814V1/TU830V1/TU833/TU835V1/TU838
Diagnostics
| Avant LED | F (ault), R (l'ONU), W (arning) |
| Surveillance | Erreur de module, si : dos lu analogue, tension de référence, alimentation d'énergie interne, somme de contrôle, chien de garde et erreur de mémoire Erreur de canal externe, si : le bas de bloc d'alimentation externe, erreur de puissance d'émetteur |
| Indication de statut de surveillance | Erreur de module, avertissement de module, erreur de la Manche |
Dimensions
| Taille | 119 millimètres (4.7") |
| Largeur | 45 millimètres (1.77") |
| Profondeur | 102 millimètres (4.01"), 111 millimètres (4.37") comprenant le connecteur |
| Poids | 0,23 kilogrammes (0,51 livres.) |
Modules d'entrée-sortie
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Terminal :
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
