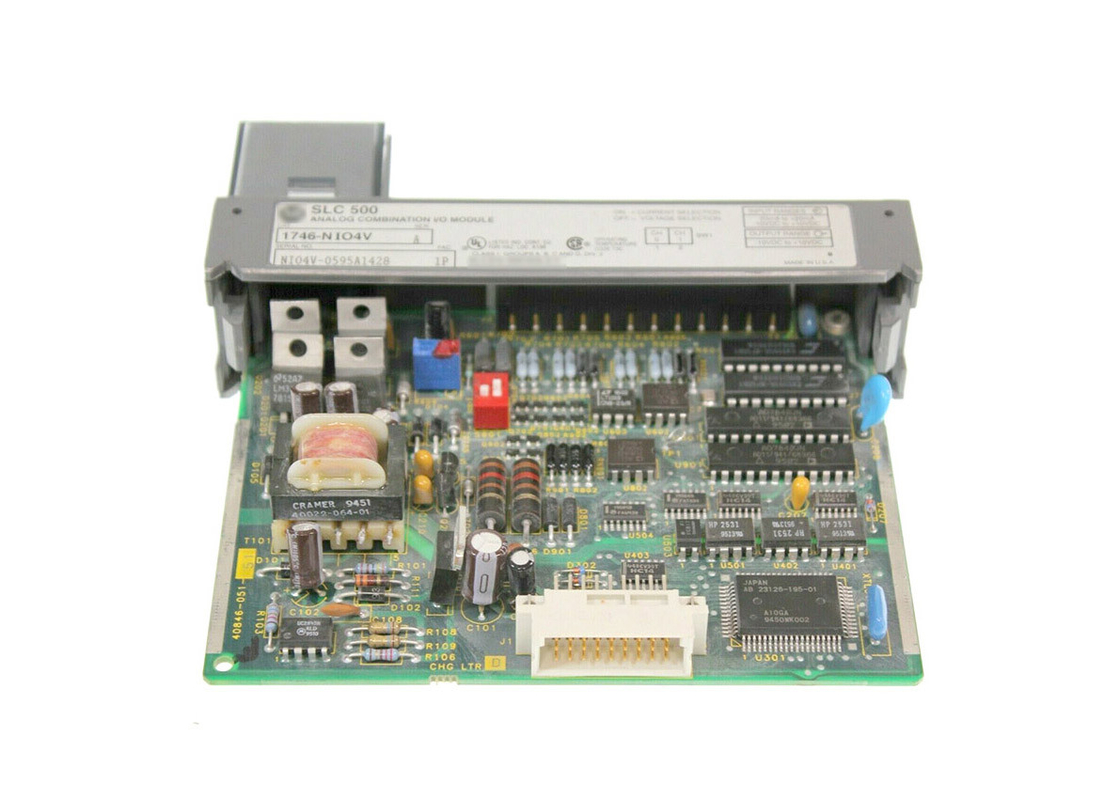

AB 1746-NIO4V, -10 à +10 volts, module analogue de la combinaison SLC500

Le module d'entrée/sortie de combinaison analogique 1746-NIO4V SLC 500 d'AB est un module d'entrée/sortie installé sur le châssis 1746 qui possède 2 entrées de courant ou de tension sélectionnables par l'utilisateur (par canal) et 2 sorties de tension.Il a 2 entrées en boucle de courant avec une puissance nominale normale de -20 à 20mA à une impédance de 250 Ohm et une précision d'entrée de +/- 0Ses deux points d'entrée ont également une tension nominale de -10 à 10 Volts CC avec une impédance de 1M Ohm et une résolution à pleine échelle de 10 Volt DC de 305,176?V par LSB.

Les entrées de tension ont une précision de +/- 0,504%, une précision globale de dérive de +/- 63 ppm/degré Celsius et une erreur de gain maximale de +/- 0,461%.Les entrées ont une erreur de décalage de +/- 14 LSB à 0 à 60 degrés Celsius, et la protection contre la surtension maximale 1746-NIO4V à travers les bornes d'entrée est à 220 Volts AC ou 220 Volts DC.Il utilise le convertisseur numérique-analogique (DAC) R-2R Ladder avec une résolution de convertisseur de 14 bits à sa sortie de tension et un temps de réponse de 2 millisecondes. La sortie a une portée de charge supérieure à 1K Ohms avec une réactance de charge de 1 F et une portée de sortie globale de -10 à 10 Volts. La tension a une précision globale de +/- 0.384% d'une tension à pleine échelle de 10 Volt CC et une précision de dérive maximale de +/- 54 ppm par degré CelsiusLe 1746-NIO4V a également une erreur de gain maximale de +/- 0,374% avec une erreur de dérive de ± 47 ppm/ degré Celsius et une erreur de décalage de sortie de +/-11 LSB.Le 1746-NIO4V offre un isolement de câblage de champ à l'arrière-plan à 500 volts CC et utilise le câble recommandé Shielded Belden # 8761 avec une taille nominale de 14 AWG.

L'AB 1746-NIO4V est un module de combinaison I/O analogique.Les canaux d'entrée sont compatibles avec des entrées de tension différentielle et de courant configurables individuellementPour la configuration d'entrée de courant, la plage de signal acceptée est de -20 à +20 mA avec une résolution de 16 bits avec une répétabilité de ± 1 LSB et une non-linéarité de 0,01%.Il utilise la méthode de conversion de modulation Delta-SignaLorsqu'il est configuré pour une tension d'entrée, la plage de signal de tension acceptée est de -10 à +10 V dc - 1 LSB avec une résolution de 305,176 μV par LSB.

Les canaux de sortie du 1746-NIO4V ne sont pas isolés. Il peut fournir une plage de courant de sortie de 0 à 20 mA avec une résolution de 14 bits, en utilisant la méthode de conversion R-2R Ladder.Il a une réponse de 2 étapes.0, 5 ms (à 95%).

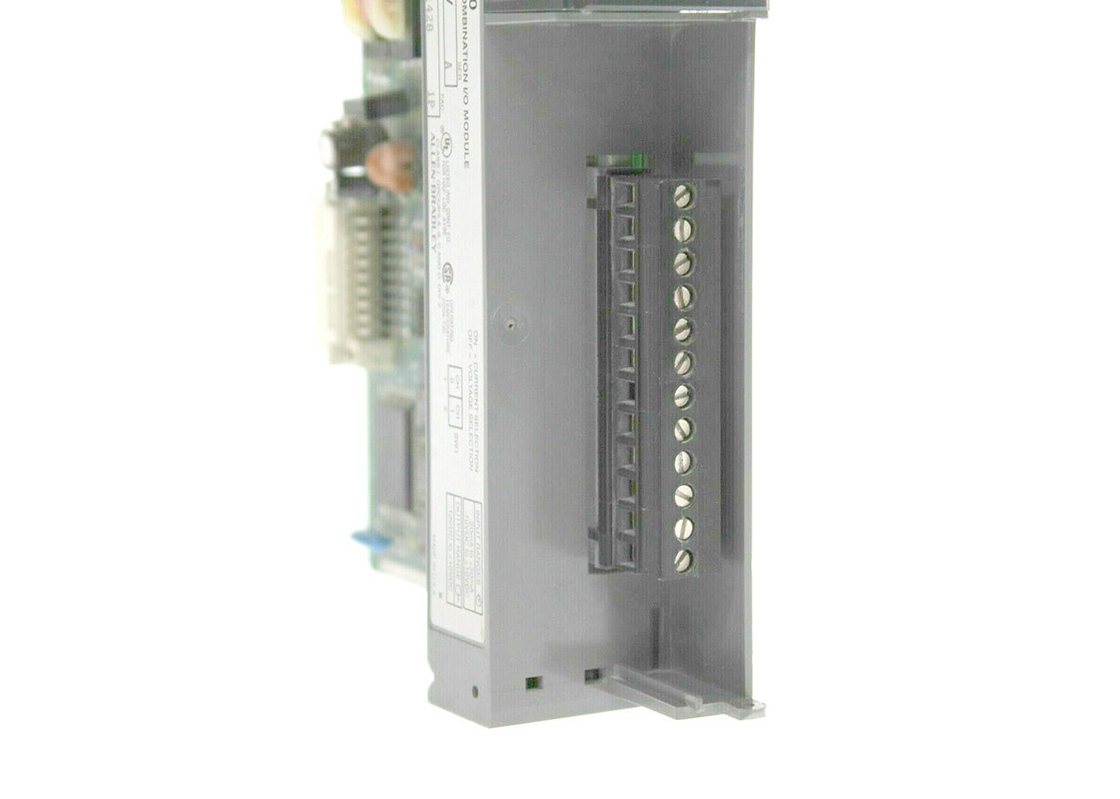

Cette combinaison de modules d'E/S a un débit de courant de 55 mA à 5,1 VDC et 145 mA à 24 VDC.Il occupe une seule fente du châssis et est livré avec un bloc terminal amovible pour terminer les fils de signal vers et depuis le module.

Le 1746-NIO4V est configuré avec l'utilisation du logiciel de programmation RSLogix 500.Ce logiciel est le logiciel de configuration commun utilisé pour l'ensemble de la famille de contrôleurs logiques programmables (PLC) SLC500. En outre, le 1746-NIO4V peut faire partie des contrôleurs d'automatisation programmables (PAC) CompactLogix et ControlLogix, agissant comme un module d'E/S distribué.le 1746-NIO4V est configuré à l'aide du logiciel de programmation de concepteur RSLogix 5000 ou Studio 5000 Logix.
