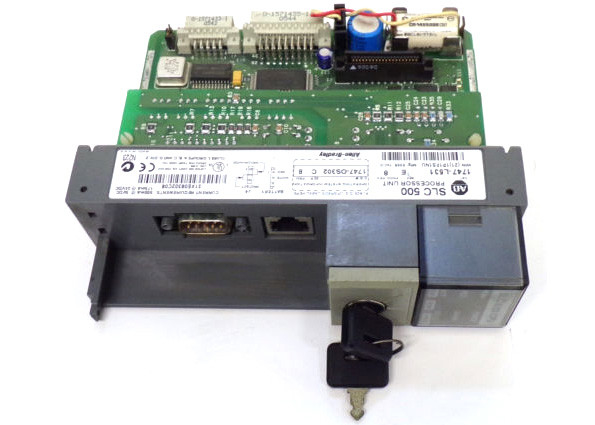

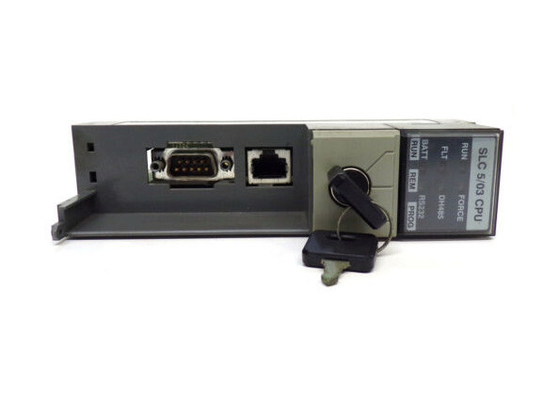

AB 1747-L531, mémoire DH-485 du processeur de SLC 5/03 8K et ports RS-232/DH-485
Spécifications techniques pour 1747-L531
Fabricant |
Rockwell Automation |
Marque |
AB |
Numéro de la pièce/catalogue non. |
1747-L531 |
Série |
SLC 500 |
Entrées |
4096 |
Type de module |
Processeur de SLC 5/03 |
Sorties |
4096 |
Logiciel de programmation : |
Logiciel RSLogix500 |
Entrée-sortie analogue |
180 |
Mémoire : |
Jusqu'à 8 KBs, batterie Soutenir-RAM |
Temps de balayage de programme |
1 ms/K |
Mémoire d'utilisateur |
8 000 mots |
Châssis d'entrée-sortie |
3 |
Fentes de module de châssis |
30 |
Temps de balayage d'entrée-sortie |
0,225 millisecondes |
Communication |
DH485, RS-232 |
Mémoire de secours |
1747-M13 |
Température ambiante |
0 à 60 degrés de Celsius |
Courant de carte mère (5 volts de C.C) |
500 milliampères |
Mémoire de secours de batterie : |
Oui ; 1747-BA |
UPC |
10662072666279 |
Au sujet de 1747-L531
AB 1747-L531 est un type module de processeur de SLC 5/03 qui appartient à la série modulaire de style de matériel de SLC 500. Il est construit pour exécuter une grande variété de fonctions, y compris de petits, simples systèmes autonomes à les grands, complexes distribués. A conçu pour exécuter la sortie, il peut soutenir 60 divers modules d'entrée-sortie comprenant les entrées-sorties analogues, numériques, et intelligentes et peut, en outre, contrôle jusqu'à 4 096 sorties et points d'entrée. Elle se transporte avec le processeur modulaire de SLC 500, un châssis compatible, des alimentations d'énergie, et des instructions d'installation pour toutes les pièces incluses. Ce module est C-coutil marqué, CE conforme, et UL énumérée au Canadien et aux normes de sécurité des USA,
Le processeur 1747-L531 modulaire vient avec une capacité de la mémoire de 8 K, de 16 K, ou de 32 K pour ses programmes. Cette mémoire utilisateur-configurable peut être appliquée ou pour programmer le stockage ou au stockage de données. La commande comporte RAM soutenu par la batterie qui dure approximativement 2 ans. L'utilisateur d'alertes d'indicateur de la batterie LED quand la tension de la batterie remplaçable est tombée au-dessous du seuil d'avertissement. Un minimum de trente (30) comptes rendu de puissance est disponible quand la batterie est déconnectée, en raison d'un condensateur intégré. Si une nouvelle batterie est installée pour remplacer l'ancien dans une demi-heure (30 minutes), n'importe quelles données stockées dans RAM peuvent être maintenues. Le processeur 1747-L531 reçoit et lance des protocoles de transmission comprenant DH-485 peer-to-peer, ControlNet, Ethernet, bus de données plus (DH+), DeviceNet, maître de Modbus RTU, aussi bien que DF1 principal ou slave duplex ou semi-duplex, ASCII et DH-485 par l'intermédiaire du port RS232. Son panneau avant a un commutateur principal de 3 positions qui permet trois modes d'opération : PROGRAMME, COURSE, et EXTÉRIEUR. Ce commutateur principal ne peut pas être utilisé au lieu d'un contact "ARRÊT" ou d'un relais de contrôle principal câblé.
Ce contrôleur a une mémoire 8K intégrée, qui peut être augmentée avec l'utilisation d'une EPROM instantanée. Le module exigé de mémoire a le numéro de la pièce de 1747-M13 et la prise d'adaptateur de 1747-M15 qui soutient jusqu'à 64K de mémoire d'utilisateur. Le programme utilisateur peut être stocké ou brûlé au module de mémoire pour empêcher la suppression accidentelle ou non désirée de programme qui peut être provoquée par la programmation inexacte, les montées subites électriques et les bruits. La règle générale quand le programme utilisateur brûlant au module de mémoire est que la taille de programme ne doit pas dépasser la capacité de la mémoire de processeur. Ne brûlez pas un programme censuré, particulièrement un programme avec un défaut important. Ceci inclura la condition de panne et la cause du défaut à brûler dans l'EPROM.
Tous les processeurs de SLC sont configurables utilisant le logiciel de programmation de RSLogix 500. Ce logiciel est un logiciel de programmation d'échelle. Des programmes de l'utilisateur, configuration matériel sont mis en application ici aussi bien que l'outil de commission et de dépannage sont disponible comme forcer d'entrée-sortie. L'outil d'installation intégré de communication de RSLinx est conducteur de communication de RSLogix 500's pour différents produits d'AB, pour établir la communication à et du contrôleur.
Ce processeur soutient également retardent la caractéristique de temps. Ceci se rapporte à la capacité du processeur de continuer de programmer le balayage pendant un temps limité même si la tension d'entrée aux chutes d'alimentation d'énergie de système au-dessous de la gamme nominale. Quand retardez le temps pour expirer, l'unité centrale de traitement est automatiquement mise pour arrêter le mode. Ceci empêche l'interruption soudaine qui n'est pas idéale dans aucune application de contrôle.
