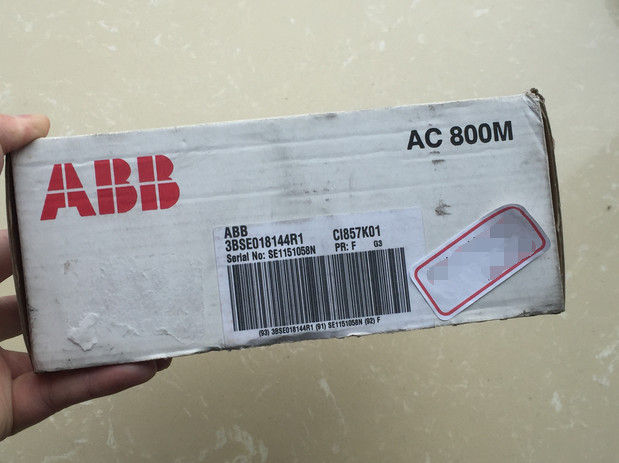

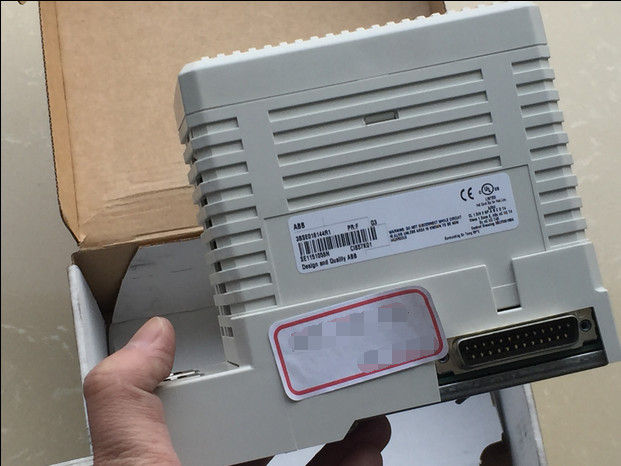

Module d'interface de communication du module CI857K01 3BSE018144R1 d'entrée-sortie d'ABB AC800M NOUVEAU
Description de CI857K01
L'intégration d'INSUM dans C.A. 800M soutient une intégration de fonctionnalité, des configurations de multidrop, une distribution plus élevée de temps et un temps emboutissant dans le mécanisme, et utilise la technologie standard d'Ethernet pour de plus longues distances de communication. La vitesse de cette solution est Mme en général 500 pour une boucle bloquée (indication d'un moteur jusqu'à l'opération des autres, assumant la durée de cycle de 250 Mme dans l'exécution de contrôle).
Les contrôleurs à C.A. 800M accèdent aux fonctions d'INSUM par des blocs de fonction dans la bibliothèque de communication d'INSUM. Le CI857 est actionné par l'unité de processeur, par l'intermédiaire du CEX-autobus, et donc n'exige pas n'importe quelle source supplémentaire d'alimentation externe.
Communications
| Modèle non. |
Protocole |
Principal ou slave |
| CI801 |
PROFIBUS DP-V1 |
Esclave |
| CI840A |
PROFIBUS DP-V1 |
Esclave |
| CI853 |
COMLI et MODBUS RTU |
Master/slave |
| CI854B |
PROFIBUS DP-V1 |
Maître |
| CI855 |
MasterBus 300 d'ABB |
Maître |
| CI856 |
ENTRÉE-SORTIE DU S100 D'ABB |
Maître |
| CI857 |
L'INSUM D'ABB |
Maître |
| CI858 |
DriveBus d'ABB |
Maître |
| CI860 |
HSE de Fieldbus de BASE |
Master/slave |
| CI865 |
Entrée-sortie de Satt d'ABB |
Maître |
| CI867 |
MODBUS TCP |
Master/slave |
| CI868 |
Le CEI 61850 |
Master/slave |
| CI869 |
Advant Fieldbus 100 d'ABB |
Esclave |
| CI871 |
PROFINET E/S |
Maître |
| CI873 |
IP d'Ethernet/DeviceNet |
Maître |
| TB820V2 |
Modulebus d'ABB |
Esclave |
| TB825 (mode multi) |
Modulebus d'ABB |
Esclave |
| TB826 (mode unitaire) |
Modulebus d'ABB |
Esclave |
| TB840A |
Modulebus d'ABB |
Esclave |
| TB842 |
Modulebus d'ABB |
Non applicable |
| TU807 |
Modulebus d'ABB |
Non applicable |
| TU840 |
Modulebus d'ABB |
Non applicable |
| TU841 |
Modulebus d'ABB |
Non applicable |
| TU846 |
Modulebus d'ABB |
Non applicable |
| TU847 |
Modulebus d'ABB |
Non applicable |
| TU848 |
Modulebus d'ABB |
Non applicable |
| TU849 |
Modulebus d'ABB |
Non applicable |
Informations générales
| Protocole |
L'INSUM D'ABB |
| Nombre d'article |
3BSE018144R1 |
| Principal ou slave |
Maître |
| Vitesse de transmission |
10 Mbits/s |
| Ligne redondance |
Non |
| Redondance de module |
Non |
| Échange chaud |
Oui |
| Utilisé ainsi que le contrôleur de HI |
Oui |
Données détaillées
| Unités maximum sur l'autobus de CEX |
6 |
| Connecteur |
Femelle RJ-45 (8-pin) |
| 24 types de consommation de V. |
type 150 mA |
Ambiant et certification
| La température, opération |
°C 55 |
| Classe de protection |
IP20 selon EN60529, le CEI 529 |
| Inscription de la CE |
Oui |
| Conformité de RoHS |
50581:2012 d'EN |
| Conformité de WEEE |
DIRECTIVE/2012/19/EU |
Caractéristiques et avantages
- Nombre maximum de MCUs (ou d'autres dispositifs d'INSUM) par C.A. 800M : – 256 MCUs (ou d'autres dispositifs d'INSUM) par C.A. 800M avec PM864 ou PM866. – 128 MCUs (ou d'autres dispositifs d'INSUM) par C.A. 800M avec PM861.
- Maximum 6 CI857 par C.A. 800M.
- Maximum 128 MCUs (ou d'autres dispositifs d'INSUM) par CI857.
- Passages de TCP/IP du maximum 2 INSUM par CI857.
- Dispositifs du maximum 128 INSUM par passage de TCP/IP d'INSUM.
- Quatre filets inférieurs de LonWorks par passage de TCP/IP d'INSUM.
- 32 dispositifs maximum par filet inférieur de LonWorks.
Dimensions
| Taille |
185 millimètres (7,3 po.) |
| Largeur |
59 millimètres (2,3 po.) |
| Profondeur |
127,5 millimètres (5,0 po.) |
| Poids (base y compris) |
700 g (1,5 livres) |
