Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Module d'entrée | Modèle NON.: | AI820 |
|---|---|---|---|
| Nombre d'article: | 3BSE008544R1 | Spécifications de signal: | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10 V |
| Nombre de canaux: | 4 | Type de signal: | Différentiel bipolaire |
| Type: | Entrée analogique | Mécanique: | S800 |
| Mettre en évidence: | module d'entrée/sortie numérique,modules de PLC i o |
||

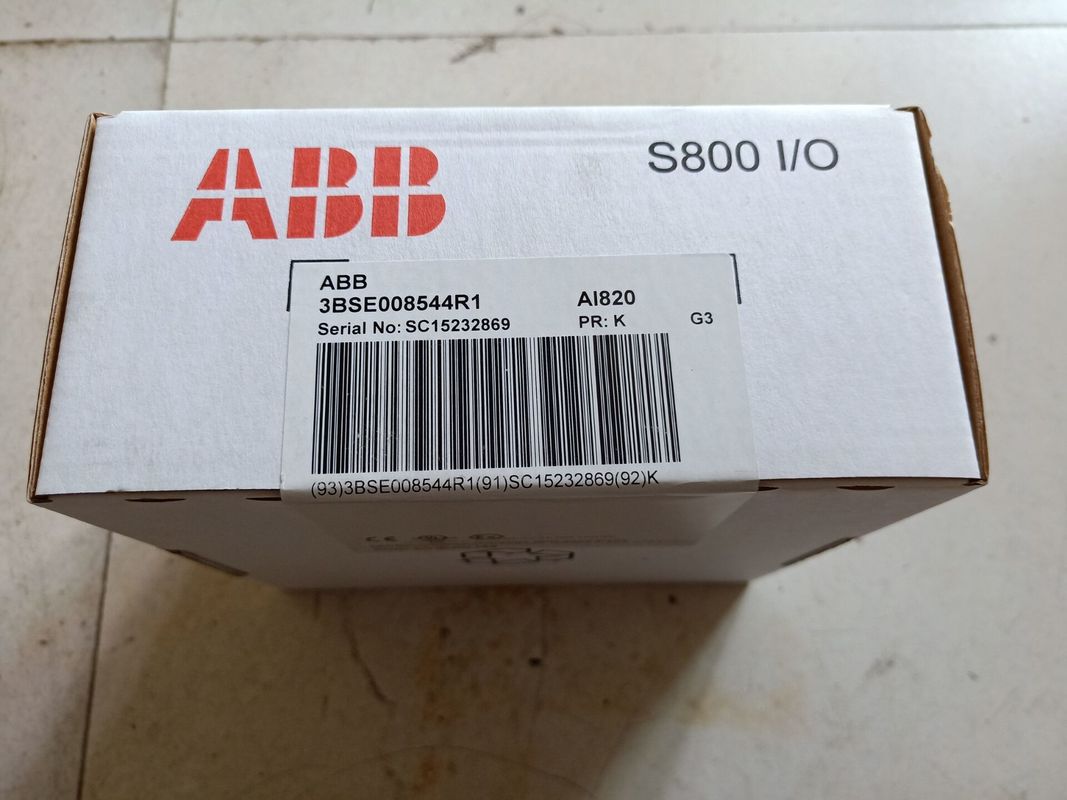

Module d'entrée analogique des canaux AI820 3BSE008544R1 du module 4 d'entrée-sortie d'ABB S800 Digital
Modules d'entrée-sortie
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Informations générales
| Type | Entrée analogique |
| Spécifications de signal | -20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10 V |
| Nombre d'article | 3BSE008544R1 |
| Nombre de canaux | 4 |
| Type de signal | Différentiel bipolaire |
| CERF | Non |
| SOE | Non |
| Redondance | Non |
| À haut niveau d'intégration | Non |
| Sécurité intrinsèque | Non |
| Mécanique | S800 |
Données détaillées :
| Résolution | plus mordu par 14 |
| Impédance d'entrée | ± 25% (mode de tension, mode commun) de 200 kΩ ± 25% (mode de tension, "copie normale") de 800 kΩ 250 Ω (entrée actuelle) |
| Isolement | Groupwise a isolé dans la terre (RIV=50 V) |
| Sous/sur la gamme | ± 15% |
| Erreur | Maximum 0,1% |
| Dérive de la température | Tension : Courant du maximum 70 ppm/°C : Maximum 50 ppm/°C |
| Filtre d'entrée (temps de montée 0-90%) | Mme 40 |
| Limitation actuelle | La puissance d'émetteur peut être courant limité par le MTU |
| Longueur de câble maximum de champ | 600 mètres (656 yards) |
| Tension diélectrique d'essai | C.A. de 500 V. |
| Dissipation de puissance | 1,7 W |
| Consommation actuelle +5 V Modulebus | 80 mA |
| Consommation actuelle +24 V Modulebus | 0 |
| Consommation actuelle +24 V externes | 70 mA |
Description d'AI820 :
Le module de l'entrée AI820 analogique a 4 le différentiel, entrées bipolaires actuelles/tension. Chaque canal peut être une tension ou entrée actuelle. Les entrées actuelles peuvent résister à une connexion maximum accidentelle de C.C de "copie normale" 30 V. Pour protéger le circuit d'entrée actuel contre les niveaux saisie dangereux, c.-à-d., en reliant accidentellement des 24 sources de V, l'estimation de résistance des résistances actuelles du sens 250W est environ 5 watts. Ceci est prévu pour protéger seulement temporairement un canal à la fois.
Le module distribue l'approvisionnement externe d'émetteur à chaque canal. Ceci ajoute une connexion simple (avec MTUs prolongé) pour distribuer l'approvisionnement aux 2 émetteurs externes de fil. Il n'y a aucun courant limitant sur les terminaux de puissance d'émetteur.
Chacun des 4 canaux est isolé dans le ModuleBus dans un groupe. La puissance aux étapes d'entrée est convertie des 24 V sur le ModuleBus.
Diagnostics
| Avant LED | F (ault), R (l'ONU), W (arning) |
| Surveillance | Alimentation d'énergie interne |
| Indication de statut de surveillance | Erreur de module, avertissement de module, erreur de la Manche |
Caractéristiques et avantages
Compability
| Utilisation avec le MTU | TU810, TU812, TU814, TU830, TU833 |
| Code de saisie | BB |
Dimensions
| Taille | 119 millimètres (4.7") |
| Largeur | 45 millimètres (1.77") |
| Profondeur | 102 millimètres (4.01"), 111 millimètres (4.37") comprenant le connecteur |
| Poids | 0,2 kilogrammes (0,44 livres.) |
Terminal :
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
