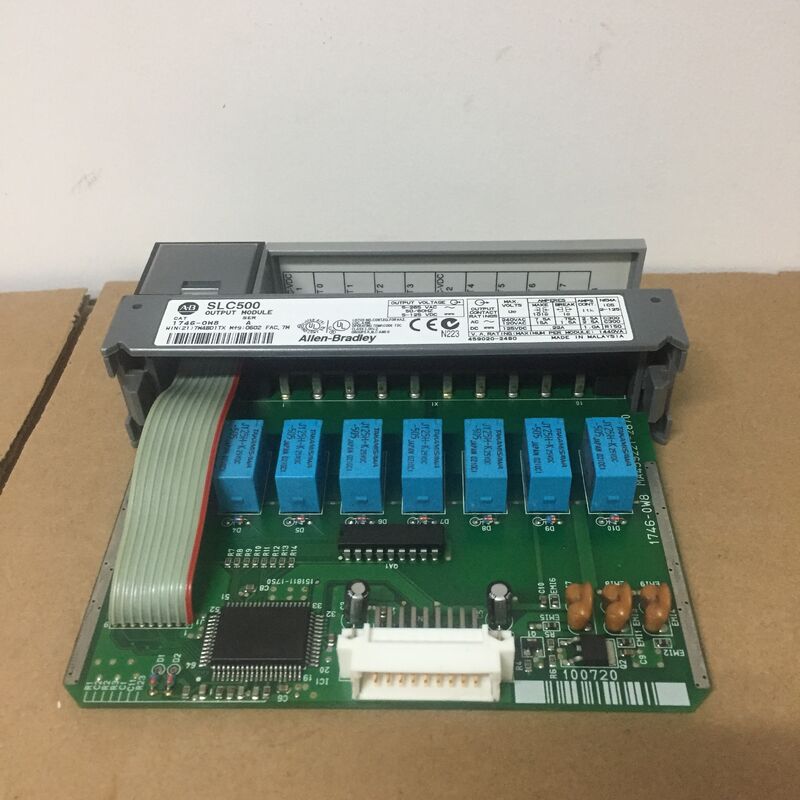

Module d'entrée numérique Allen-Bradley 1746-OW8 SLC 500 avec huit sorties

Description
Le module d'entrée numérique Allen-Bradley 1746-OW8 SLC 500 est livré avec huit (8) sorties. Ce module a une catégorie de tension de relais AC/DC. La température de fonctionnement est de -25 à 60 degrés. Celsius (-13-140 degrés Fahrenheit) et la température de non-fonctionnement est de -40-85 degrés. Celsius (-40-185 degrés Fahrenheit) avec une humidité relative de 5 à 95 % sans condensation. La vibration de fonctionnement de ce module est de 2 g à 10-500 Hz et le choc de fonctionnement de ce module est de 30 g. L'Allen-Bradley 1746-OW8 a une dissipation thermique maximale de 3,7 watts avec 0,138 watts par point.

Le module d'entrée numérique Allen-Bradley 1746-OW8 a une plage de tension de fonctionnement de 5 à 125 V CC et de 5 à 265 V CA à 47 à 63 Hz. Le courant du fond de panier à 5 V CC de ce module est de 85 mA. Le courant du fond de panier à 24 V CC de ce module est de 90 mA. L'Allen-Bradley 1746-OW8 est fourni sous forme d'équipement de type ouvert. Le 1746-OW8 est destiné à être utilisé dans des environnements industriels. Ce module doit être installé dans un environnement avec un niveau de pollution non supérieur à Pollution 2 (tel que défini dans la publication EN/IEC0664-1) lorsqu'il est appliqué dans un environnement de Zone 2. L'enceinte ne doit être accessible qu'au moyen d'un appareil ou d'un outil. Ne débranchez pas l'équipement à moins que l'alimentation ait été coupée. Ne débranchez pas l'équipement si la zone dans laquelle il se trouve est dangereuse. Si cela n’est pas respecté, un arc électrique dangereux sera créé. L'Allen-Bradley 1746-OW8 est un module de sortie relais à huit (8) canaux fabriqué par Allen-Bradley qui est utilisé avec la plate-forme de contrôleur logique programmable (PLC) SLC 500. Il est spécifiquement compatible avec le matériel de style fixe ou modulaire pour une utilisation avec les contrôleurs SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 et SLC 5/05.

Utilisez ce module avec des catégories de tension de fonctionnement de 5 à 125 VCC et de 5 à 265 VCA. Ce module est divisé en deux (2) groupes avec 4quatre (4) canaux par groupe pour permettre un fonctionnement avec des tensions différentes ou identiques. Des dispositifs de suppression de surtension peuvent être installés pour maximiser la durée de vie de fonctionnement conçue du module.

Outre les processeurs SLC, ce module est compatible pour une utilisation dans une topologie d'E/S distantes. Lorsqu'il est utilisé dans un châssis d'E/S distantes, l'emplacement 0 du châssis est réservé à un adaptateur de communication SLC 500. D'autres emplacements sont compatibles pour ce module.

Avec l'utilisation du 1746-OW8, le besoin d'interposer des relais peut être éliminé. Les relais intercalaires sont généralement utilisés pour fonctionner avec différentes catégories de tension. Comme ce module prend déjà en charge la capacité mentionnée, le besoin de circuit interposé est éliminé, ce qui permet d'économiser de l'espace sur le panneau et d'augmenter la rentabilité.

Ce module a un retard de signal similaire de 10,0 ms pour les transitions ON et OFF à charge résistive maximale. Ce module est certifié pour un fonctionnement de classe 1, division 2. Le courant continu par module est de 16,0 ampères CA avec 8,0 A par groupe. Il occupe un seul emplacement du châssis quel que soit l'emplacement d'installation.
