Panasonic MFDDTB3A2 Servo Drive Control Communication en série

Name: Panasonic MFDDTB3A2 Servo Drive Control Communication en série
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: MFDDTB3A2
Price: 10000 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Japon
Nom de marque:	Panasonic
Certification:	CE
Numéro de modèle:	MFDDTB3A2

Les informations détaillées

Lieu d'origine:

Japon

Nom de marque:

Panasonic

Certification:

Numéro de modèle:

MFDDTB3A2

Modèle:

MFDDTB3A2

Condition:

nouveau

Série:

Série de MSD

Taper:

Servo-amplificateur CA

Marque:

Panasonic

Pays d'origine:

Japon

Emballer:

Boîte originale d'usine

Quantité minimale de commande:

1 PIÈCES

Mettre en évidence:

High Light

Mettre en évidence:

Contrôle de la servo-entraînement de Panasonic

Servo-amplificateur CA avec communication en série

Le service de conduite MFDDTB3A2

Informations commerciales

Quantité de commande min:

Prix:

Négociable

Détails d'emballage:

Nouvelle boîte d'origine

Délai de livraison:

3-5 jours ouvrables

Conditions de paiement:

T/T/Paypal

Capacité d'approvisionnement:

Description de produit

Communication série de commande d'entraînement servo Panasonic MFDDTB3A2

Article	Spécifications
Numéro de pièce	MFDDTB3A2
Détails du produit	Série A4 Modèle standard Commande de position par train d'impulsions Commande de vitesse analogique Commande de couple analogique Communication série à contrôle entièrement fermé
Nom de famille	MINAS A4
Série	Série A4
Châssis	Châssis F
Réponse en fréquence (kHz)	1.0
Méthode de contrôle	Position, vitesse, couple, contrôle entièrement fermé, communication série
Fonction de sécurité	sans la fonction de sécurité
Classification I/F de type	Entrée analogique / impulsion
Dimensions (L) (Unité : mm)	130
Dimensions (H) (Unité : mm)	220
Dimensions (P) (Unité : mm)	200
Masse (kg)	6.0
Environnement	Pour plus de détails, veuillez vous référer au manuel d'instructions.

Spécifications de base

Article	Spécifications
Puissance d'entrée : Circuit principal	Triphasé 200 V (+10% -15%) à 230 V (+10% -15%) 50/60 Hz
Puissance d'entrée : Circuit de commande	Monophasé 200 V (+10% -15%) à 230 V (+10% -15%) 50/60 Hz
Retour d'encodeur	Encodeur absolu/incrémental 17 bits (résolution 131072) Encodeur incrémental 2500 P/r (résolution 10000)
À propos du retour d'encodeur	* Lorsque vous l'utilisez comme système incrémental (sans utiliser de données multitours), ne connectez pas la batterie pour l'encodeur absolu. Le paramètre Pr. 0B doit être réglé sur "1" (paramètres d'usine).
Retour d'échelle externe	Communication série
Connecteur E/S parallèle : Entrée de signal de commande	10 entrées (1) Servo-ON, (2) Commutation du mode de contrôle, (3) Commutation de gain/Commutation de limite de couple, (4) Effacement de l'alarme, (5) Inhibition de la course excessive CW, (6) Inhibition de la course excessive CCW. Les autres entrées varient en fonction du mode de contrôle.
Connecteur E/S parallèle : Sortie de signal de commande	6 sorties (1) Alarme servo, (2) Servo prêt, (3) Signal de libération du frein externe (4) Détection de vitesse nulle, (5) Couple dans la limite. Les autres sorties varient en fonction du mode de contrôle.
Connecteur E/S parallèle : Entrée de signal analogique	3 entrées (16 bits A/N : 1 entrée, 10 bits A/N : 2 entrées)
Connecteur E/S parallèle : Sortie de signal analogique	2 sorties (pour la surveillance) (1) Moniteur de vitesse (La surveillance de la vitesse réelle du moteur ou de la vitesse de consigne est activée. Sélectionnez le contenu et l'échelle avec le paramètre.), (2) Moniteur de couple (La surveillance de la consigne de couple, [environ 3V/couple nominal]), le compteur d'écart ou l'écart entièrement fermé est activé. Sélectionnez le contenu ou l'échelle avec le paramètre.)
Connecteur E/S parallèle : Entrée de signal d'impulsion	2 entrées Sélectionnez l'entrée exclusive pour le pilote de ligne ou l'entrée photocoupleur avec le paramètre.
Connecteur E/S parallèle : Sortie de signal d'impulsion	4 sorties Sortez l'impulsion d'encodeur (phases A, B et Z) ou l'impulsion d'échelle de rétroaction (phases EXA, EXB et EXZ) en pilote de ligne. L'impulsion de phase Z et de phase EXZ est également sortie en collecteur ouvert.
Fonction de communication	RS232, RS485
Fonction de communication : RS232	La communication 1 : 1 vers un hôte avec une interface RS232 est activée.
Fonction de communication : RS485	La communication 1 : n jusqu'à 15 axes vers un hôte avec une interface RS485 est activée.
Régénération	Résistance régénérative intégrée (une résistance externe est également activée.)
Mode de contrôle	La commutation entre les 7 modes suivants est activée : (1) Contrôle de position, (2) Contrôle de vitesse, (3) Contrôle de couple, (4) Contrôle de position/vitesse, (5) Contrôle de position/couple, (6) Contrôle de vitesse/couple et (7) Contrôle entièrement fermé.

SÉRIE Panasonic MSD-EX

MSD043P1EA
MSD043P1EB
MSD043P1EC
MSD043P1ED
MSD043P1EE
MSD043P1EF
MSD043P1EG
MSD043P1EH
MSD043P1EI
MSD043P1EJ
MSD043P1EK
MSD043P1EL
MSD043P1EM
MSD043P1EN
MSD043P1EO
MSD043P1EP
MSD043P1EQ
MSD043P1ER
MSD043P1ES
MSD043P1ET
MSD043P1EU
MSD043P1EV
MSD043P1EW
MSD043P1EX
MSD043P1EY
MSD043P1EZ

IV. Amplificateur servo similaire

MSDA3A1A1A
MSDA5A1A1A
MSDA011A1A
MSDA021A1A
MSDA041A1A
MSDA3A3A1A
MSDA5A3A1A
MSDA013A1A
MSDA023A1A
MSDA043A1A
MSDA083A1A
MSDA103A1A
MSDA153A1A
MSDA203A1A
MSDA253A1A
MSDA303A1A
MSDA353A1A
MSDA403A1A
MSDA453A1A
MSDA503A1A
MSDA3A1D1A
MSDA5A1D1A
MSDA011D1A
MSDA021D1A
MSDA041D1A
MSDA3A3D1A
MSDA5A3D1A
MSDA013D1A
MSDA023D1A
MSDA043D1A
MSDA083D1A
MSDA103D1A
MSDA153D1A
MSDA203D1A
MSDA253D1A
MSDA303D1A
MSDA353D1A
MSDA403D1A
MSDA453D1A
MSDA503D1A

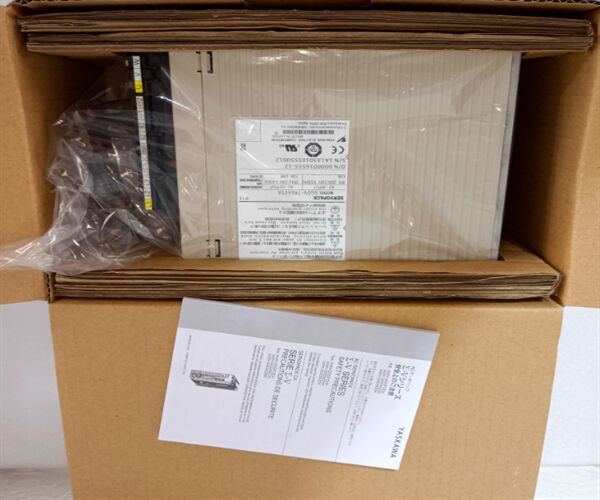

V. Images réelles.
