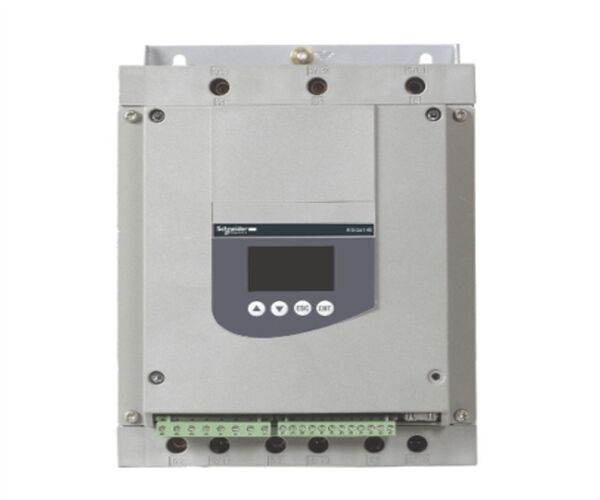

Description de l'ATS48D88Q
Cet Altistart 48 est un régulateur à 6 thyristors utilisé pour le démarrage et l'arrêt doux des moteurs asynchrones triphasés.Il offre des fonctions de démarrage doux et de décélération ainsi que des fonctions de protection de la machine et du moteurIl fonctionne à une tension nominale d'alimentation de 230V à 415V AC et jusqu'à 88A.Le réglage du couple Altistart 48 permet de démarrer sans contrainte mécanique et de contrôler en douceur les transitions hydrauliques, avec une seule rampe d'accélération, les réglages sont rapides et faciles, quelle que soit la charge.S'il est connecté à la ligne d'alimentation du moteur, il convient aux moteurs dont la puissance nominale est inférieure à 45 kW (à 400 V) pour les applications standard et 37 kW (à 400 V) pour les applications sévères.. S'il est connecté aux bornes delta du moteur, il convient aux moteurs dont la puissance nominale est de 75 kW (à 400 V) pour les applications standard et de 55 kW (à 400 V) pour les applications sévères.3 kg et ses dimensions sontIl est conçu pour être utilisé dans les applications les plus courantes pour les machines centrifuges, les pompes, les ventilateurs, les compresseurs et les convoyeurs,qui se trouvent principalement dans la constructionIl est conforme à la norme IEC/EN 60947-4-2 et est certifié CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO et TCF.L'Altistart 48 est connecté directement au bus Modbus via son port de connexion RJ45, Il peut également être connecté aux réseaux Ethernet, Fipio, Profibus DP et DeviceNet via un module (pont ou passerelle) à commander séparément.Il est conçu pour être monté en position verticale (+/- 10 °) sur un panneauAltistart 48 offre des performances élevées avec son système de contrôle du couple (TCS) pour un démarrage et une décélération contrôlés, une intégration facile dans les boîtiers et les systèmes de contrôle.Cette gamme offre également une amélioration continue du fonctionnement de votre machine en réduisant les contraintes mécaniques ou hydrauliques et en limitant les pertes d'énergie et la hausse de température, et plus encore.
Les spécifications de l'ATS48D88Q
Le principal
| Gamme de produits |
Le démarrage 48 |
| Type de produit ou de composant |
Démarreur souple |
| Destination du produit |
Moteurs asynchrones |
| Application spécifique au produit |
Industrie lourde et pompes |
| Nom abrégé du dispositif |
ATS48 |
| Catégorie d'utilisation |
AC-53A |
| Voltage de l'alimentation électrique |
230... 415 V - 15... 10% |
| fréquence d'alimentation |
50...60 Hz - 5 à 5% |
| Puissance du moteur kW |
Connexion de 55 kW à 400 V aux bornes delta du moteur pour les applications sévères
Connexion de 75 kW à 400 V aux bornes delta du moteur pour les applications standard
18.5 kW à 230 V de connexion dans la ligne d'alimentation du moteur pour les applications sévères
22 kW à 230 V de connexion dans la ligne d'alimentation du moteur pour les applications standard
37 kW à 230 V connexion aux bornes delta du moteur pour les applications sévères
37 kW à 400 V de connexion dans la ligne d'alimentation du moteur pour les applications sévères
Connexion de 45 kW à 230 V aux bornes delta du moteur pour les applications standard
45 kW à 400 V de connexion dans la ligne d'alimentation du moteur pour les applications standard |
Complémentaire
| Connexion du dispositif |
Pour les terminaux delta du moteur
Dans la ligne d'alimentation du moteur |
| Type de protection |
Défaillance de phase: ligne
Protection thermique: moteur
Protection thermique: démarrage |
| Les normes |
Pour l'utilisation de l'aéronef |
| Certifications de produits |
Le CCC
CSA
SEPRO
L.U.
C-Tic
Le GOST
NOM 117
Le TCF
Nom de la marque |
| Marquage |
Pour la CE |
| Numéro d'entrée discrète |
5 |
| Type d'entrée discrète |
PTC, 750 Ohm à 25 °C
Logique (arrêt, exécution, LI3, LI4) <= 8 mA 4300 Ohm |
| Logique d'entrée discrète |
Logique positive Arrêt, fonctionnement, LI3, LI4 à l'état 0: < 5 V et <= 2 mA à l'état 1: > 11 V, >= 5 mA |
| Courant de commutation minimum |
10 mA à 6 V CC pour les sorties relais |
| Numéro de sortie discrète |
2 |
| Type de sortie discrète |
(LO1) sortie logique 0 V commune configurable
(LO2) sortie logique 0 V commune configurable
(R1) sorties de relais défaut relais NO
(R2) sorties du relais fin du relais de démarrage NO
(R3) sorties de relais à moteur NO |
| Type de sortie analogique |
courant de sortie AO: 0-20 mA ou 4-20 mA, impédance < 500 Ohm |
| Protocole de port de communication |
Modbus |
| Type de connecteur |
1 RJ45 |
| Lien de données de communication |
Série |
| Interface physique |
RS485 multi-goutte à goutte |
| Taux de transmission |
4800, 9600 ou 19200 bps |
| Fonction disponible |
Parcours extérieur (facultatif) |
| Position de fonctionnement |
Verticalement +/- 10 degrés |
| Taille |
290 mm |
| Largeur |
Pour les véhicules à moteur |
| Profondeur |
Pour les véhicules à moteur |
| Poids net |
80,3 kg |
