PS variable 60HP 45kW 400VAC d'Unidrive de techniques de contrôle d'entraînement de fréquence d'EMERSON SP4402

PS d'Unidrive de techniques de contrôle d'EMERSON SP4402 - 66 livres, 60 HP, 45 kilowatts, 83 ampères, 400V C.A., NOUVEL ORIGINAL.

Plus d'information :

Le SP4402 400 V, la commande double-évaluée est fabriqué par des techniques de contrôle pour la ligne d'UNIdrive des commandes à C.A. Pour le devoir normal, l'application utilise les moteurs à induction auto-aérés, doit être capable de la basse surcharge, et ne devrait pas exiger le plein couple une fois utilisée à de basses vitesses.

Pour résistant, l'application a besoin de couple constant ou le besoin d'être capable de la surcharge élevée, a besoin de plein couple à de basses vitesses. Dans résistant, qui est le défaut, la protection thermique est placée pour protéger les moteurs à induction et les moteurs servo.

Caractéristiques

Le module d'entraînement des techniques de contrôle SP4402 400 V (380V à 480V ±10%) a un résultat continu maximum de devoir normal de 83 A. La puissance nominale de devoir normal à 400 V est 45 kilowatts. La puissance nominale normale de moteur de devoir à 460 V est de 60 puissances en chevaux. Le courant de pointe normal de devoir pour le SP4402 est 91 A.

Pour résistant, le courant de sortie continu maximum d'Unidrive est 74 A. Le courant de pointe de boucle ouverte dans résistant est 111 A, et le courant de pointe en circuit fermé dans résistant est 129,5 A. La puissance nominale à 400 V est 37 kilowatts et la puissance de moteur à 460 V est de 60 puissances en chevaux en mode résistant.

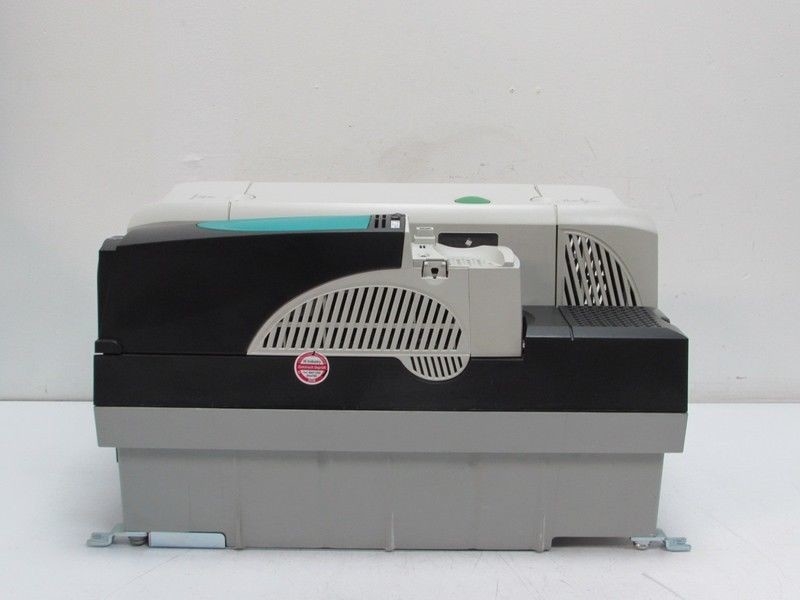

Sur en haut à gauche l'avant des techniques de contrôle SP4402 est la connexion d'approvisionnement à C.A. À côté de la connexion d'approvisionnement à C.A., vers la droite, sont les connexions d'approvisionnement de C.C. Le filtre interne d'EMC est sous la connexion d'approvisionnement à C.A.

Les caractéristiques inférieures avant de l'Unidrive SP4402 sont les connecteurs de moteur et la résistance de frein. Elles sont sur l'avant gauche et le milieu respectivement, suivi du mode de C.C de basse tension permettent le secteur qui est situé sur l'avant en bas à droite.

Avantages :

Les techniques de contrôle SP4402 utilise des modules d'option pour la représentation optima. Les modules d'option disponibles pour le SP4402 Unidrive incluent plusieurs modules de code à couleurs de solution. Il y a cinq modules d'option de retour, sept modules d'expansion d'entrée-sortie d'automation, 5 modules d'utilisation pour l'automation, et neuf modules de solutions de Fieldbus. Le SP4402 a également des options de clavier numérique.

NOTE :
Les techniques de contrôle SP4402 est machinées pour l'installation dans une clôture. Quelques options de montage incluent IP54 comme norme ou support d'à travers-panneau. Les caractéristiques à considérer en installant sont le classement par taille de clôture et la disposition, le module de solutions d'option s'adaptant et comment cela s'inséreront dans la clôture, les arrangements de couple, et finalement l'emplacement du terminal. L'estimation d'IP du SP4402 dépend de l'installation de la commande.

Il y a des protections à considérer pour l'installation comprenant des niveaux d'humidité dans le secteur d'installation d'entraînement. Ceci inclut l'eau de pulvérisation et de égouttement aussi bien que la condensation. Une autre considération est contamination avec les matériaux qui sont électriquement des secteurs conducteurs ou poussiéreux qui pourraient trifouiller la capacité de la fan de se refroidir. Elle ne devrait pas être installée dans les secteurs qui pourraient potentiellement avoir le flux d'air prohibitif ou l'exposition aux gaz corrosifs. Les techniques de contrôle conduisent devraient être employées et stockées dans les gammes spécifiques dans le manuel d'utilisation.
