Canaux discrets d'évier d'Allen Bradley 1771-IBD 10-30VDC de module d'entrée de Digital

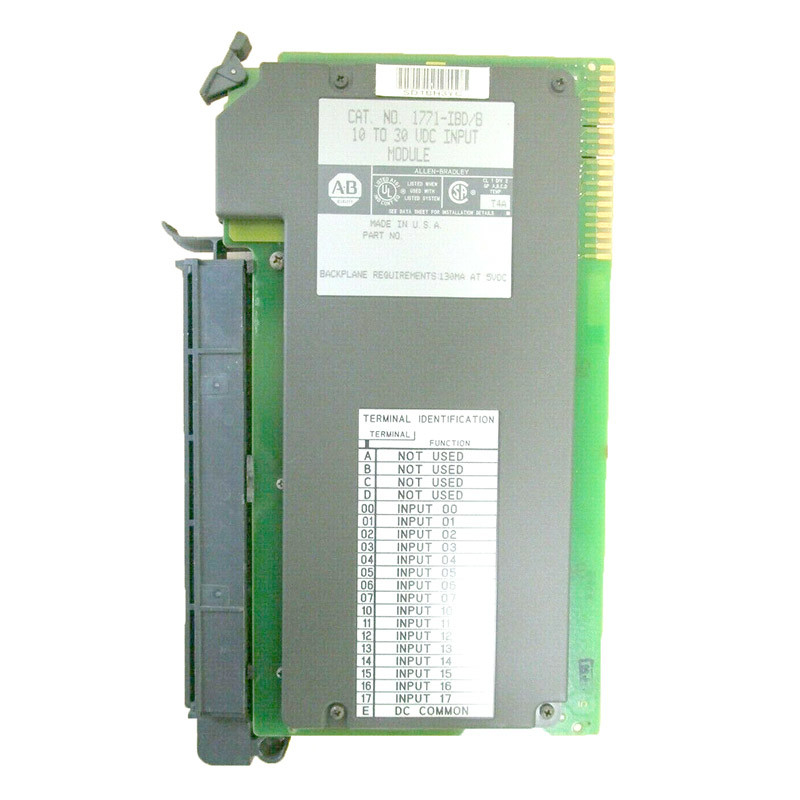

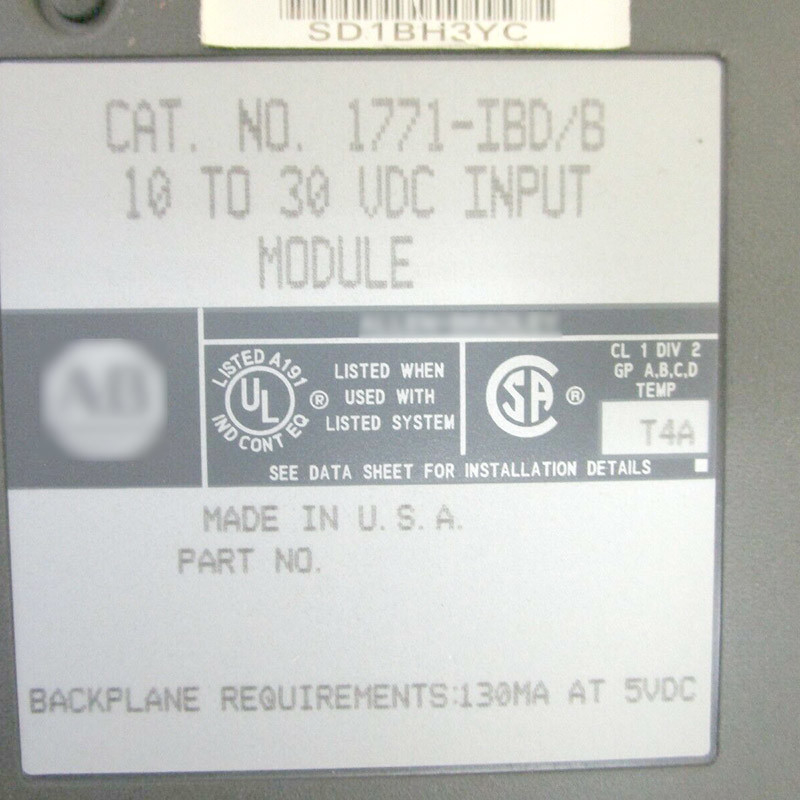

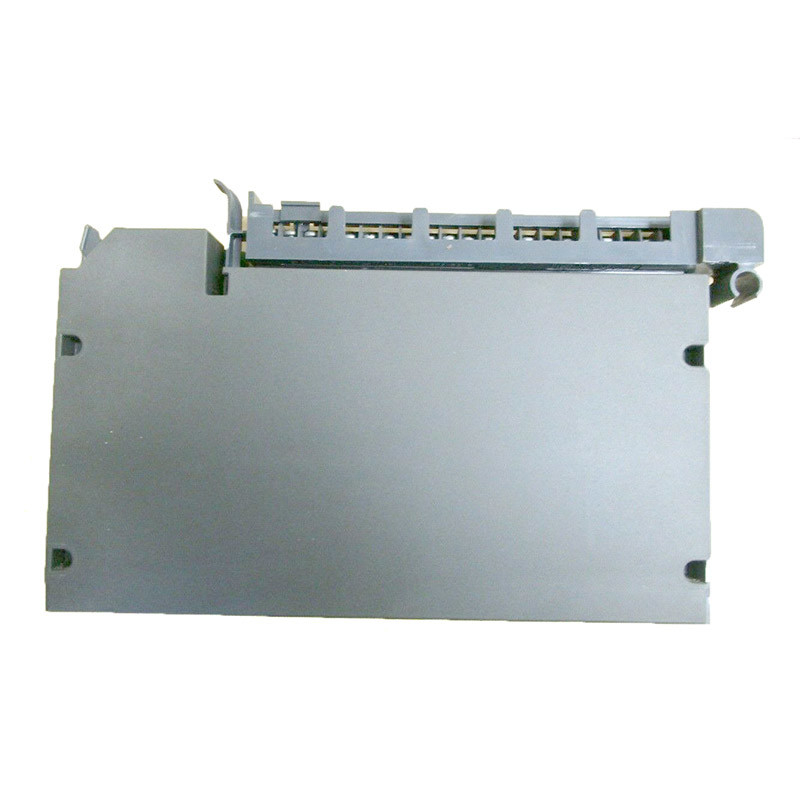

AB 1771-IBD est une entrée discrète qui fait partie de la famille de produits 1771. Ce module est un composant simple de largeur de fente qui caractéristique principal seize (canaux d'entrées 16) 10-30VDC discrets. Il est monté aux 1771 châssis disponibles l'uns des excepté 1771-A1, 1771-A2 et 1771-A4.

Des modules d'entrée discrets tels que 1771-IBD sont typiquement utilisés pour connecter le champ signalant des dispositifs tels que des commutateurs, capteurs, les contacts auxiliaires qui représentent l'état du processus. Il est particulièrement compatible pour l'usage avec "MARCHE/ARRÊT" ; 1 ou 0 ou dispositifs binaires d'opération.

Le 1771-IBD vient avec dix-huit (18) indicateurs de LED qui fournit l'information concernant le statut de module et le présent de statut de signal à chaque canal d'entrée du module. Il vient également avec un bras de câblage de champ avec le numéro de la pièce compatible de rechange de 1771-WH. Des bras de câblage de champ sont utilisés pour fournir la méthode de câblage modulaire pendant qu'ils peuvent être enlevés du module en terminant des signaux. En plus, ils contribuent à la facilité de l'entretien pendant qu'ils peuvent être enlevés et installés sur les modules compatibles sans besoin de déconnecter les fils joints.

Le 1771-IBD exige un courant d'entrée minimum de 4.5mA à 10VDC et à 15mA à 30VDC tandis que le courant hors état minimum de 2.0mA @ 5VDC. Il a un retard de signal d'entrée de 1ms pour le bas à la transition de signal élevée et 1ms ou 6ms pour haut à la basse transition de signal aussi bien. Il a une dissipation de puissance évaluée de 7,3 watts (maximum), de 1,0 watts (mn) et de dissipation thermique de 24,7 BTU/hr (maximum), 3,4 BTU/hr (mn).

Le 1771-IBD vient avec un bras du câblage 1771-WH pour la facilité du câblage et le remplacement simplifié du module en cas de défaut de fonctionnement de module, de ce fait éliminant la nécessité de déconnecter le câblage d'abord. Il soutient l'adressage d'entrée-sortie de fentes de ½, 1, et 2. Il est compatible avec des dispositifs de source-commutation tels que des commutateurs de sec-contact, des émetteurs électromécaniques, et des dispositifs de panneau-commutation comme les sélecteurs et le bouton poussoir. Le module 1771-IBD a 16 entrées avec 10 à 30 volts de C.C d'évier (charge de source) de catégorie de tension. Il a une gamme de tension de fonctionnement de 10 à 30 volts de C.C. Il a un retard typique de signal de 1,3 millisecondes (±0.1) à un état sur-C.C et de 1,3 millisecondes (±0.1) à un état -C.C. Il a un courant hors état maximum de 2mA et une charge actuelle de carte mère de 130 mA. Il a une dissipation de puissance maximum de 6W et une dissipation thermique de 20,3 BTU/hour. Il est installé dans un châssis 1771 d'entrée-sortie contenant un processeur de PLC. Des bandes de saisie pour le mettre dans la fente droite sont trouvées entre les bornes 16 et 18 pour le connecteur supérieur et entre les bornes 10 et 12 pour le connecteur inférieur. Le module 1771-IBD a 1 indicateur vert et 16 indicateurs rouges d'indication du côté client au panneau avant. Il contient l'isolement optoelectrical pour protéger les circuits de système contre les coupures électriques. Il contient également une caractéristique de filtrage d'entrée pour réduire le bruit électrique.
