AB 1771-ASB, PLC 5 Hardware de l'adaptateur d'entrée/sortie à distance (RIO)
Spécifications techniques pour 1771-ASB
| Produit de fabrication |
Automatisation Rockwell |
| Marque |
AB |
| Numéro de pièce/catalogue |
1771 - ASB |
| Type de module |
Module d'adaptateur I/O |
| Famille de produits: |
SLC 500 |
| Port |
Adaptateur d'entrée/sortie à distance universel |
| Type de produit: |
Module d'adaptateur RIO |
| Taux de communication |
57.6 kbit/s, 115 kbit/s, 230 kbit/s |
| Des connecteurs |
Le bras de câblage 1771-WB |
| Logiciel de programmation: |
Le logiciel RSLogix5 |
| Courant de fond (à 5 volts) |
10,0 ampères |
| Port de communication: |
R/E à distance (RIO) |
| Température de fonctionnement |
32°F à 140°F (0°C à 60°C) |
| Les câbles |
Belden 9463 |
| Montage: |
Dans le châssis |
| Température de stockage |
-40°F à +185°F (-40°C à +85°C) |
| Courant de fond: |
1 mA à 5 V de courant continu |
| Touche du connecteur inférieur |
16 à 18 ans |
| Immunité au bruit: |
La norme ICS 2-230 de la NEMA |
| L'humidité: |
5% à 95% non condensés |
| UPC |
10612598127532 |
| Nombre de connexions: |
32 |
| Le poids |
10,9 livres (0,9 kilogrammes) |
| Certificats: |
Liste UL, certifié CSA, classe I, division 2 groupes A, B, C, D, conforme à la CE pour toutes les directives applicables, certifié marine, marqué C-tick pour toutes les lois applicables |
| Les dimensions |
3.5 x 6,5 x 2,0 pouces (89 x 165 x 51 millimètres) |
Vers 1771-ASB
L'AB 1771-ASB est un module d'adaptateur d'E/S à distance universel PLC 5. Il s'interface avec les modules d'E/S dans un châssis d'E/S 1771 avec un port de scanner d'E/S à distance pour un processeur via une liaison E/S.L' utiliser au lieu de câblage direct réduit le démarrage, les coûts d'installation et d'entretien par l'E/S étant plus proches des actionneurs et des capteurs.Il est compatible avec 32 appareils d'adaptateur I/O via la liaison I/O et il utilise une résistance de terminaison de 82 Ohm ou 150 Ohm.
Le module 1771-ASB a un débit de communication de 57,6 Kbps, 115 Kbps et 230 Kbps et il pèse 1,9 livre.2WPour l'installation, il doit être monté dans la fente la plus à gauche du châssis 1771 avec les modules d'E/S contrôlés par un processeur PLC 5.,Le module 1771-ASB est équipé d'indicateurs de diagnostic de défaut actifs, de défaut d'adaptateur et de rack d'entrée/sortie, de 2 ensembles de commutateurs et d'un bras de câblage de terrain.Il fournit une transmission de données plus rapide et la numérisation de l'arrière-plan jusqu'à 2500 pieds à 230.4K Baud. Il prend en charge la communication en série et lit/écrit des données en parallèle. Il prend en charge le châssis I/O à 4, 8, 12, 16 ou 32 fentes et l'adressage I/O à 1 et 2 fentes.Le 1771-ASB améliore le temps d'analyse et l'économie d'espace d'image d'E/S en scannant tous les emplacements sauf les 4 derniersIl facilite le dépannage grâce à ses fonctionnalités de diagnostic améliorées.
Le 1771-ASB est un matériel AB appartenant à la famille de produits PLC 5 de contrôleurs logiques programmables (PLC).Ce matériel électronique est un adaptateur d'E/S à distance qui est utilisé pour interfacer le réseau d'E/S à distance (RIO)En réalité, cet adaptateur RIO répond à la demande du scanner d'entrée/sortie (RIO) à distance dans le réseau. Cet adaptateur prend en charge la transmission de données à la longueur du câble et des vitesses de 10 000 pieds à 57 km/h.6K baud, un scanner de fond plus rapide et une transmission de données jusqu'à 2500 pieds à 230.4K baud.
La communication RIO est implémentée physiquement en suivant la topologie de la chaîne de marguerite.Il en va de même pour ce protocole., soit une résistance de 82 Ohm ou de 150 Ohm peut être utilisée pour terminer le segment.Le câble Belden 9463 ou plus communément appelé Belden Blue Hose est utilisé pour le protocole d'E/S à distance.

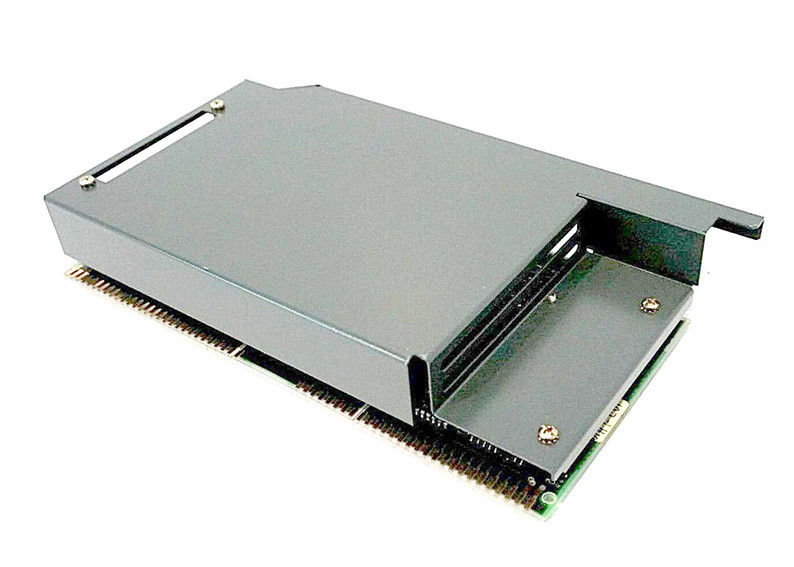

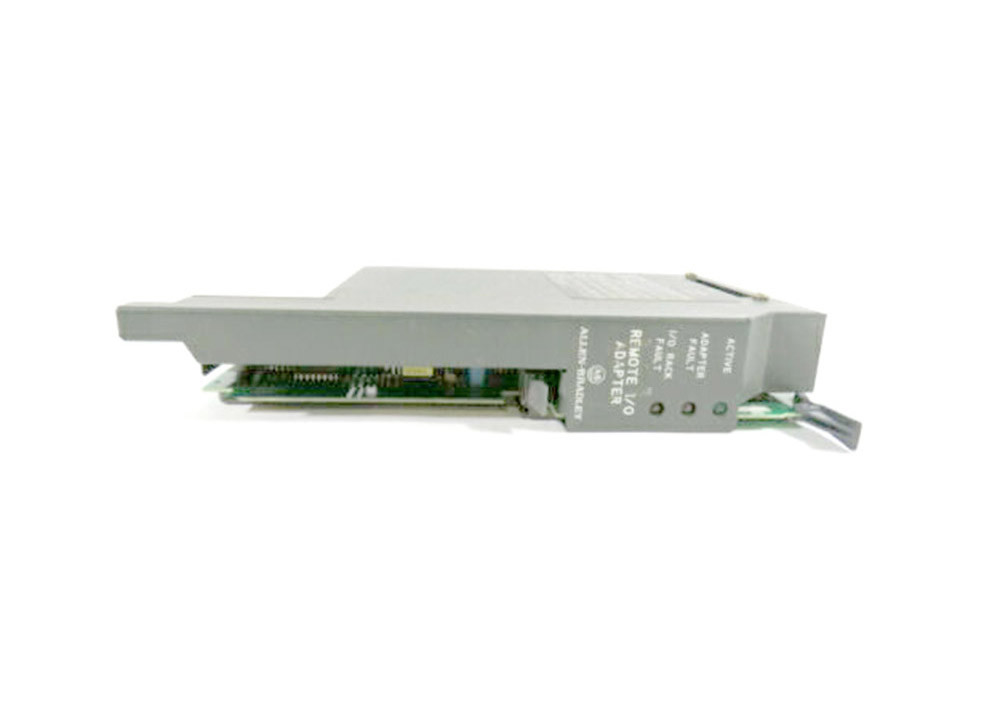

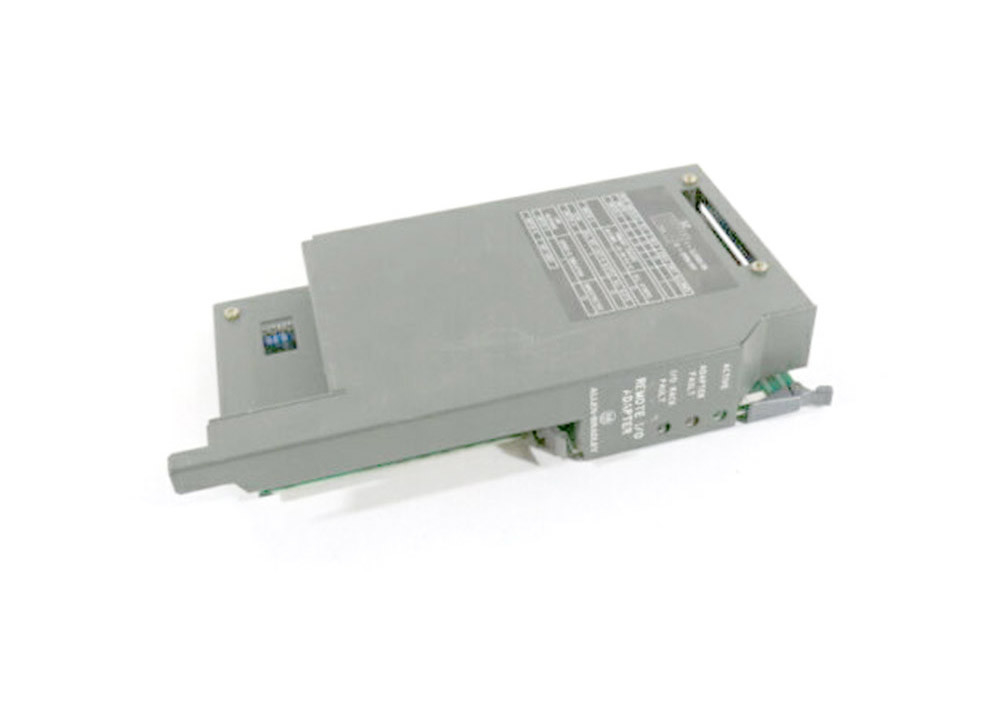

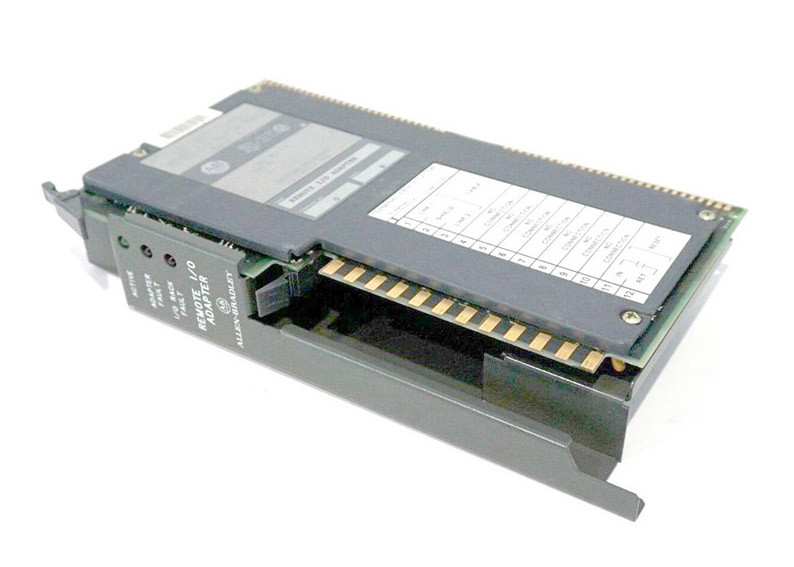

Ce module est équipé d'indicateurs d'état tels que ACTIVE, ADAPTER FAULT et I/O RACK FAULT. Pour l'état ACTIVE, le voyant LED doit être vert pour indiquer un fonctionnement normal.Lorsqu'une défaillance de l'adaptateur est constatée, la lumière rouge s'allume tandis que pour la faille de rack, la LED rouge s'active.
Ce module reçoit/envoie des données du/vers le scanner E/S sous forme en série, lit/écrit des données des/vers les modules d'entrée sous forme parallèle, lit/écrit des données des/vers les modules de sortie sous forme parallèle.Le logiciel de configuration utilisé avec ce module est le logiciel de programmation RSLinx et RSLogix 5.
