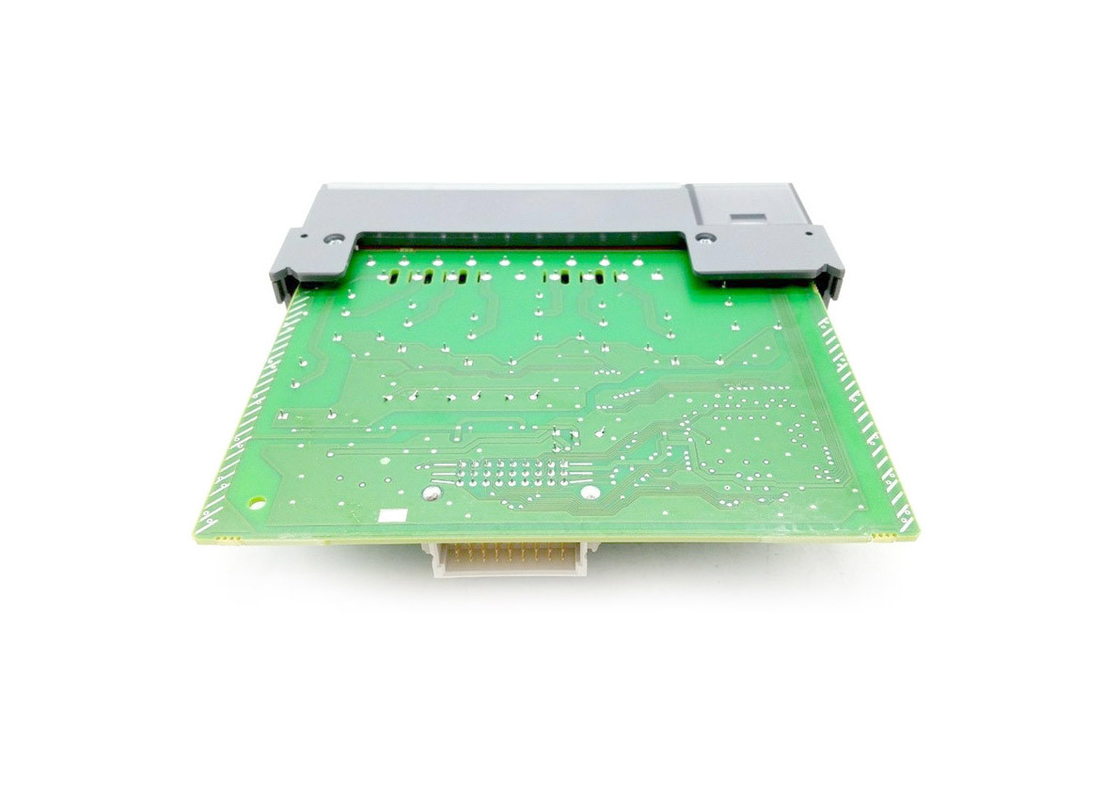

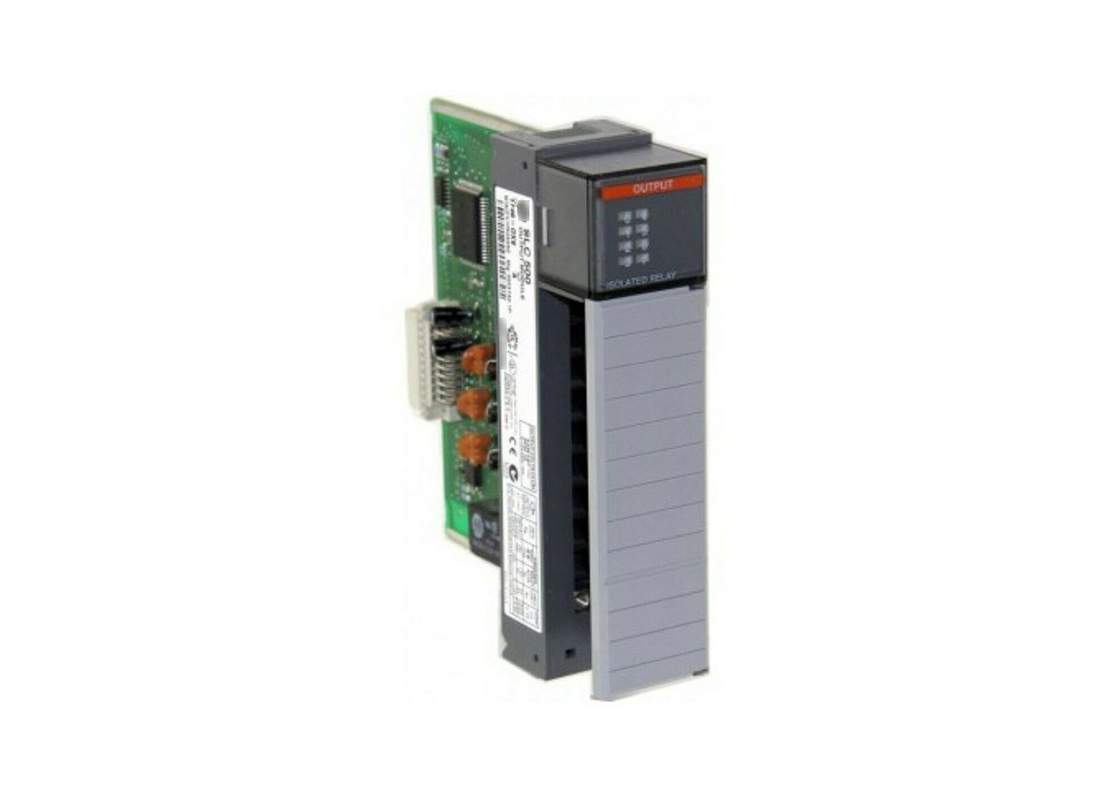

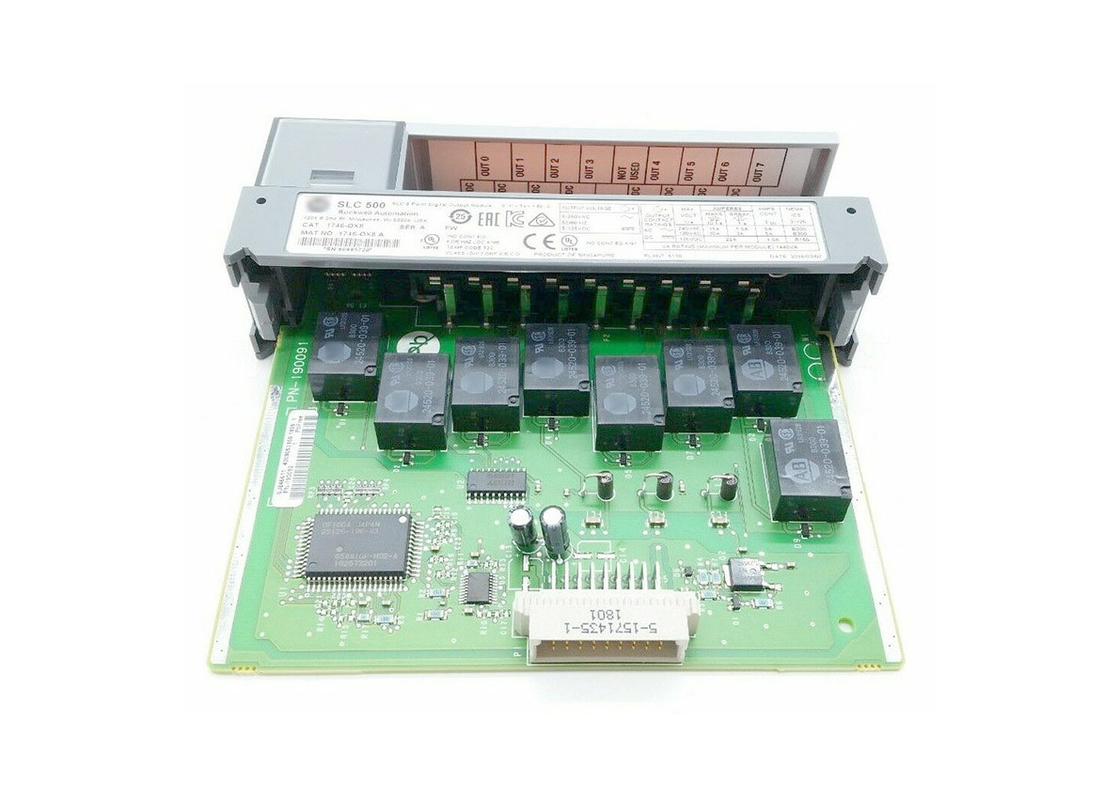

AB 1746-OX8, module de sortie de contact de SLC 500 Digital

L'AB 1746-OX8 est un module d'E/S numérique SLC 500.un module de sortie de relais avec des capacités de contact de relais de 30 A au maximum pour chaque prise et rupture à 120 volts AC et de 15 A au maximum pour la prise et 1.5 Une rupture à 240 V CA. À une tension continue de 5 A pour les deux tensions CA, le module a une marque de 3600 VA et une rupture de 360 VA. Pour les tensions CC, la marque et la rupture maximales sont de 0.22 A chacun à 125 Volt DC et les deux 1.2 A chacun à 24 Volts CC. Continu 1 A à 125 Volts CC et 2 A à 24 Volts DC ont tous deux une marque et une rupture de 28 VA chacun. Les indicateurs d'état sont disponibles avec ce module.Il peut être monté dans un châssis et a un boîtier de type ouvertVous devez vous rappeler d'installer et de retirer le module uniquement lorsque la puissance n'est pas appliquée au châssis.

Il a un courant de sortie de 3 A à 120 Volt AC et un courant de sortie de 1,2 A à 24 Volt DC. La tension de fonctionnement de ce module varie de 5 à 125 V AC et de 5 à 265 V DC.La consommation de courant du plan arrière à 5 Volts CC est de 0.085 A et 0.090 A à 24 Volts CC. Il a également un retard de signal de charge résistive maximal de 10 millisecondes pour l'OFF et l'ON.Le courant de charge minimum de ce module est de 10 mA à 5 volts CC et sa fuite maximale hors état est de 0 mAIl convient de noter que le courant continu par module doit être limité à 1440 VA.Ce module est équipé d'un système d'immunité contre le bruit ICS 2 à 230 standard NEMA et d'un isolement électro-optique de 1500 volts entre les bornes d'E/S et la logique de commandeLa plage de température de fonctionnement de ce module, en particulier pour l'air entourant le système, est de 0 à 60 degrés Celsius et la température de stockage varie de -40 à 85 degrés Celsius.Sa vibration de fonctionnement est de 0Le choc de fonctionnement de ce module est de 10 g. Le module 1746-OX8 a une dissipation thermique de 0,825 watts par point,une dissipation minimale de 2.590 watts, et une dissipation totale de 8.60 watts.
