AB 1747-L511, Matériel Modulaire SLC 500, 0 à 60 degrés Celsius
Spécifications techniques pour 1747-L511
| Fabricant |
Rockwell Automation |
| Marque |
AB |
| Numéro de pièce/de catalogue |
1747-L511 |
| Série |
SLC 500 |
| E/S |
960 maximum |
| Type de module |
Processeur SLC 5/01 |
| E/S analogiques |
480 |
| Mémoire : |
Jusqu'à 1 Ko, RAM sauvegardée par batterie |
| Mémoire utilisateur |
1 000 instructions |
| Temps de balayage du programme |
1,6 ms/K |
| Capacité d'E/S |
3940 |
| Châssis d'E/S |
3 |
| Temps de balayage des E/S |
2,6 millisecondes |
| Emplacements de module de châssis |
30 |
| Communication |
DH485 |
| Mémoire de sauvegarde |
EEPROM |
| Courant du fond de panier (5 Volts CC) |
350 milliampères |
| Température ambiante |
0 à 60 degrés Celsius |
| Courant du fond de panier (24 Volts CC) |
105 milliampères |
| Mémoire de sauvegarde par batterie : |
Oui ; 1747-BA |
| Température de fonctionnement |
0-60 Celsius |
| Logiciel de programmation : |
Logiciel RSLogix500 |
| UPC |
10662073748264 |
À propos du 1747-L511

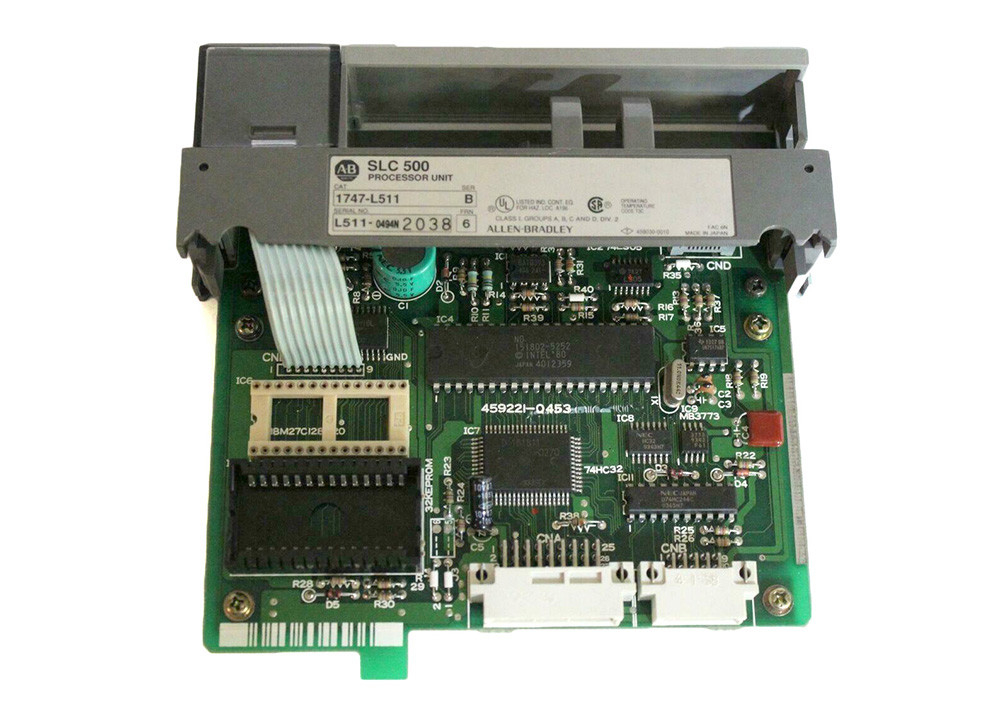

L'Allen Bradley 1747-L511 est un processeur SLC 5/01 et fait partie du système SLC 500. Il s'agit d'un petit processeur facile à utiliser avec un large éventail d'applications, notamment le contrôle de petits processus, la manutention, le contrôle CVC, etc. Il contient un jeu d'instructions avancé basé sur un processeur PLC-5 et peut être autonome ou distribué pour les applications SCADA.
Le processeur 1747-L511 dispose d'une mémoire utilisateur totale de 1 Ko. Il dispose de jusqu'à 960 E/S numériques locales ; son temps de balayage du programme par mot-clé est de 8 millisecondes et il a un temps de balayage des E/S de 2,6 millisecondes. Avec un courant de fond de panier de 350 mA à 5 Volts CC et de 105 mA à 24 Volts CC, il a un maximum de 3 châssis d'E/S locales avec un maximum de 30 emplacements d'E/S de module dans les châssis d'E/S locales. Pour la communication, il utilise DH-485 qui ne peut qu'envoyer ou recevoir des messages, mais ne peut pas l'initier. Pour la programmation, il prend en charge le logiciel RSLogix 500.
Ce module n'est pas compatible avec les modules 1746-BLM, 1746-BTM, 1746-MPM, 1746-HS, 1746-HSCE, 1746-QV, 1747-SN, 1747-SDN ou 1747-SCNR15. Il est destiné à être utilisé dans des environnements industriels propres et secs, avec une température de fonctionnement de 0 à 60 degrés Celsius et un choc de fonctionnement de 30 g. Il dispose d'une batterie de secours pour le module 1747-L514 et d'une sauvegarde par condensateur pour le module 1747-L511, et comprend des indicateurs d'état LED rouges RUN PC, CPU FAULT, FORCED I/O et BATTERY LOW pour le dépannage et les diagnostics.
Le 1747-L511 est le processeur d'entrée de gamme du matériel de style modulaire du SLC 500. Ce processeur possède les fonctionnalités les plus basiques avec une mémoire de 1 Ko, ce qui lui permet de gérer jusqu'à 3940 signaux d'E/S. Cependant, ce module ne prend pas en charge la mise en œuvre de la topologie d'E/S distante. Il ne peut être étendu que d'un maximum de trois (3) châssis SLC de tout type ou d'un maximum de 30 emplacements d'E/S. Ce processeur est homologué UL selon les normes de sécurité américaines et canadiennes, conforme CE et marqué C-Tick.
Ce processeur dispose d'une option de sauvegarde de mémoire de mémoire morte programmable effaçable électriquement (EEPROM) qui est fondamentalement une mémoire non volatile. Cette mémoire non volatile peut être utilisée pour stocker en permanence un programme d'automate programmable (PLC) afin d'éviter une suppression accidentelle qui est couramment causée par les surtensions et la décharge de la batterie. Il peut également être configuré pour charger automatiquement le programme utilisateur chaque fois qu'un cycle d'alimentation est initié.
La mémoire intégrée de ce processeur est une mémoire vive (RAM) qui est maintenue par une batterie au lithium qui peut durer jusqu'à deux (2) ans. La charge de la batterie est indiquée par le voyant LED Battery Low qui s'active lorsque la tension de la batterie est faible. Cette batterie est remplaçable par 1747-BA, cependant, ne remplacez pas la batterie lorsque l'alimentation est coupée. Le processeur doit être activement alimenté lors du remplacement, sinon, les programmes utilisateur sont supprimés.
Ce processeur dispose d'autres indicateurs d'état LED installés en plus de l'indicateur de batterie. Ces indicateurs incluent Run, CPU Fault et Forced I/O.
