La GE Fanuc IC660EBA023, thermocouple de génie a entré l'Assemblée de l'électronique de bloc

Je suis Fanuc IC660EBA023, génie thermocouple bloc électronique d'entrée

Les informations techniques

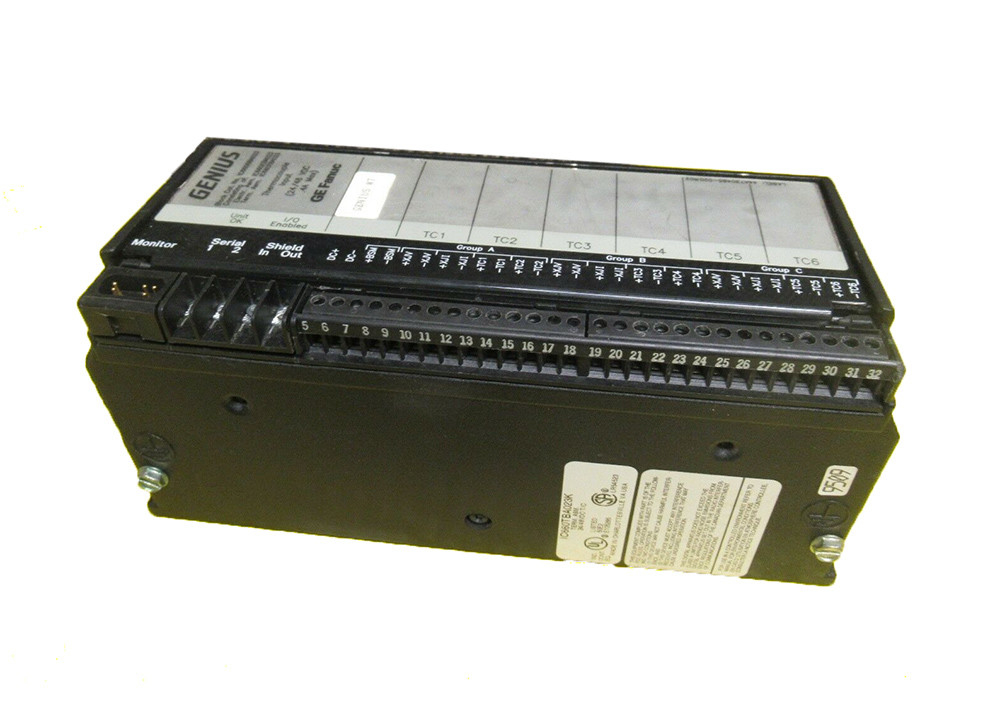

L'ensemble électronique IC660EBA023 est un ensemble électronique de bloc d'entrée de thermocouple GE Fanuc Genius I/O. Cet ensemble électronique appartient à la série de blocs GE Fanuc Genius I/O,et il fournit une interface à un large éventail d'analogueL'assemblage électronique IC660EBA023 et l'assemblage terminal IC660TBA023 forment le bloc de thermocouple Genius.Chaque bloc de génie nécessite un terminal pour le câblage de base, connexion à des appareils de terrain et à des moniteurs portatifs, et stockage des paramètres de configuration de bloc par EEPROM.L'assemblage électronique fournit le microprocessage et effectue les communications de blocL'ensemble électronique IC660EBA023 est constitué de blocs d'entrée de 24/48 Volts DC avec 6 canaux d'entrée répartis en 3 groupes isolés de 2.Chaque groupe comporte 2 thermocouples et 2 circuits d'entrée de compensation par jonction à froid (CJC), et il y a une tension d'isolation de 300 Volts entre les groupes.

Le bloc d'assemblage électronique IC660EBA023 surveille principalement les signaux de température, mais il peut également être utilisé pour mesurer les signaux d'entrée de basse tension des dispositifs de terrain.Chaque canal d'entrée est conçu pour interfacer le JChaque canal d'entrée peut être configuré comme un capteur interne, un capteur externe ou une valeur définie par l'utilisateur.Pour une plus grande précision de mesure, chaque mesure d'entrée peut être réglée jusqu'à +/-100 degrés Celsius ou +/-100 degrés Fahrenheit.et il fournit des fonctionnalités de diagnostic avancées comme la détection de fil ouvertIl est doté d'une conception ouverte qui permet de le monter dans n'importe quel emplacement ou configuration.et son ensemble de base de terminal compatible permet le retrait ou le remplacement de l'ensemble de terminal sans avoir besoin de reconfigurer le câblage du côté du champ.

À propos de IC660EBA023

L'assemblage électronique GE Fanuc IC660EBA023 Genius I/O Thermocouple Input Block fait partie d'un bloc d'entrée à 6 canaux conçu pour surveiller les entrées de température.Cet ensemble électronique est équipé de thermocouples standard connectés à chaque entrée pour la détection et la mesure des signaux d'entrée de basse tension. The IC660EBA023 Electronics Assembly is supplied either as a separate electronics assembly unit comprising a thermocouple block and LED indicators and other electronic circuits or as a complete factory-assembled block like the IC660BBA023 I/O Block that comprises the electronics assembly and a terminal assembly like the IC660TBA023 Terminal AssemblyL'assemblage électronique IC660EBA023 comporte 6 circuits d'entrée disposés en trois groupes isolés de 300 volts CC,et sur chaque groupe sont 2 circuits de thermocouple et 2 entrées de compensation de jonction froide à distance (CJC), qui fournissent une compensation de jonction à froid pour les mesures d'entrée.

Chaque entrée IC660EBA023 de l'assemblage électronique peut se connecter à des thermocouples de type J, K, T, E, B, R, S et N, et chaque canal d'entrée peut être configuré pour un capteur externe, un capteur interne,ou une valeur définie par l'utilisateur pour le CJCL'assemblage électronique IC660EBA023 a une tension de fonctionnement nominale de 24/48 Volts CC (avec une plage de tension de fonctionnement de 18 à 56 Volts DC) et une puissance nominale de 9,0 Watts.Chaque entrée IC660EBA023 de l'assemblage électronique a une plage de mesure de tension de -25 millivolts à 150 millivolts et une résolution de +/-10 microvoltsChaque canal d'entrée a une précision de 8,0 Hertz et une plage de filtrage de +/- 2 microvolts par degré Celsius.Le CJC interne a une plage de mesure de 0 à 60 degrés Celsius et une résolution de +/-0Un CJC externe à distance signale des signaux d'entrée dans les valeurs analogiques de tension ou de courant,et il offre une plage de mesure de -25 à 150 degrés Celsius avec une précision de +/-00,1 degré Celsius.

Spécifications techniques pour IC660EBA023
