Détails sur le produit:
Conditions de paiement et expédition:
|
| Marque: | GE Fanuc | Modèle: | IC660BBA104 |
|---|---|---|---|
| Série: | Série 90-70 | Type de produit: | Bloc d'entrée/sortie |
| Nombre de points d'entrée/sortie: | 6 | Nombre d'entrées: | 4 |
| Nombre de sorties: | 2 | Type de tension: | C.A. et C.C |
| Voltage nominal nominale: | 115 volts courant alternatif, 125 volts courant continu | Garantie: | 1 année |
| Mettre en évidence: | Module de sortie positif de logique d'ESCPP,Module de sortie positif de la logique 24VDC,RS485 Digital je module d'O |
||

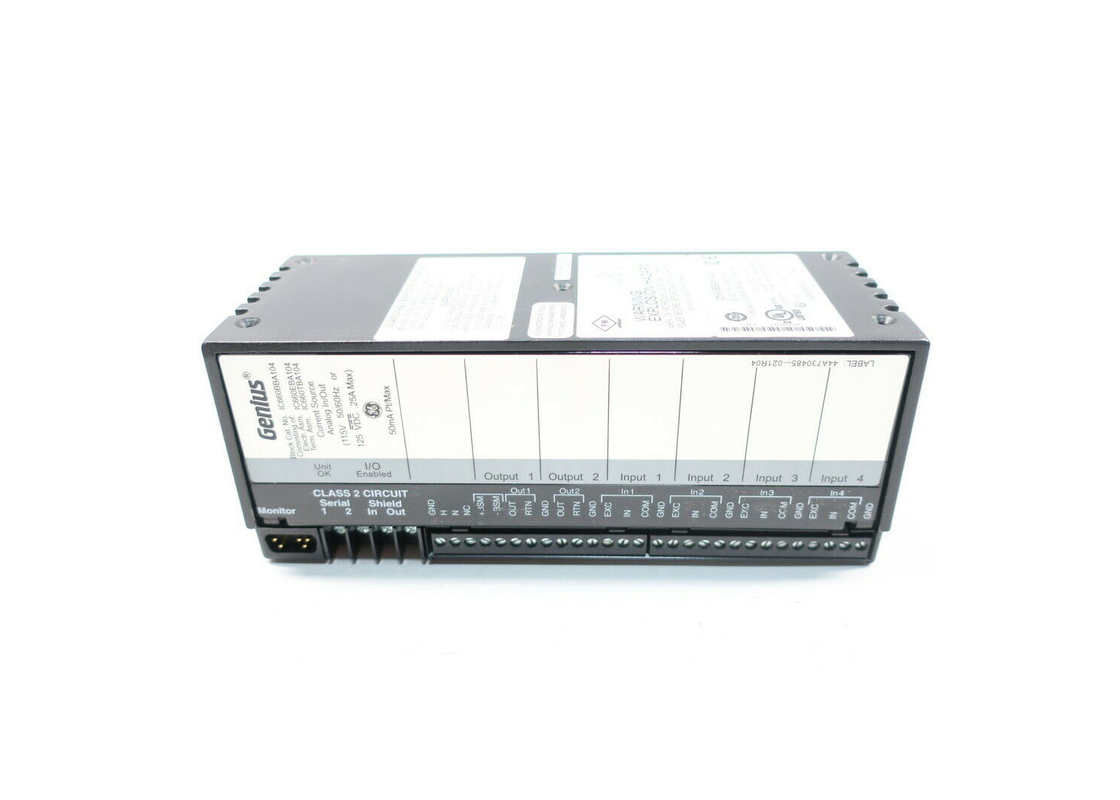

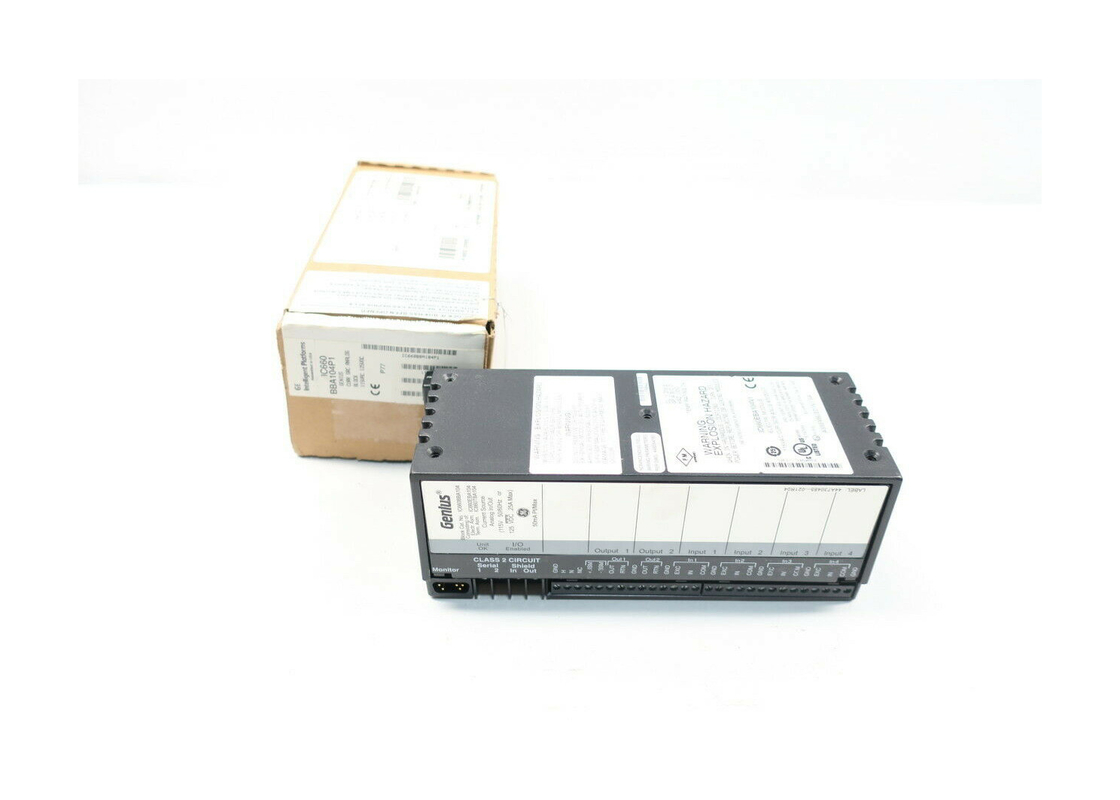

L'IC660BBA104 est un bloc d'entrée/sortie analogique Genius de la série GE Fanuc 90-30 PLC. Il appartient au groupe des modules mixtes analogiques et peut être alimenté à 115 VAC ou 125 VDC.Il dispose de quatre entrées et de deux sorties dont la plage d'E/S est comprise entre 4 mA et 20 mA et fournit au système différents types de diagnosticsLes circuits sont isolés, et la précision de l'entrée est aussi précise que 0,1%.
L'alimentation est fournie au bloc et à tous les circuits à partir d'une seule entrée, de sorte que l'alimentation externe n'est pas nécessaire pour traiter les signaux.les circuits appliquent une mise à l'échelle linéaire pour les convertir en unités d'ingénierieAvec chaque balayage, 8 octets de données contenant ces données d'ingénierie sont diffusés.Le bloc fournit une sortie qui se connecte à un module de commutation de bus (IC660BSM21) et est compatible avec les contrôleurs de bus GeniusPour configurer le bloc d'entrée/sortie analogique IC660BBA104, l'utilisateur a besoin d'un moniteur portatif de version 3.7 ou ultérieure.Les processeurs compatibles avec le bloc sont rev. 105 ou plus pour les PLC de la série 6 et rev. 3.0 ou plus pour les PLC de la série 5.
Le bloc peut être configuré pour détecter les alarmes d'entrée, maintenir le dernier état de sortie ou un état par défaut et recevoir une rétroaction de sortie.et le bloc peut fonctionner s'il y a une redondance du processeurLes contrôles diagnostiques comprennent la détection du fil ouvert d'entrée, les alarmes haute et basse d'entrée pour chaque entrée individuellement, la détection des signaux d'entrée/sortie au-dessus et au-dessous de la plage, et les erreurs de rétroaction de sortie.Le bloc d'entrée/sortie analogique IC660BBA104 Genius comporte 32 bornes. La source d'alimentation se connecte aux terminaux 5 et 6. Les câbles d'entrée/sortie se connectent aux entrées autoalimentées 17 à 32. Les sorties se connectent aux terminaux 11-12 et 14-15.une résistance de 10 ohms est nécessaire pour éviter les dommages au circuitLe module de commutation des bus se connecte aux terminaux 9-10.
| Voltage nominal: | 115 VAC/ 125 VDC |
| # de points: | 4 entrées / 2 sorties |
| Plage d'entrée: | 4 à 20 mA |
| Plage de sortie: | 4 à 20 mA |
| Voltage de fonctionnement: | 93-132 VAC / 105 à 145 VDC |
| Points par commune: | Un groupe de 4 entrées et un groupe de 2 sorties |
|
Type de bloc: CatalogueNomres: 115 VAC / 125VDCCurrent Quelle source Analogue Bloc TerminalAssemblyUniquement électroniqueAssemblyUniquement 24 / 48VDCCurrent Quelle source Analogue Bloc TerminalAssemblyUniquement électroniqueAssemblyUniquement |
Quatre circuits d'entrée / 2 circuits de sortie Le produit doit être présenté dans un emballage de qualité supérieure.Les données de l'échantillon sont fournies par les autorités compétentes de l'État membre. |
|
Taille(hauteur x largeur x profondeur) Poids: Les LED (bloc d'entrée/sortie): dissipation de chaleur: BSMContrôle: |
8.83 ′′ (22.44cm) x 3.50 ′′ (8.89cm) x 3.94 ′′ (10.00cm) 4 lb. (1,8 kg) UnitOK,I/OActivé 12 watts maximum Commutateur un 24 / 48 VDC BSM (IC660BSM021) |
| Isolement de bloc à bloc: groupe à groupeIsolement: | 1500 V pendant une minute 300 V rms |
|
Pour les appareils de commande électrique, la puissance de commande électrique doit être supérieure ou égale à:Voltage d'alimentation et courant maximal Fréquence / ondulation Temps d'arrêt de l'alimentation |
115 VAC 125 VDC V VDC 250 mA Le système de régulation de la puissance 47 ∼ 63 Hz 10% - Je ne peux pas. éclaboussure 1 cycle 10 mS Min. |
|
Pour les appareils de commande électrique, la puissance de blocage est de 24/48 VDC:Énergie de l'alimentation, tension et courant maximal Temps d'arrêt de l'alimentation |
18 ̊56 VDC 600 mA 10% au maximum. 10 mS min. |
|
Signal d'entrée Caractéristiques:Résolution de l'entrée Temps de conversion des entrées Diagnostics des entrées Isolement de canal en canal Dérive thermique (à partir de 25 °C) |
00,1% de la mesure à l'échelle 1Les résultatsUne 16.6 à 400 mS (sélectionnable par l'utilisateur) 4 à 20 mA 0mA à 25mA En dessous de la portée, Dépasser les limites, Très haut Alarme Faible Alarme Il est ouvert. Fil de 300 volts RMS 70 ppm par degré C typique |
| Impédance d'entrée: | 100 ohms$5% |
| Rejet du mode normal: | ¥ 45 dB à 50, 60 Hz |
|
Excitation de l'entrée Caractéristiques: Il est ouvert. circuit électrique tension courte circuit électrique l'impédance en boucle actuelle |
24 VDC Pour les appareils à combustion 1000 Ohms - Je ne peux pas. (0 mA) à 20 mA) 800 Ohms - Je ne peux pas. 20 mA à 25 mA) |
|
Signal de sortie Caractéristiques:Précision de sortie à 25 C Résolution de sortie Produits mise à jour la fréquence de l'intervalle de surcapacité Diagnostics de sortie:Charge: Drift thermique(à partir de 25C): |
0.15% de la lecture à l'échelle 6Les résultatsUne 6 à 8 mS typiquement de 4 à 20 mA 0mA à 24mA Faux de rétroaction de 0 à 850 ohms 35 ppm par degréC typique |
|
Environnementale:Température de fonctionnement Température de stockage Humidité Vibration |
0°C à +60°C (+32°F à +140°F) ¥40C à +100C (¥40F à +212F) 5% à 95% (non condensé) 5 10 Hz déplacement de 0,2 5,08 mm, 10 200 Hz à 1 G |
