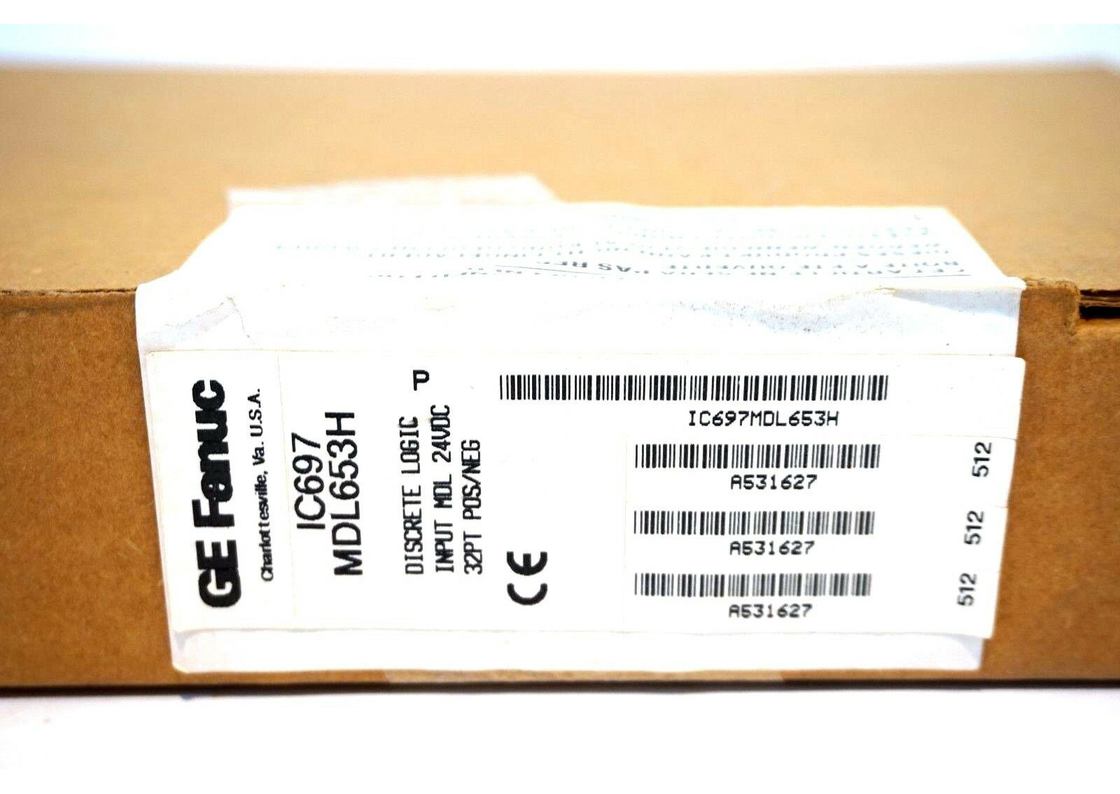

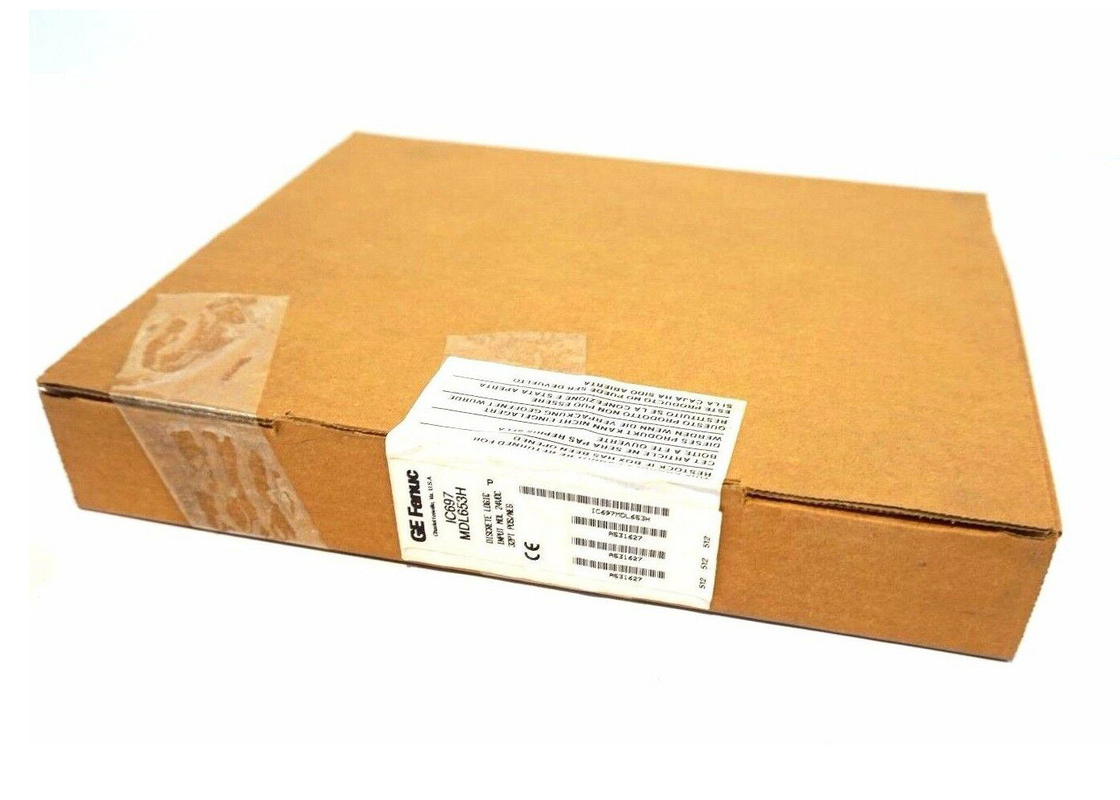

GE FANUC IC697MDL653, module d'entrée de logique négative avec 32 points

GE FANUC IC697MDL653, Module d' entrée logique négative avec 32 points

Description du produit

L'IC697MDL653 est un module d'entrée de logique positive / négative avec 32 points.Ses 32 points d'entrée sont disposés en quatre ensembles isolés composés de huit points.

Les caractéristiques supplémentaires de l'IC697MDL653 comprennent la logique positive/négative et la compatibilité des commutateurs de proximité, un filtre d'entrée sélectionnable et une seule entrée configurée comme interrupteur.Ces caractéristiques sont communes à tous les PLC IC697Les caractéristiques peuvent néanmoins ne pas être applicables lorsque l'IC697MDL653 est couplé à d'autres types de PLC.Le module IC697MDL653 est également équipé d'indicateurs LED sur sa plaque frontale pour alerter l'utilisateur sur l'état du moduleCes LED indiquent l'état d'allumage/d'arrêt de chaque point du côté PLC du circuit.

De manière pratique, les références d'entrée/sortie du module peuvent être facilement configurées par l'utilisateur sans utiliser de jumpers ou de commutateurs DIP.L'IC697MDL653 est conçu pour avoir des caractéristiques logiques positives et négativesLe dispositif d'entrée est connecté au bus de puissance et à l'entrée du module.Les dispositifs d'entrée suivants sont tous compatibles avec le IC697MDL653: boutons-poussoirs, commutateurs de limite, commutateurs de sélecteur et commutateurs électroniques de proximité, y compris les types à deux et trois fils.

Idéalement, les entrées sur ce module sont entraînées par n'importe quel module de sortie compatible avec la tension IC697 PLC. Le circuit d'entrée fournit suffisamment de courant pour assurer le fonctionnement fiable de l'appareil.Le courant d'entrée est généralement de 10 mA dans l'état ON et peut accepter un courant de fuite de 2 mA dans l'état OFF sans s'allumer.

Le module d'entrée discret de la série 90-70 GE Fanuc avec le numéro de catalogue IC697MDL653 a une tension nominale de 24 Volts CC et une plage de tension d'entrée de -3 à 30 Volts DC.Le module d'entrée discrète IC697MDL653 est également un module d'entrée logique positif/négatif avec 32 points d'entrée totauxTous ces points d'entrée sont regroupés en 4 groupes de 8 entrées chacun.Le module d'entrée IC697MDL653 a une tension d'isolation nominale de 1500 Volts pour toute entrée connectée au plan arrière et 500 Volts entre les groupes d'entréeLe module d'entrée logique positif/négatif IC697MDL653 a un courant d'entrée typique de 10 milliampères à la tension nominale et une impédance d'entrée typique de 2,6 kiloohms.

Le module d'entrée positif/négatif IC697MDL653 a une tension de 13,5 à 30 Volts et une tension de 0 à 5 Volts.Le courant d'état actif est de 6 à 15 milliampères et le courant hors état est de 0 à 2 milliampèresEn plus de cela, le module d'entrée IC697MDL653 dispose d'un délai de filtrage configurable de 1 à 10 millisecondes.La configuration du temps de retard du filtre est faite point par point et il convient de noter que tous les points présentent le même temps de filtreL'unité nécessite 0,3 Ampère de courant du bus de 5 Volts. Le module est livré avec une capacité de clôture mécanique qui rend impossible de l'installer sur la mauvaise base.le module IC697MDL653 accepte des jauges de câbles allant de AWG #22 à AWG #14 et peut être facilement retiré de sa fente dans le rack si nécessaire.
