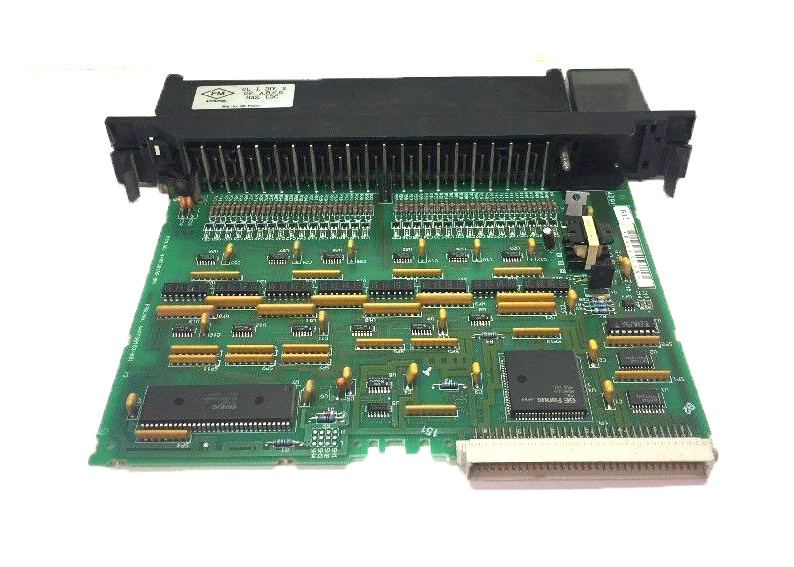

GE FANUC IC697MDL651, module d'entrée 32-Point discret, série 90-70 contrôleurs programmables

GE FANUC IC697MDL651, module d' entrée discrète à 32 points, contrôleurs programmables de la série 90-70

Description du produit

Le GE IC697MDL651 est un module d'entrée discrète de 32 points faisant partie de la série 90-70 de contrôleurs programmables.la puissance utilisateur n'est pas requise. Le filtre d'entrée sélectionnable est de 1 ms ou 10 ms et une entrée est configurable comme interruption.qui fournissent des informations sur l'état ON/OFF de chaque point du côté logique (ou PLC) du circuitLa tension nominale de l'IC697MDL651 est de 5 volts CC. Il y a 32 entrées par module avec une longueur maximale de câble de 98,4 (30 m). L'isolation est de 1500 volts. La plage de tension d'entrée est comprise entre -3 et +7 volts CC.Les caractéristiques d'entrée du module incluent une impédance de 5.9K ohms, ± 5%; tension en état de marche de -3 à 0,5 volts; tension hors état de 2 à 7 volts; courant typique en état de marche de 1,7 mA à tension nominale et courant maximal hors état de 1,1 mA.Le courant requis par le bus 5V est En outre, le système est conçu pour prendre en charge la norme VME C.1.


Le module IC697MDL651 est équipé d'une clé mécanique afin de garantir qu'un type similaire sur le terrain puisse le remplacer correctement si nécessaire.Les références d'E/S peuvent être configurées par l'utilisateur sans avoir besoin d'utiliser des interrupteurs ou des jumpers DIP sur le moduleLa clé mécanique mentionnée ci-dessus empêche le remplacement involontaire du mauvais type de module dans le même emplacement.La clé est conçue pour s'adapter à une zone sur la carte sous le connecteur qui a une forme uniqueIl est important de noter que dans un rack PLC IC697, la position la plus à gauche est réservée à une seule alimentation.un point situé à côté de l'alimentation doit contenir un processeur ou un module de récepteur de busLa conception du module d'entrée lui permet d'avoir des caractéristiques logiques négatives.

IC697MDL651 est compatible avec différents dispositifs d'entrée tels que les interrupteurs de limite, les boutons de pression, les interrupteurs de sélecteur, les sorties BCD,les compteurs ainsi que d'autres sorties compatibles TTL.

Pour configurer l'appareil, utilisez la fonction de configuration du logiciel Windows ou MS-DOS exécuté sur Windows NT ou Windows 95 via le port SNP ou via Ethernet TCP/IP.IC697MDL651 est configurable pour avoir un temps de retard de filtrage de 1 ou 10 ms.

La configuration n'est pas par point mais plutôt par module, ce qui signifie que tous les points ont le même temps de filtrage.le point d'entrée A1 peut être configuré de manière à provoquer une interruption du processeur soit sur le bord en baisse ou en hausse de la transition du signalLa sélection du temps de filtrage d'entrée n'affecte pas la réponse à l'interruption.Cela s'explique par le fait que les 32 points partagent un point commun.Cependant, pour faciliter le câblage, deux connexions sont fournies.
