GE FANUC IC697CHS791, 9-Slot, support de PLC de Front Mount, configurations d'entrée-sortie

Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil, qui doit être équipé d'un système d'exploitation de l'appareil.

Description du produit

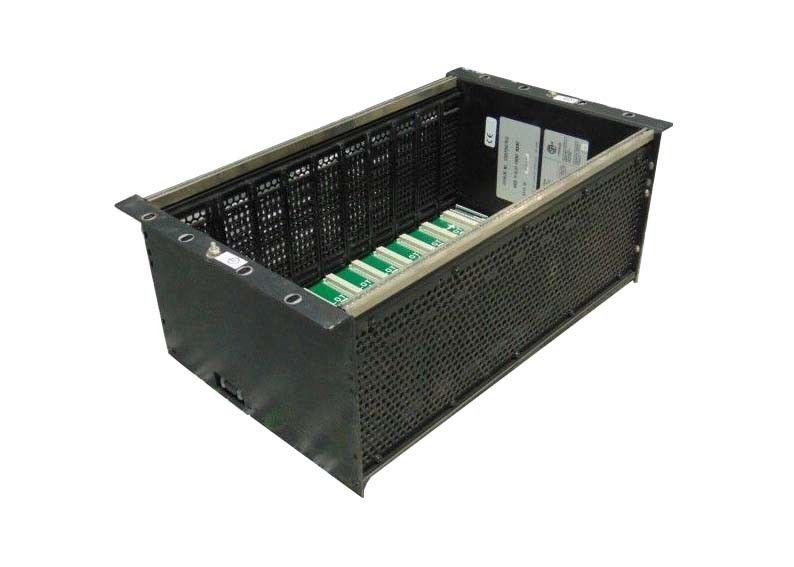

L'IC697CHS791 est un rack PLC à 9 fentes, monté à l'avant de la série GE Fanuc.Le support IC697CHS791 est monté dans un support standard de 19Tous les emplacements du rack IC697CHS791 ont une largeur de 1,6 ′′ à l'exception de la fente d'alimentation, qui a une largeur de 2,4 ′′.Le rack IC697CHS791 est équipé d'un détecteur de fente, qui est nécessaire pour les modules d'E/S de type rack créés pour le PLC IC697.Les modules utilisent une carte terminale de câblageLe groupe de fils est entraîné à travers la cavité de la carte de borne où un cleat est fourni pour fixer les fils au boîtier de la carte de borne.

Dans le processus de clôture mécanique, afin d'éviter un échange involontaire d'un type de module par un autre, une clé est conçue pour chaque type de module.la clé sera fixée sur le rail du milieu du rack où elle restera une fois le module est retiré. Les emplacements de rack sont conçus pour que le bon type de module soit placé dans cet emplacement. Si le module doit être déplacé vers un autre emplacement dans le rack, la clé peut être retirée en poussant vers le haut.Ça relâchera le verrou.Lorsqu'il y a plusieurs racks dans un système, tous les racks reçoivent un nombre compris entre 0-7 avec le rack CPU toujours 0.Quatre jumpers binaires programmés situés sur le plan arrière du rack IC697CHS791 sont le point dérivé pour la détermination des numéros par le PLC pour chaque rack.

À propos de IC697CHS791

Le rack GE Fanuc IC697CHS791 est un rack standard à 9 fentes monté à l'avant.Le rack IC697CHS791 à 9 fentes est destiné à faire partie de la base d'un contrôleur logique ou d'un système PLC programmable et à héberger jusqu'à 9 modules PLC à la fois.. Le rack IC697CHS791 mesure 11,15 x 19 x 7,5 pouces. Ce rack est conçu pour être monté à l'avant sur un autre rack standard de 19 pouces ou 480 millimètres,et il n'a normalement pas besoin d'avoir un ventilateur installé pour le refroidir. Le rack IC697CHS791 peut être utilisé dans n'importe quelle configuration de Série 90-70 PLC I/O et CPU et ils acceptent tous les types de modules PLC IC697 de la Série 90-70 GE.

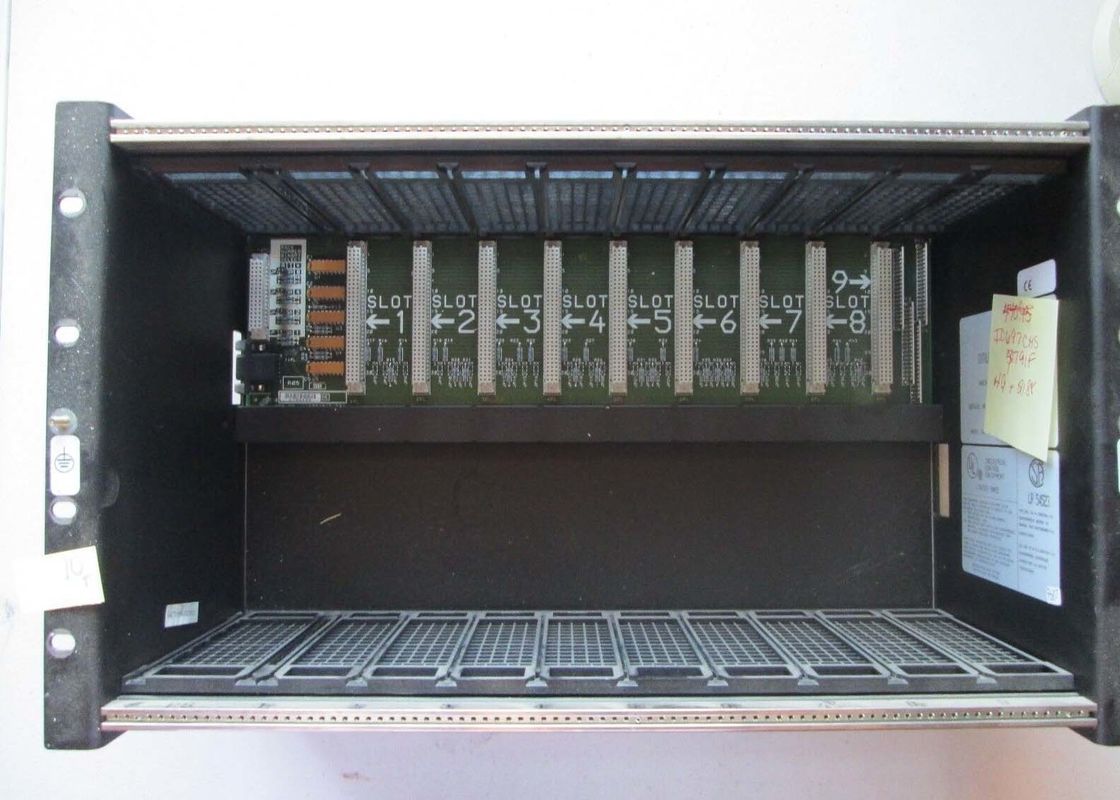

Sur le rack standard GE IC697CHS791 à 9 fentes, il y a un connecteur d'alimentation situé à gauche de toutes les fentes de module où le module d'alimentation du rack est connecté.L'alimentation peut être une alimentation CA ou une alimentation CCCe rack peut également être connecté à un autre rack et ils peuvent partager une alimentation électrique dans une installation d'application I/O étendue,et cette connexion est rendue possible avec un kit de câbles d'expansion d'alimentation GELe rack IC697CHS791 à 9 fentes nécessite un courant de 0,5 Ampère du bus d'E/S. Les modules qu'il héberge sont fixés en place par une clé mécanique.Les modules qui ont été fixés peuvent être retirés si nécessaire, mais le verrouillage les empêche d'être facilement enlevés, installés dans le mauvais emplacement ou utilisés pour remplacer le mauvais module.

Spécifications techniques

Spécifications techniques pour IC697CHS791
