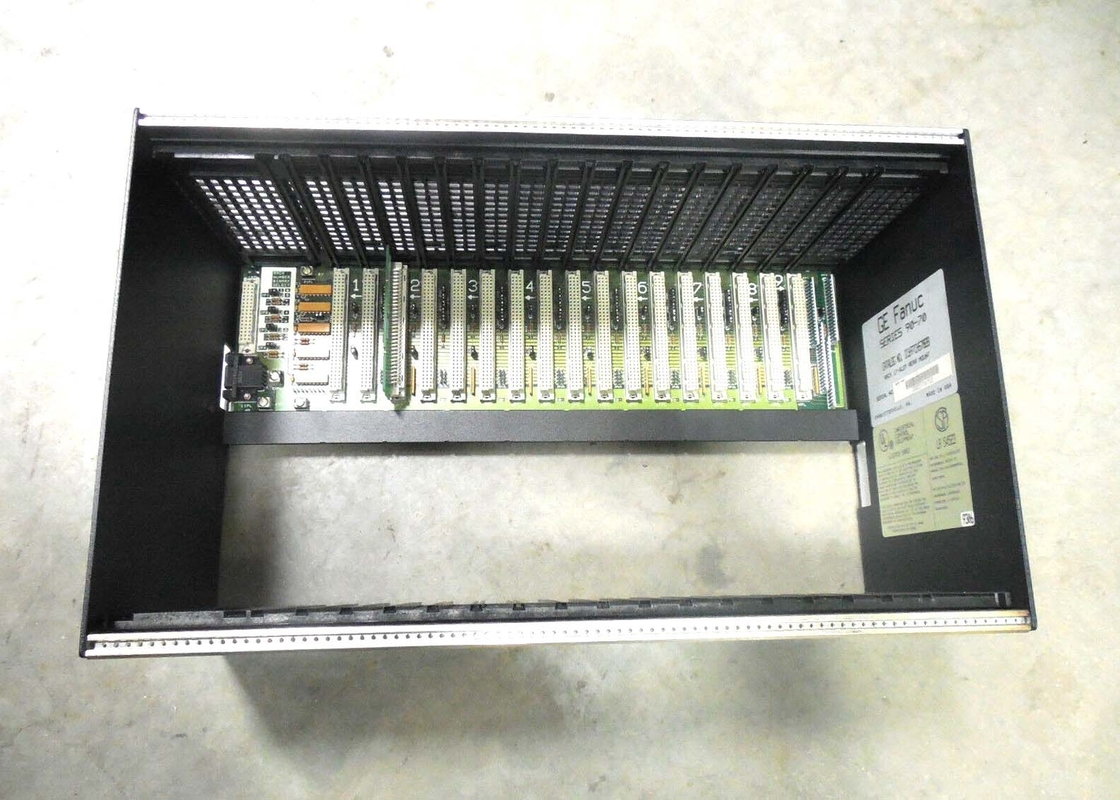

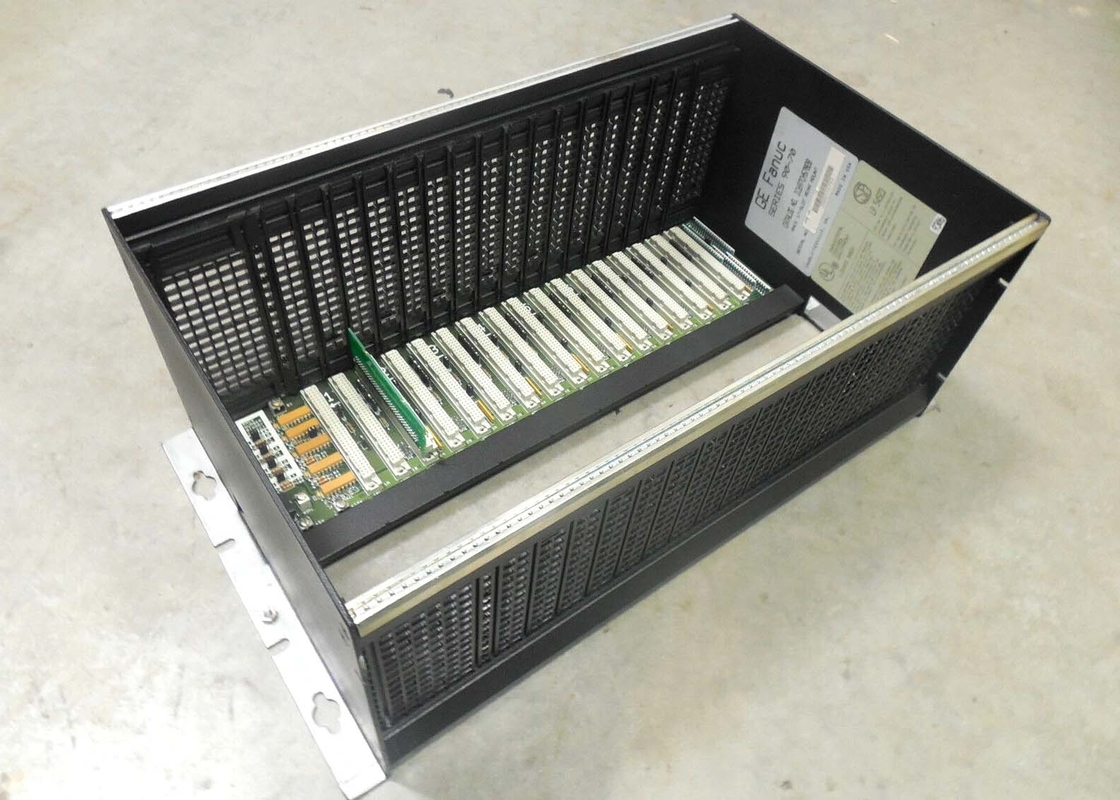

GE FANUC IC697CHS782, la fente 17, support arrière d'intégrateur du bâti VME a conçu

L'intégrateur VME est monté à l'arrière

Conception du rack

Description du produit

L'IC697CHS782 est un rack d'intégration VME à 17 fentes conçu par GE Fanuc.Le rack est conçu pour le contrôleur programmable IC697 pouvant être utilisé pour les modules VME tiers ainsi que toutes les configurations de processeur et d'E/S IC697 à l'exclusion des applications de redondance. Lors du montage du rack IC697CHS782, un espace suffisant doit être laissé autour du rack pour permettre le processus de refroidissement du module..

Les racks IC697CHS782 peuvent accueillir des modules I/O à haute densité IC697 et des modules VME, qui peuvent avoir des méthodes de connexion de dispositifs de terrain changeantes.Il y a une succession de positions jumper situées sur le plan arrière qui aident à fournir une flexibilité pour les deux types de modules à installerLes types de modules VME sont dans des emplacements simples, alors que les modules IC697 nécessitent deux emplacements.

Le rack IC697CHS782 est monté dans un boîtier de 10 ′′ destiné à accepter la prise en prise AC/DC ou peut fonctionner avec une source d'alimentation externe.Un module adaptateur d'alimentation est nécessaire si l'on utilise une source d'alimentation externe.Les besoins en énergie pour deux racks ne nécessitent qu'une seule source d'alimentation pour de nombreuses applications.Le procédé à deux racks utilisant une seule source d'alimentation peut être appliqué si le deuxième rack ne nécessite qu'une puissance de 5 volts de 5Les interconnexions nécessaires sont fournies par l'utilisation d'un câble d'extension disponible sur commande.Le câble d'extension se connecte à un connecteur de type D à 9 broches via un trou sur le côté gauche du supportLe rail situé au bas du rack est utilisé pour la mise à la terre du bouclier du module.

À propos de IC697CHS782

Le rack IC697CHS782 est un rack intégrateur conçu par GE Fanuc.Le rack peut être intégré avec différents modules PLC GE IC697Le rack est compatible avec des modules VME tiers et peut être intégré à des CPU, à différentes configurations d'E/S et à d'autres appareils et applications.L'intégrateur fonctionne avec des connecteurs de plan arrière qui sont placés sur le 0Le rack peut permettre plusieurs opérations de rack avec une seule unité d'alimentation.Le rack IC697CHS782 prend en charge un ensemble de ventilateurs optionnel pouvant être utilisé pour les modules à haute puissance.

Le montage du support d'intégration IC697CHS782 doit laisser suffisamment d'espace pour le flux d'air pour le refroidissement de l'appareil.Cette méthode de refroidissement est appelée refroidissement par convectionLes exigences de montage sont créées par l'application et le rack commandé utilisé.Les opérateurs doivent utiliser correctement les brides de montage qui jouent un rôle important dans l'installation et le remplacement du support.Pour configurer le rack IC697CHS782, une paire de jumpers est nécessaire sur le plan arrière du rack.Le rack intégrateur VME peut accepter des prises AC/DC et fonctionner facilement avec une alimentation externeLe rack IC697CHS782 utilise le rail inférieur pour la mise à la terre du bouclier.La plage de température de fonctionnement ambiante doit correspondre à la plage de température du dispositif spécifiée..

Spécifications techniques

Spécifications techniques pour IC697CHS782
