Détails sur le produit:
Conditions de paiement et expédition:
|
| Marque: | GE Fanuc | Modèle: | Le produit doit être présenté dans un emballage. |
|---|---|---|---|
| Série: | Série 90-30 | Type de produit: | Module d'élargissement actuel |
| Module d'élargissement actuel: | 16 ENTRÉES | Gamme actuelle d'entrée: | 4 à 20 milliampères |
| Taux de mise à jour: | 20,4 ms | Résolution: | bit 16 |
| Mettre en évidence: | module actuel de l'extenseur 2.4ms,Module actuel d'extenseur de 16 bits,GE FANUC IC697ALG440 |
||

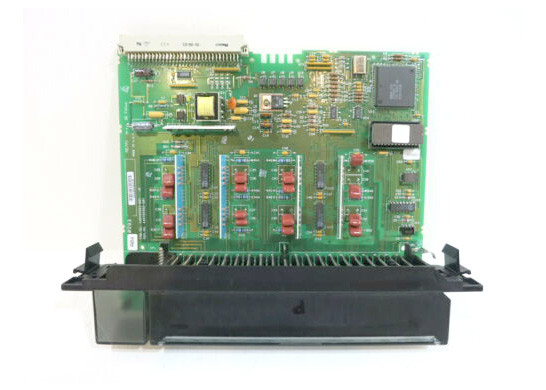

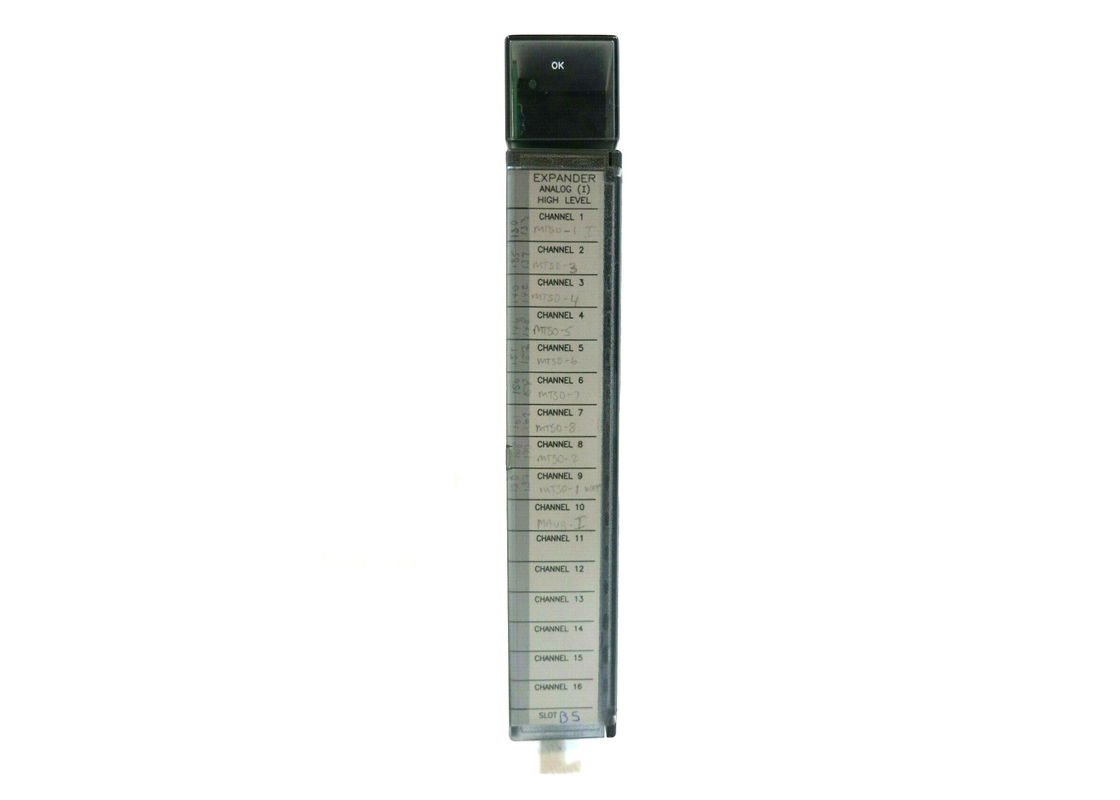

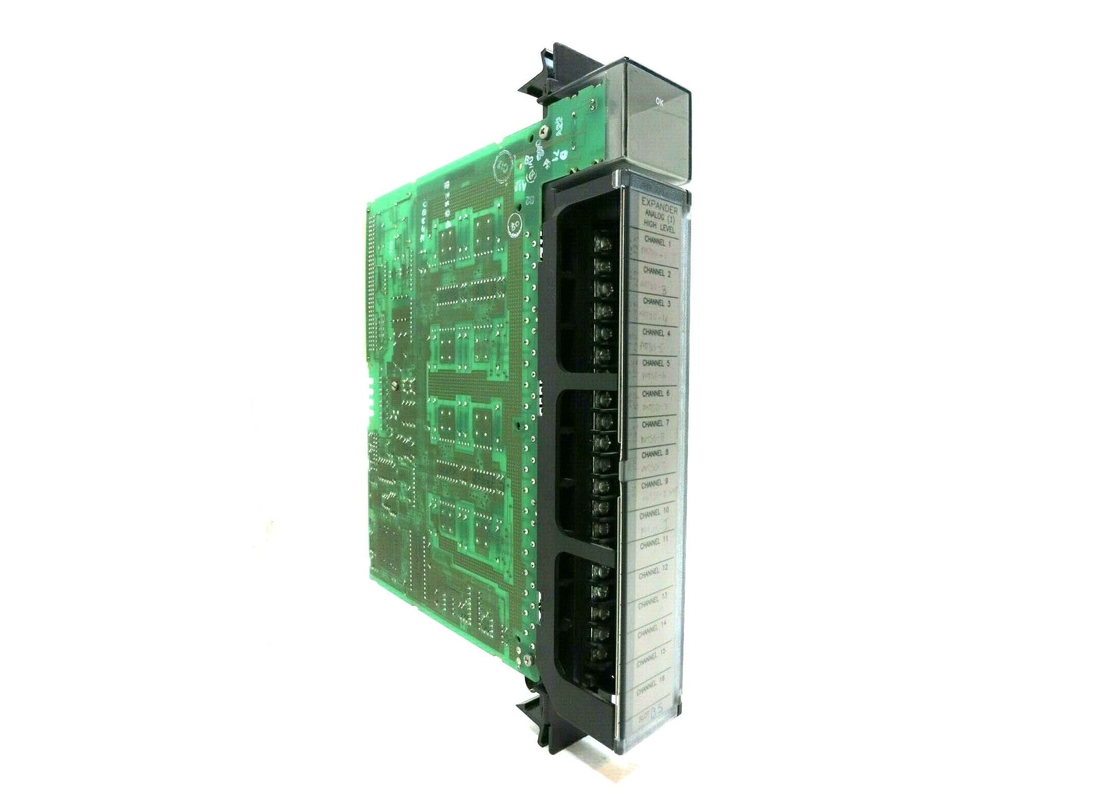

IC697ALG440 est un module d'expansion de courant, qui peut être associé à un module de convertisseur de base de la série 90-30 de GE. Le sous-système analogique complet comprend le convertisseur de base et les modules d'expansion.IC697ALG440 possède 16 entrées différentielles configurables individuellement pour le courant ou la tensionLe convertisseur de base accepte des entrées analogiques bipolaires ou unipolaires allant jusqu'à 10 volts sur l'échelle complète.IC697ALG440 offre une mise à l'échelle individuelle de l'utilisateur pour chacun des canaux d'entrée du moduleLe sous-système complet accepte un maximum de 120 entrées. Les jumpers et les commutateurs DIP ne sont pas nécessaires et un taux de mise à jour rapide est normal pour le convertisseur de base.La configuration est compatible avec les fonctions logicielles Windows ou MS-DOS.
Les entrées sont converties en forme numérique pour l'utilisation du processeur ou pour les contrôleurs accédant aux entrées analogiques via le backplane VME.Pourcentage de références IA via les entrées analogiques utilisées dans le contrôleur programmableChaque canal d'entrée est configuré pour utiliser un mot de % de mémoire AI à 16 bits.La configuration est exécutée à l'aide de logiciels MS-DOS ou Windows. Le câblage de terrain est disponible pour utiliser une carte de terminal amovible, et le module est mécaniquement clôturé pour un remplacement correct.qui, comme mentionné précédemment, élimine le besoin de jumpers et/ou d'interrupteurs DIP.
| Plage d'entrée de tension: | -10 à +10 volts |
| Plage d'entrée actuelle: | 4 à 20 mA |
| Étalonnage: | Réglage d'usine à 10 volts +/- 2mV |
| Nombre d'entrée: | 16 entrées de courant |
| Type de module: | Module d'élargissement d'entrée analogique |
| Le pouvoir: | + 5 volts |
| Plage d'entrée: | Voltage: de 10 à + 10 volts Courant: de 4 à 20 milliampères |
| Résolution: | Étalonnage par défaut (16 bits) 312,5 microvolts par étape LSB sur tension 0,5 microampère par étape LSB sur 4 à 20 mA Aucun code manquant de plus de 16 bits sur tension Aucun code manquant de plus de 14 bits sur courant NOTE:La mise à l'échelle de l'utilisateur peut introduire des codes sautés dans les 2 ou 3 bits inférieurs selon les facteurs utilisés. |
| Précision: étalonnage |
Le réglage d'usine à pleine échelle = 10 volts ± 2 millivolts sur le module du convertisseur de base. Les erreurs maximales à 25 °C (77 °F) sont les suivantes: tension du convertisseur de base, ± 0,01% de la pleine échelle, ± 0,02% du courant de convertisseur de base, ±.05% de l'échelle complète, ± 0,1% de la valeur de tension de l'amplificateur, ± 0,03% de la valeur totale, ± 0,02% de la valeur de courant de l'amplificateur, ± 0,07% de l'échelle complète, ± 0,1% de la valeur |
| Convertisseur de base | Auto-étalonnage en continu pour les valeurs d'échelle totale nulle et positive (avant l'étalonnage par l'utilisateur).Un trimpot sur le convertisseur de base ajuste la valeur de l'échelle complète à l'entrée 10VPour. Il est possible de réinitialiser ce système pour compenser le vieillissement de l'appareil référence. |
| Précision: linéarité | ± 0,02% de l'échelle complète sur l'ensemble de la plage négative à positive. |
| Coefficient de température | ±5 PPM par °C typique ±15 PPM par °C maximum, tension ±30 PPM par °C maximum, courant |
| Impédance d'entrée: | Intérêts de tension: supérieurs à 10 megohms à l'impédance CC AC, 20K ohms en série avec un condensateur de 0,47 mfd. Intérêts de courant: 250 ohms, shunt de précision de 0,1% |
| Rejet du mode commun: | Plage de tension - Le signal d'entrée de pointe doit être compris entre +13 et ¢13 volts par rapport au terminal ANLGCOM. |
| Sensitivité: | La réponse aux signaux de mode commun dans les limites ci-dessus est généralement de 70 dB CMRR, ce qui correspond à une lecture à échelle pleine de 0,02% pour une entrée de 0 V à mode commun de 10 volts.Les signaux d'entrée continus au-delà de la plage de mode commun peuvent entraîner des conversions anormales sans provoquer d'alarme. |
| On est en train d' écouter. | Les entrées à haute vitesse sur le module de convertisseur de base peuvent montrer une certaine interaction entre les canaux adjacents.04% de la différence entre les niveaux d'entrée affectés et les niveaux d'entrée du canal adjacentL'effet peut être minimisé en disposant des entrées avec des niveaux similaires sur des canaux adjacents. Il n'y a pas d'interaction mesurable entre les canaux d'entrée Expander. |
| Taux de conversion: |
Les entrées du convertisseur de base sont mises à jour séquentiellement environ toutes les 2,4 ms à 2,8 ms (maximum) pour les 8 canaux.Temps entre les mises à jour d'Expander = 44.8 x N ms (N = nombre de modules d'expansion présents). |
| Temps de réponse: |
Chaque entrée dispose d'un filtre à faible débit avec une limite de 100 radians / seconde (0,01 seconde).Un échantillon et de maintenir la pleine résolution. Les temps de réglage, avec les précisions spécifiées, pour une entrée de pas de l'échelle zéro à pleine échelle sont les suivants: 50,0% 30 millisecondes 10,0% 42 millisecondes 00,5% 51 millisecondes 00,1% 67 millisecondes |
| Protection à l'entrée: | Les entrées isolées du plan arrière VME - mais pas entre les canaux d'entrée - sont cependant protégées contre la surtension aux niveaux énumérés ci-dessous. |
| Impulsion: | Les entrées normalement non affectées par un pic d'onde d'anneau amorti en mode commun jusqu'à 1000 volts; les pics en mode commun ou transversal jusqu'à 2500 volts ne causent aucun dommage,mais peut occasionner de mauvaises données si elles se produisent en coïncidence avec la conversion du canal affecté. |
| Surtension continue: |
Les entrées survivent à une défaillance en mode commun ou en mode normal de 120 VAC ou 125 VDC pendant au moins 1 minute. Des temps plus longs peuvent endommager la résistance limitante du courant d'entrée. Les dommages sont limités à l'entrée affectée. |
| Les besoins en énergie: | |
| Retour en arrière-plan |
+5 volts à 0,8A (4 watts) maximum pour le convertisseur de base +5 volts à 0,4 A (2 watts) pour chaque module d'expansion |
| Côté champ | Aucune puissance n'est requise pour le module; toutefois, le courant pour les entrées de 4 à 20 mA doit être fourni par l'utilisateur. |
