GE FANUC IC693PWR328 PLC de 30 de watt de puissance d'approvisionnement séries du module 90-30



GE Automation and Controls est le fabricant de l'IC693PWR328.Il donne une puissance de sortie de 30 watts pour une entrée nominale de 48 Volts DC tension d'entréeLa tension varie de 38 volts CC à 56 volts DC. Cette alimentation fournit les sorties de puissance qui comprennent +5 volts DC, +24 volts DC pour les modules relais,et +24 volts de sortie en courant continu pour les modules isolésLe seuil pour le total combiné de chaque sortie est de 30 watts.



L'utilisateur doit tenir compte de certaines spécifications importantes avant de configurer IC693PWR328.L'utilisateur doit maintenir une tension nominale de 48 Volts CC pour une plage de tension d'entrée de 38 Volts DC à 56 Volts DC. L'utilisateur doit maintenir une puissance d'entrée maximale de 50 watts à pleine charge. L'utilisateur peut maintenir la puissance de sortie pour 5 Volts DC maximum à 15 watts, 24 Volts DC Relais sortie maximale à 15 watts,et ensuite une sortie isolée en courant continu de 24 volts à 20 watts maximumLa tension de sortie pour 5 Volts CC est de 5,0 à 5,2 Volts DC (5,1 Volts DC nominaux). Pour le relais 24 Volts DC, elle est de 24 Volts DC à 28 Volts DC, et pour le 24 Volts DC isolé, elle est de 21,5 à 28 Volts DC.Les limites de protection pour les surtensions et les surcourants de 5 volts CC sont de 6.4V à 7V et 4A maximum respectivement, avec une durée de rétention minimale de 14 ms.Les calculs de la puissance et du courant d'entrée pour l'alimentation électrique utilisent la tension d'entrée la plus faible pour déterminer le courant d'entrée le plus élevé et permettent une marge de variation de 10 à 20%.







À propos de IC693PWR328

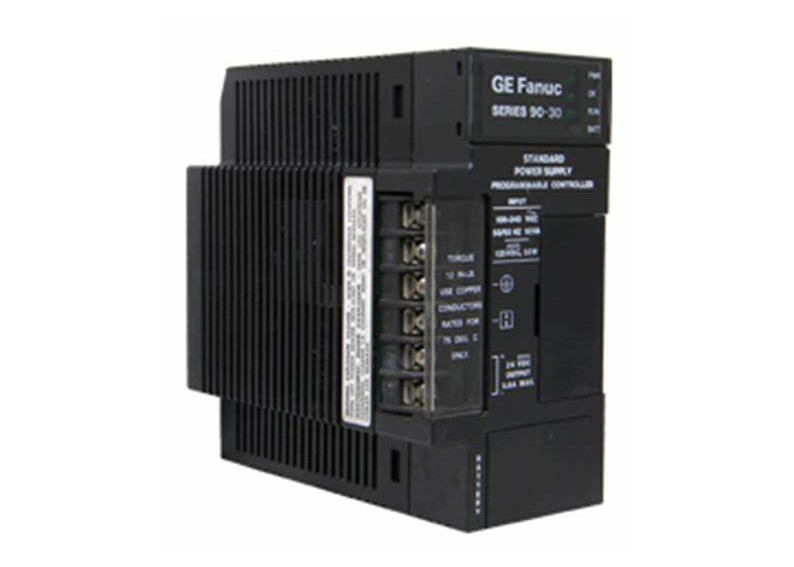

Le module IC693PWR328 est un module d'alimentation standard fabriqué par GE Fanuc.Il fonctionne avec une tension d'entrée de 48 Volts CC et une tension de sortie de 24 Volts DCLes PLC de la série 90-30 et leurs accessoires, tels que l'alimentation électrique, sont parmi les PLC les plus stables disponibles.La variété et la souplesse de cette série facilitent l'automatisation industrielleLe module offre des options de communication de haut niveau avec son port série RS-485. Il peut également être connecté à un ordinateur personnel en utilisant le port série.Le module IC693PWR328 se branche dans la fente la plus à gauche de la plaque de base de la série 90-30Il dispose de 3 capacités de sortie différentes de 5 Volts CC avec 15 Watts de sortie, de 24 Volts DC de tension isolée avec 20 Watts de sortie et de 24 Volts DC de tension de relais avec 15 Watts de sortie.



Le module d'alimentation GE Fanuc série 90-30 IC693PWR328 est livré avec 4 indicateurs d'état du système sur le côté supérieur de la face avant.le statut du CPL, que le mode RUN de l'appareil soit utilisé ou non, et l'état de la batterie de l'appareil.Son but est de loger la batterie de secours au lithiumCette batterie est connectée au module par les connecteurs de la batterie présents à l'intérieur du couvercle du compartiment.Le panneau latéral du module IC693PWR328 est équipé de sources d'alimentation internes et de connexions pour les sources d'alimentation CA/CCLe module IC693PWR328 a 3 tensions de sortie qui sont connectées en interne au plan arrière sur la plaque de base.La tension et la puissance requises par ces modules sont fournies par les connecteurs de base.



Les spécifications



Plage de tension d'entrée de tension nominale	48 VDC 38 à 56 VDC
Puissance d'entrée Courant d'entrée	50 watts maximum à pleine charge 4A maximum, 100 ms maximum
Puissance de sortie	5 VDC: 15 watts maximum 24 relais VDC: 15 watts maximum 24 VDC isolé: 20 watts maximum REMARQUE: 30 watts maximum au total (les trois sorties)
Voltage de sortie	5 VDC: de 5,0 VDC à 5,2 VDC (nominale 5,1 VDC) 24 VDC Relais: 24 à 28 VDC 24 VDC isolé: de 21,5 VDC à 28 VDC
Limites de protection Surtension: surcourant;	5 sortie VDC: de 6,4 à 7 V 5 sortie VDC: 4 A maximum
Temps d'attente:	14 ms au minimum
Les normes	Voir la fiche de données GFK-0867B ou version ultérieure pour les normes de produits et les spécifications générales.
