Marque: | GE Fanuc | Modèle: | IC693PWR322 |
---|---|---|---|
Série: | Série 90-30 | Type de produit: | Énergie standard |
Puissance électrique: | 30 watts | Voltage d'entrée nominal: | 24 volts de C.C |
Plage de tension d'entrée: | 18 à 56 volts de C.C | Limite de dépassement: | 4 ampères au maximum pendant 100 millisecondes |
Surligner: | 48VDC Digital je module d'O,24VDC Digital je module d'O,GE FANUC IC693PWR322 |

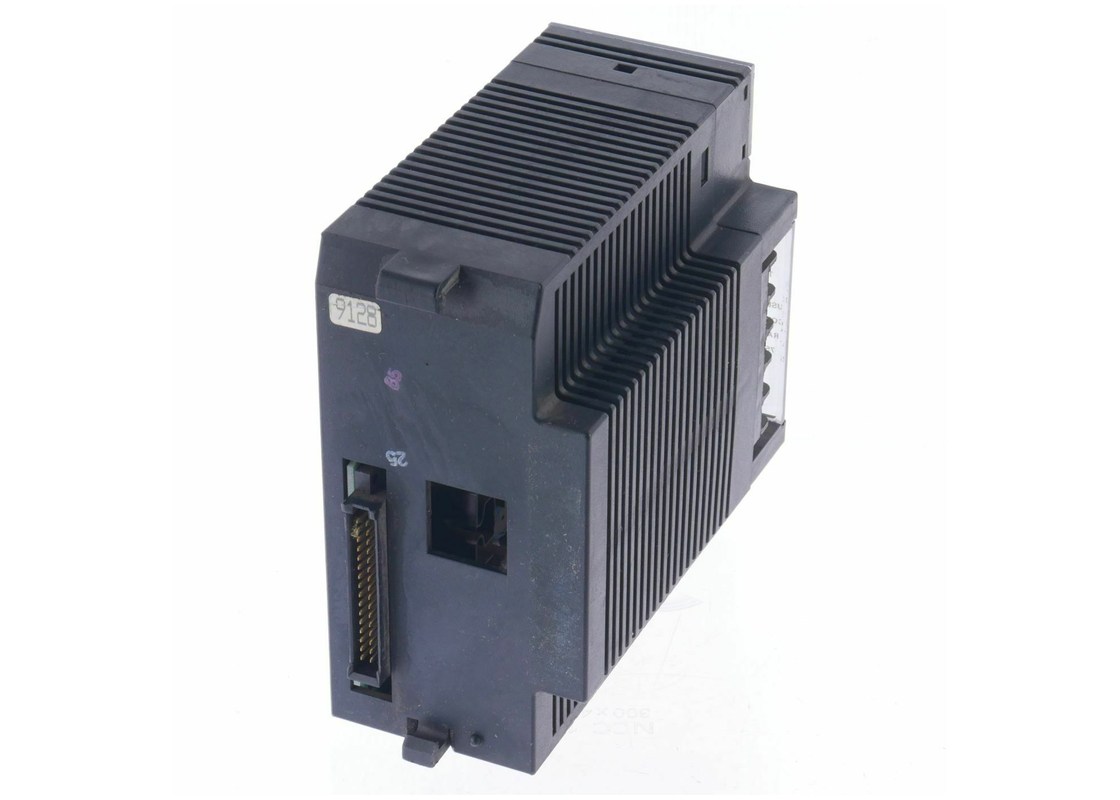

Le GE Fanuc IC693PWR322 est une alimentation standard 24/48 VDC.L'unité standard, qui n'inclut pas de batterie, est conçue pour fonctionner à une entrée nominale de 12 V CC ou 48 V DC et a une sortie de 30 watts.Cette unité peut être montée dans une fente d'alimentation standard à travers n'importe quelle base IC693 PLCBien qu'il soit capable de maintenir toutes les sorties (dans les spécifications) avec des tensions d'entrée aussi basses que 18 VDC, il ne démarrera pas avec des tensions d'entrée initiales inférieures à 21 VDC.Cette alimentation fournit trois sorties distinctesIl s'agit de sorties de relais +5VDC, +24VDC pour les circuits d'alimentation sur tout module de sortie de relais IC693 et de sorties de puissance isolées +24VDC pour les modules d'entrée.
Lors de l'utilisation de cette source d'alimentation, les utilisateurs peuvent calculer les besoins en énergie spécifiques à leur application.vous devez d'abord déterminer la charge de sortie totale en vérifiant les spécifications énumérées dans le manuel d'installation et de matériel IC693 PLCLa charge de sortie totale doit être multipliée par 1,5 pour déterminer la valeur de la puissance d'entrée.Pour calculer le courant d'entrée requis, la puissance d'entrée est divisée par la tension de la source de fonctionnement.Comme la tension de la source de fonctionnement peut varier, vous devez utiliser la tension d'entrée la plus basse mesurée ou estimée pour déterminer le courant d'entrée maximal.permettre les exigences en matière de courant de démarrage et une marge de variation de 10 à 20%.
L'alimentation standard GE Fanuc IC693PWR322 est une alimentation standard de 12/48 Volts DC de la famille d'alimentation standard GE Série 90-30.Les sources d'alimentation standard de la série 90-30 de GE ne sont pas livrées avec une batterie intégrée, et contrairement aux alimentations en courant alternatif, l'alimentation IC693PWR322 est conçue pour une entrée nominale de 24 Volts CC ou 48 Volts DC.L'alimentation IC693PWR322 est installée dans une fente réservée à une alimentation standard sur toute plaque de base PLC de la série 90-30L'alimentation standard IC693PWR322 a une plage de tension d'entrée de 18 à 56 volts CC,et même si elle est capable de maintenir tous les niveaux de sortie à la valeur d'entrée la plus basse possible de 18 Volts DC, il ne démarrera pas avec une tension d'entrée initiale inférieure à 21 Volts DC. Comme les alimentations électriques de haute capacité GE, l'alimentation IC693PWR322 est livrée avec 3 valeurs de tension de sortie distinctes,qui sont la tension de sortie de courant continu standard de +5 VoltsLa sortie du relais en courant continu de 24 volts fournit de l'énergie à tous les circuits de modules de sortie de relais de la série 90-30.
L'alimentation électrique standard GE Fanuc série 90-30 IC693PWR322 24 Volts DC est utilisée en interne par certains modules d'entrée/sortie IC693,et il peut également être utilisé pour fournir une alimentation externe à des modules d'entrée de 24 Volts DC. The IC693PWR322 Power Supply features built-in current limiting functions that automatically shut down the power supply in the event of a direct short fault to protect the internal components from damageIl dispose également d'une capacité de rangement automatique qui élimine complètement le besoin de sauteurs pour affecter les niveaux de puissance entrants.L'alimentation IC693PWR322 a un courant d'entrée nominé de 4 Ampères et un temps de rétention minimum de 14 millisecondes.
Voltage nominal: | 24 ou 48 volts de courant continu |
Plage de tension d'entrée: | 21 à 56 volts de courant continu |
Puissance d'entrée: | 50 W à pleine puissance |
Capacité de charge: | 30 watts |
Emplacement sur les plaques de base: | Fente à gauche |
Communiqué: | Port série RS 485 |
Plage de tension d'entrée de tension nominale Commencez à exécuter |
24 ou 48 VDC
21 à 56 VDC 18 à 56 VDC |
Puissance d'entrée Courant d'entrée |
50 watts maximum à pleine charge 4A maximum, 100 ms maximum |
Puissance de sortie |
5 VDC: 15 watts maximum 24 relais VDC: 15 watts maximum 24 VDC isolé: 20 watts maximum REMARQUE: 30 watts maximum au total (les trois sorties) |
Voltage de sortie |
5 VDC: de 5,0 VDC à 5,2 VDC (nominale 5,1 VDC) 24 VDC Relais: 24 à 28 VDC 24 VDC isolé: de 21,5 VDC à 28 VDC |
Limites de protection Surtension: surcourant; |
5 sortie VDC: de 6,4 à 7 V 5 sortie VDC: 4 A maximum |
Temps d'attente: | 14 ms au minimum |
Les normes |
Voir la fiche de données GFK-0867B ou version ultérieure pour les normes de produits et les spécifications générales. |
