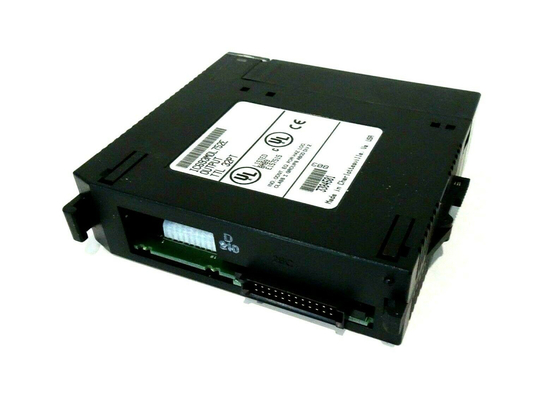

Module de sortie de logique négative de C.C TTL de GE FANUC IC693MDL752 5/24v
Détails sur le produit:
| Lieu d'origine: | LES Etats-Unis |
| Nom de marque: | GE |
| Numéro de modèle: | IC693MDL752 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Nouveau dans la boîte originale |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 |
|
Détail Infomation |
|||
| Marque: | GE Fanuc | Modèle: | IC693MDL752 |
|---|---|---|---|
| Série: | Série 90-30 | Type de puissance: | Entrée-sortie de Digital |
| Points de sortie: | 32 | Groupes de sortie: | 4 |
| Modes sortie: | Mode de TTL, 12/24 volts de mode de C.C | Indicateurs LED: | Oui |
| Connexion de sortie: | 2 x 24 connecteurs mâles | Garantie: | 1 an |
| Mettre en évidence: | module de sortie de logique négative de C.C 24v,Module de sortie de logique négative de TTL,GE FANUC IC693MDL752 |
||
Description de produit
GE FANUC IC693MDL752, module de sortie à logique négative 5/24 volts CC (TTL)
Description du produit
Le module de sortie à logique négative 5/24 volts CC (TTL), IC693MDL752, dispose de 32 points de sortie de type collecteur ouvert (actif bas) et utilise 32 bits de données de sortie discrètes %Q.Les sorties sont réparties en quatre groupes distincts (étiquetés de A à D), chaque groupe comprenant huit sorties (numérotées de 1 à 8), chaque groupe ayant son propre commun. Il peut être installé dans n'importe quel système d'automate programmable (PLC) de la série 90-30 disposant d'une plaque de base à 5 ou 10 emplacements d'E/S. Chaque commun de groupe dispose de connecteurs d'E/S utilisateur qui comportent deux broches. Chaque broche de ces connecteurs a une capacité de traitement de courant de 3 ampères. Il est recommandé de faire des connexions aux deux broches lors de la connexion du commun, mais obligatoire pour les applications nécessitant un courant élevé, par exemple entre 3 et 4 ampères.
L'IC693MDL752 fonctionne dans deux modes : logique transistor-transistor (TTL) et modes 12/24V.En mode TTL, chaque sortie peut commuter des charges utilisateur sur +5 VCC. En mode 12/24V, les charges utilisateur peuvent être commutées dans la plage de +12 à -24 VCC. De plus, les points de sortie, dans chaque mode (TTL et 12/24V), peuvent absorber un courant maximum de 25 mA et 0,5 A par point respectivement. Chaque groupe de sortie du module (A à D) peut être utilisé dans le mode de fonctionnement approprié aux exigences de charge d'une tâche ou d'une application spécifique. Le groupe A peut être appliqué aux tâches de charge TTL et le groupe B aux charges de 12 VCC, tandis que les groupes C et D peuvent être appliqués aux tâches de charge de 24 VCC. Cependant, lors du mélange des modes (TTL et charges de type inductif), à cet égard, il est important de tenir compte du bruit électrique et de ses effets.

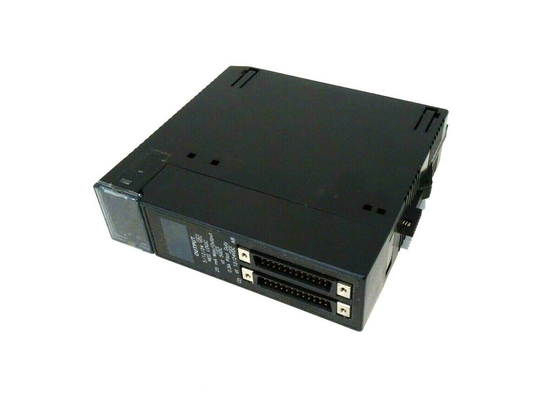

Les appareils de charge utilisateur sont connectés au module via deux connecteurs mâles à 24 broches situés à l'avant du module. Les connecteurs de droite s'interfacent avec les points de sortie des groupes A et B, tandis que ceux de gauche s'interfacent avec les points de sortie des groupes C et D. Les optocoupleurs sur le module assurent l'isolement du fond de panier entre le côté terrain et le côté logique. Le module dispose également d'indicateurs LED, étiquetés en correspondance avec chaque sortie, en haut du module, qui indiquent l'état actif (ON) ou inactif (OFF) de chaque point de sortie. Il n'y a pas de rapport de diagnostics de défauts ou d'alarmes spéciaux.
Chaque point de sortie dispose d'une résistance de rappel interne. Lorsque le transistor à effet de champ (FET) du point de sortie est désactivé, la résistance vise à fournir un niveau logique élevé pour les tâches TTL. Il le fait en tirant la sortie vers le côté positif de l'entrée d'alimentation utilisateur, qui, pour les tâches TTL, est généralement de +5 V. L'arrêt du processeur force les 32 points de sortie à s'éteindre et l'utilisateur doit fournir l'alimentation pour alimenter le courant aux charges. Une quantité minimale de l'alimentation fournie par l'utilisateur est utilisée par le module pour fournir une commande de grille aux dispositifs de sortie.
Spécifications techniques
| Tension nominale : | 5 et 12 à 24 volts CC |
| # de sorties : | 32 |
| Fréq. : | s/o |
| Courant de sortie : | 25 mA par point (mode TTL) |
| Plage de tension de sortie : | 4,75 à 5,25 volts CC (mode TTL) |
| Alimentation CC : | Oui |
Informations techniques
Spécifications
| Tension nominale |
5 et 12 à 24 volts CC, logique négative (actif bas) 4,75 à 5,25 volts CC (mode TTL) 10,2 à 28,8 volts CC (mode 12/24V) 32 (quatre groupes de huit sorties chacun) 1500 volts entre le côté terrain et le côté logique 250 volts entre les groupes 25 mA par point (maximum en mode TTL) 0,5 ampères par point (maximum en mode 12/24V) ; avec 4 ampères maximum par groupe et 3 ampères maximum par broche commune de groupe
4,6 ampères pendant 10 ms 0,4 volts CC (maximum en mode TTL) 0,24 volts CC (maximum en mode 12/24V) 0,1 mA maximum 0,5 ms maximum 0,5 ms maximum 260 mA (maximum) à partir du bus 5 volts sur le fond de panier ; (13 mA + 3 mA/point ON + 4,7 mA/LED) 12 mA (maximum) par groupe à partir de l'alimentation utilisateur @ 5 VCC et les huit sorties du groupe ON 25 mA (maximum) par groupe à partir de l'alimentation utilisateur @ 12 VCC et les huit sorties du groupe ON 44 mA (maximum) par groupe à partir de l'alimentation utilisateur @ 24 VCC et les huit sorties du groupe ON |
| Plage de tension de sortie | |
| Sorties par module | |
| Isolement | |
| Courant de sortie | |
|
Caractéristiques de sortie |
|
| Courant d'appel | |
| À l'état passant (actif bas) | |
| Chute de tension | |
| Courant de fuite à l'état bloqué | |
| Temps de réponse à l'activation | |
| Temps de réponse à la désactivation | |
| Consommation électrique interne |
