GE FANUC IC693MDL634, 24 positifs de C.C de volt/module d'entrée logique négative

GE FANUC IC693MDL634, module d'entrée logique positive/négative en courant continu de 24 volts

Description du produit

L'IC693MDL634 est un module d'entrée de logique positive/négative en courant continu de 24 volts pour le contrôleur logique programmable de la série 90-30 de GE Fanuc.Le module IC693MDL634 comporte un groupe de huit points d'entrée et un terminal d'entrée de puissance commun. La configuration IC693MDL634 permet à la fois des caractéristiques logiques positives et des caractéristiques logiques négatives. Ces caractéristiques d'entrée conviennent à une grande variété de périphériques d'entrée fournis par l'utilisateur,comme les commutateurs électroniques de proximité, des boutons de pression et des interrupteurs de limite.

Une fois que le courant traverse un point d'entrée, le résultat est une logique 1 dans la table d'état d'entrée (%I).ou une sortie +24 VDC isolée peut être utilisée pour alimenter un nombre limité d'entrées en courant continu. La plage de tension d'entrée IC693MDL634 s va de 0 à +30 volts CC, et son courant d'entrée est de 7 mA (typique) à tension nominale.5 à 30 volts CC et une tension hors état de 0 à +5 volts DCSon courant d'état actif minimum est de 3,2 mA et son courant d'état non actif maximum de 1,1 mA.

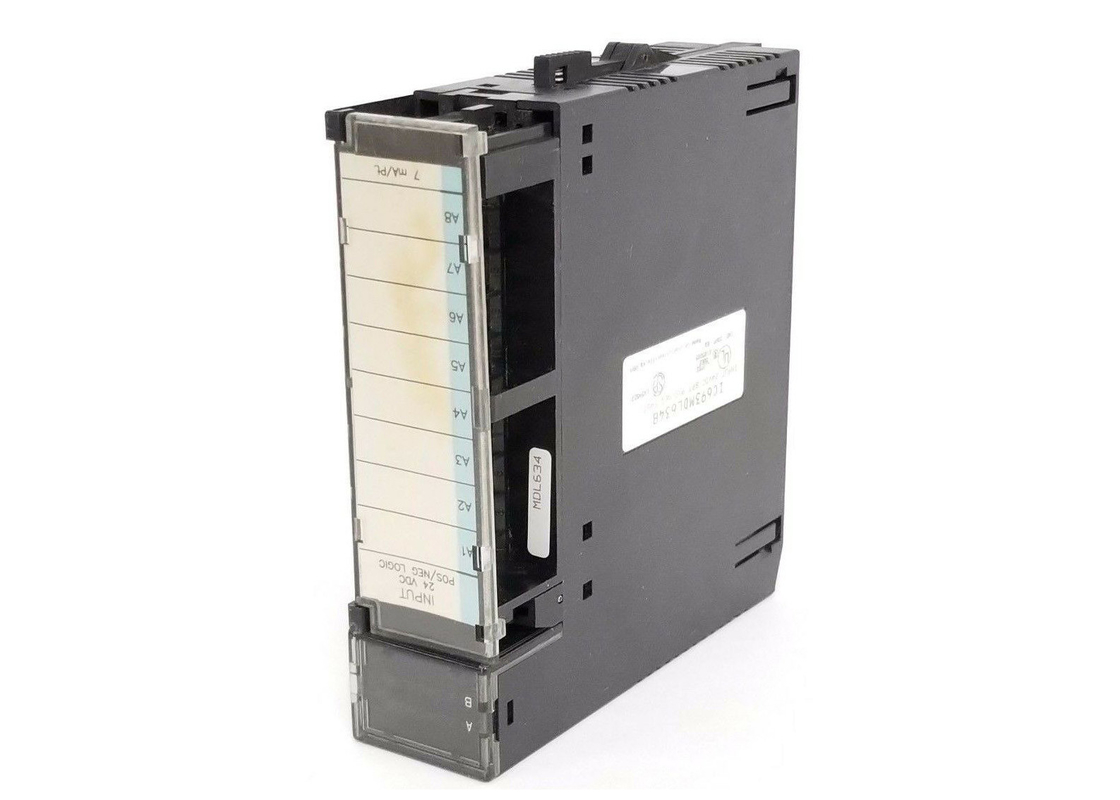

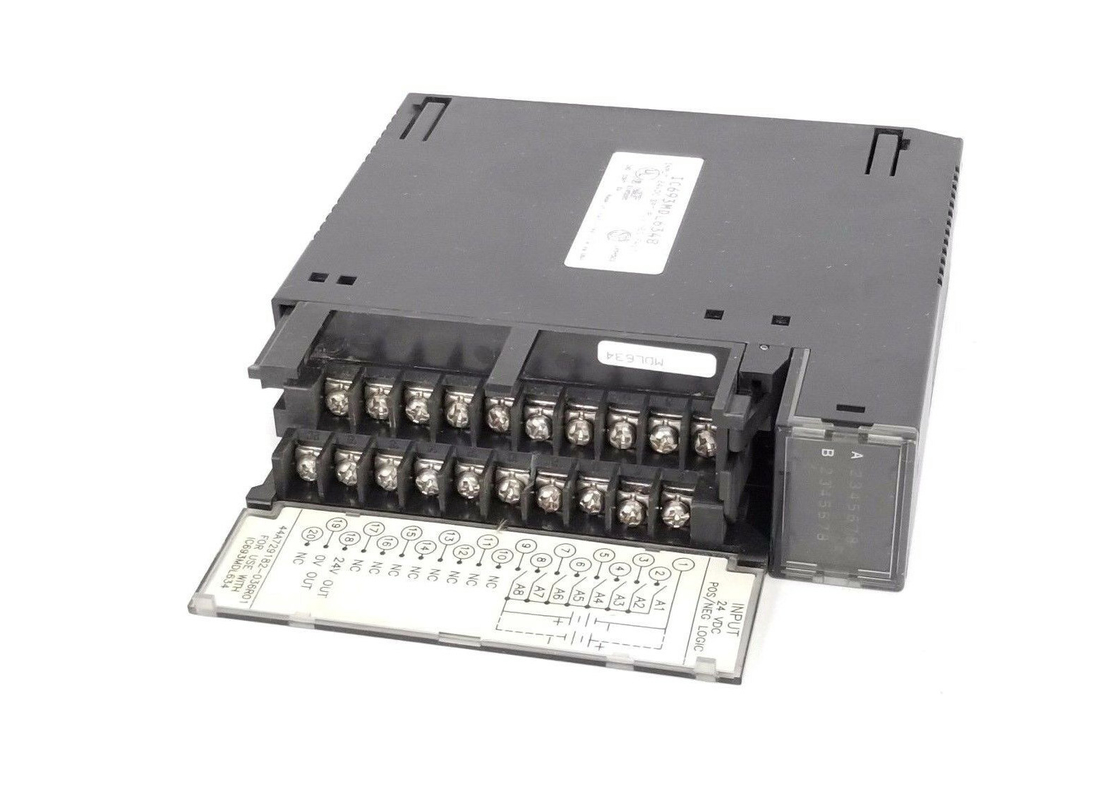

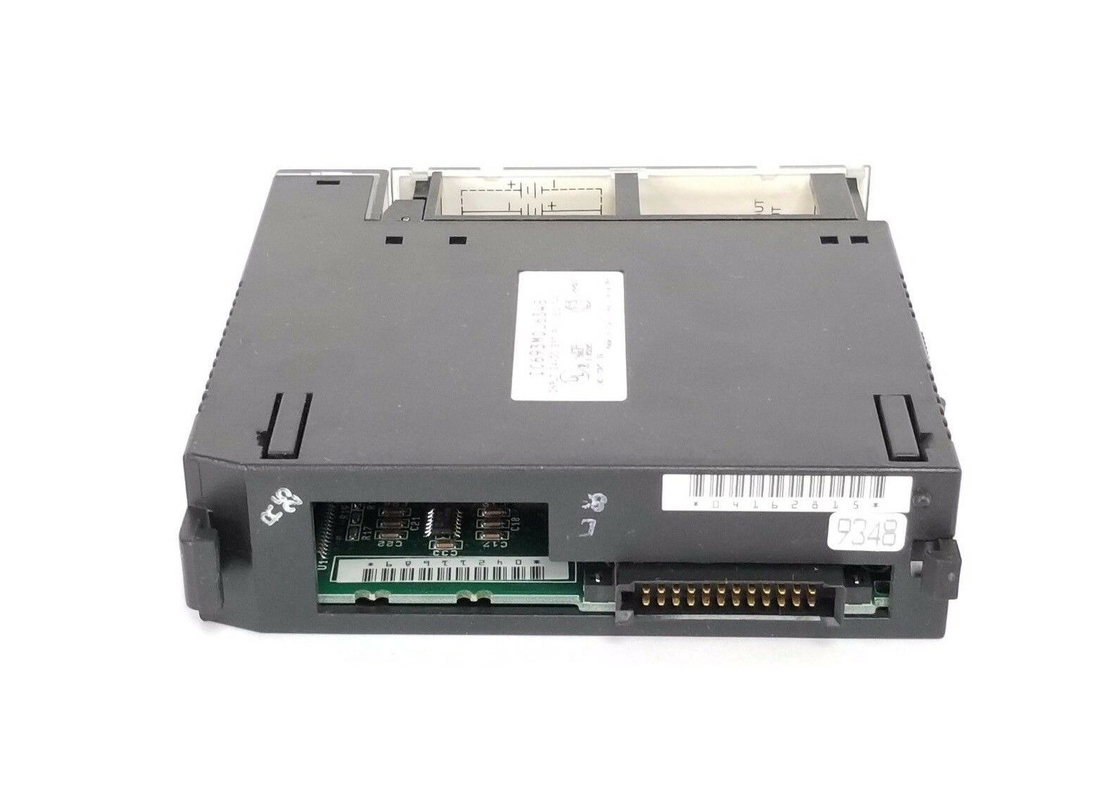

L'IC693MDL634 est équipé d'indicateurs lumineux LED situés sur le dessus pour afficher de manière pratique l'état ON/OFF de chacun de ses huit points. Ce bloc LED comporte deux rangées horizontales avec huit LED vertes dans chaque rangée.la rangée supérieure, qui est étiquetée A1 à 8 (points 1 à 8) est utilisée par ce module.Un inserteur sépare la surface intérieure et extérieure de la porte à charnière IC693MDL634 et est identifiable par un bord gauche bleuLes informations sur le câblage du circuit sont situées à l'intérieur et les informations d'identification peuvent être enregistrées sur la surface externe.Ce module peut être installé dans n'importe quelle fente d'E/S d'une plaque de base à 5 ou 10 fentes dans un système PLC de la série 90-30..

À propos de IC693MDL634

Le module GE Fanuc IC693MDL634 est un module d'entrée avec une tension nominale de 24 Volts CC.Il est fabriqué dans le cadre de la gamme de produits de la série 90-30 de contrôleurs logiques programmables ou PLC fabriqués par GE Intelligent Platforms / GE Fanuc CompanyCe module comporte un groupe de 8 points d'entrée ainsi qu'un seul terminal d'entrée de puissance commun.La configuration du module GE Fanuc IC693MDL634 permet l'utilisation de caractéristiques logiques négatives et positives. Certaines de ces caractéristiques d'entrée sont mieux utilisées pour une variété de dispositifs d'entrée fournis par les utilisateurs, par exemple, des boutons-poussoirs et des interrupteurs de limite.le tableau d'état d'entrée donne un niveau logique de 1La puissance utilisée pour faire fonctionner les dispositifs de terrain peut être fournie par les opérateurs, mais une puissance de sortie isolée de +24 Volts DC peut fonctionner comme source d'alimentation pour des entrées en courant continu limitées.

Le module d'entrée GE Fanuc IC693MDL634 est livré avec une plage de tension d'entrée de 0 à 30 Volts CC et 7 milliampères de courant d'entrée nominal moyen à la tension nominale.Ce module dispose également d'une plage de tension en état de marche de 11Il est livré avec un courant d'état de 3,2 milliampères au minimum et un courant d'état de 1,1 milliampères au maximum.Le module IC693MDL634 est équipé d'indicateurs lumineux LED qui montrent l'état "ON" et "OFF" pour chacun des 8 points d'entrée. There is an insert that separates the inside and outside surfaces of the GE Fanuc IC693MDL634 module’s hinged door and it can be identified by the blue-colored left edge that signals when the module has low voltage.

Spécifications techniques

Les informations techniques

Voltage nominal 24 volts en courant continu

Plage de tension d'entrée de 0 à +30 volts CC

Les entrées par module 8 (un groupe avec un seul élément commun)

Isolement 1500 volts entre le côté du champ et le côté logique

Courant d'entrée 7 mA (typique) à tension nominale

Caractéristiques des entrées

Voltage en état de marche de 11,5 à 30 volts CC

Voltage hors état de 0 à +5 volts CC

Courant en état actif de 3,2 mA minimum

Courant hors état 1,1 mA maximum

Temps de réponse 7 ms typique

Temps de réponse d'arrêt 7 ms typique

Consommation d'énergie: 5V 45 mA (toutes les entrées allumées) à partir d'un bus de 5 volts sur le plan arrière

Consommation d'énergie: 24 V 62 mA du bus de rétro-plate isolé de 24 volts ou de l'alimentation fournie par l'utilisateur
