Détails sur le produit:
Conditions de paiement et expédition:
|
| Marque: | GE Fanuc | Modèle: | IC693CPU341 |
|---|---|---|---|
| Série: | Série 90-30 | Type de produit: | Module d'unité centrale de traitement |
| La fréquence d'horloge: | 20 mégahertz | Mémoire d'utilisateur: | 80 kilo-octets |
| Microprocesseur: | 90C188XL | Entrée de tension: | 5 volts de C.C |
| Aspiration actuelle: | 490 milliampères | Porte série: | 1 |
| Mettre en évidence: | Module d'entrée de la logique 24VDC négative,Module d'entrée positif de la logique 24VDC,module de sortie de la logique 2A négative |
||

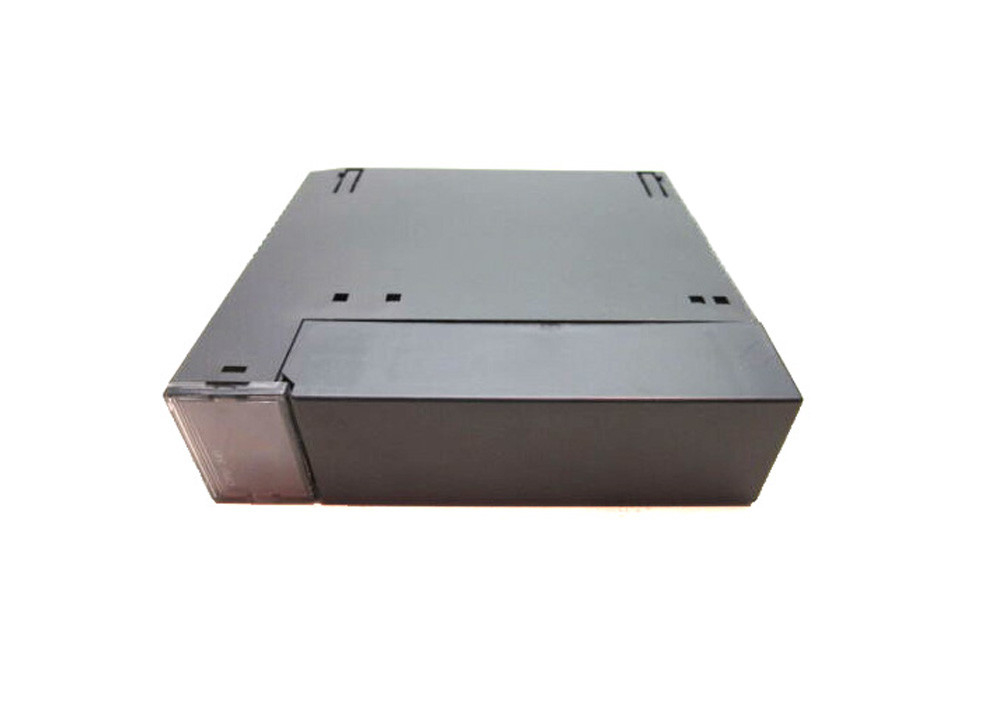

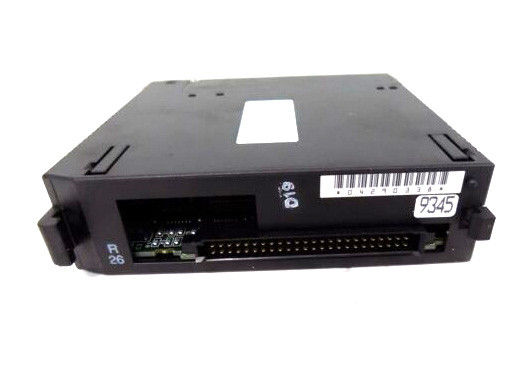

Général:Le module IC693CPU341, membre de la série GE Fanuc 90-30, est un module CPU à emplacement unique équipé de 5 plaques de base.Il contient 4 plaques de base à distance et/ou d'expansion en plus de la plaque de base 1 CPUIl est équipé d'un processeur 80C188XL.
Le pouvoir:Il fonctionne à 20 MHz et nécessite une charge de 490 milliampères de l'alimentation nominale +5 VDC.Le module fonctionne dans une plage de température ambiante de 0 à 60 degrés Celsius (ou 32 à 140 degrés Fahrenheit).
La mémoire:Cette vitesse de traitement typique du processeur est de 0,3 millisecondes par 1K de logique (également connu sous le nom de contacts booléens).le IC693CPU341 a une mémoire de registre (%R) de 9999 mots; mémoire globale discrète (%G) de 1280 bits, bobines internes (%M) de 1024 bits, bobines de sortie (temporaires) (%T) de 256 bits et références d'état du système (%S) de 128 bits (avec %S, %SA, %SB,% SC ayant 32 bits chacun).
Les données sont envoyées par l'intermédiaire de:Les entrées analogiques (%AI) et les sorties (%AQ) sont respectivement 1024 et 256 mots.Il contient 16 mots (% SR) enregistrés par le système qui sont utilisés pour la visualisation de la table de référence uniquement et ne peuvent pas être référencés dans le programme logique utilisateur.
Spécifiquement:Ce processeur dispose d'un port série unique intégré, qui nécessite un connecteur à l'alimentation PLC utilisée dans le système.L'IC693CPU341 est compatible PCM/CCM, bien qu'il nécessite un module CMM afin de prendre en charge le maître SNP/SNP-x, le CCM ou le support slave RTU.
Réseau local:IC693CPU341 dispose d'un réseau local (LAN) installé. Cette fonctionnalité permet au CUP de prendre en charge une variété de modules optionnels, tels que FIP, Profibut, multidrop, Ethernet, GBC, GMC et modules optionnels GCM+.Ses premières versions ont une RAM et une EPROM ou EEPROM en option pour le stockage de la mémoire. Nouvelles versions, à commencer par la version matérielle IC693CPU341-J et la version 4 du firmware.61, ne prend en charge que la RAM et le Flash en option pour des besoins de mémoire supplémentaires.
| Vitesse du processeur | 20 MHz |
| Points d'entrée/sortie | 512 |
| Mémoire de registre | 19.9 Kbytes |
| Mathématiques en virgule flottante | Je ne veux pas. |
| 16 Système BIT | - Oui, oui. |
| Processeur |
Pour les appareils à commande numérique |
Pour les appareils électroniques Numéro de catalogue Les résultats de l'analyse sont publiés dans le Bulletin de l'OMS.
| Type de processeur | Module de processeur à emplacement unique |
| Total des plaques de base par système | 5 (1 plaque de base du processeur + 4 extensions et/ou télécommandes) |
| Charge requise de l'alimentation électrique | 490 milliampères à partir d'une alimentation +5 VDC |
| Vitesse du processeur | 20 mégahertz |
| Type de processeur | Pour les appareils à commande numérique |
| Température de fonctionnement | 0 à 60 °C (32 à 140 °F) |
| Taux de numérisation typique | 0.3 millisecondes par 1K de logique (contacts booléens) |
| Mémoire de programme utilisateur (maximum) | 80K bytes |
|
Points d'entrée discrets - %I Points de sortie discrets - %Q |
512 512 |
| Mémoire globale discrète - % G | 1280 bits |
| Coils internes - %M | 1024 bits |
| Coils de sortie (temporaires) - %T | 256 bits |
| Références d'état du système - %S | 128 bits (%S, %SA, %SB, %SC - 32 bits chacun) |
| Mémoire de registre - % R | 9999 mots |
| Les entrées analogiques - %AI | 1024 mots |
| Produits analogiques - %AQ | 256 mots |
| Les registres du système (pour la visualisation de la table de référence uniquement; ne peut pas être référencée dans le programme logique de l'utilisateur) | 16 mots (%SR) |
| Détecteurs/compteurs | > 2000 |
| Registres des équipes | - Oui, oui. |
| Ports intégrés | 1 (utilise le connecteur sur l'alimentation PLC). Prend en charge les protocoles SNP/SNP-X slave. Requiert le module CMM pour le support SNP/SNP-X master, CCM ou RTU slave; le module PCM pour le support RTU master. |
| Les communications | réseau local- Prend en charge les modules optionnels Ethernet, FIP, Profibus, GBC, GCM, GCM+. |
| - Je ne sais pas. | - Oui, oui. |
| Horloge à batterie | - Oui, oui. |
| Interruptions | - Oui, oui. |
| Type de stockage de mémoire | RAM et EPROM ou EEPROM en option pour les premières versions, à commencer par la version matérielle IC693CPU341-J et la version 4 du firmware.61, seule la RAM et le Flash optionnel sont pris en charge. |
| Compatibilité PCM/CCM | - Oui, oui. |
