Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Module d'entrée-sortie | Modèle NON.: | BC810K02 |
|---|---|---|---|
| Nombre d'article: | 3BSE031155R1 | Redondance: | Oui |
| À haut niveau d'intégration: | Oui | Représentation: | L'échange chaud a soutenu |
| Type de la puissance +24 V/maximum: | 50 mA de typique (70 mA de maximum) | Type de dissipation de puissance.: | 1,2 W typique |
| Surligner: | module de l'Ethernet i o,modules de PLC i o |
||

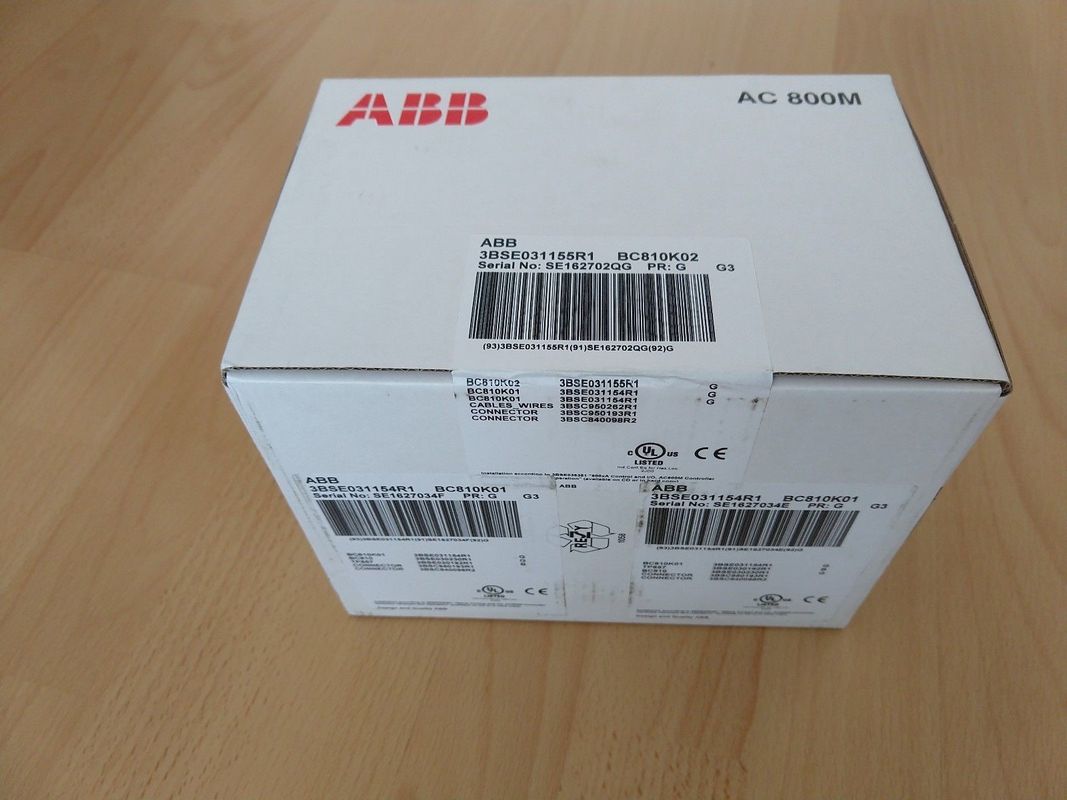

Module d'entrée-sortie du MODULE 3BSE031155R1 du contrôleur BC810K02 d'ABB AC800M NOUVEAU dans la boîte
Description de BC810K02
L'unité BC810 se compose de deux parts de base : plaque de base (TP857) et alimentation d'énergie/conseil de logique. La plaque de base est où les connecteurs au CEX-autobus et à l'alimentation externe résident. Elle est fondue au Vacarme-rail par des pièces en métal du logement. Le conseil porte également la diode et le fusible de vote d'alimentation externe. L'alimentation d'énergie et le conseil de logique contient le convertisseur de +3,3 V, la logique, les conducteurs pour l'interconnexion de CEX-autobus et le connecteur pour le câble d'interconnexion.
BC810 peut être employé avec PM861A, PM862, PM864A, PM865, PM866, PM866A et PM867.
Dans un système entièrement superflu avec deux BC810 liés et paires primaires/de secours d'unité centrale de traitement, le remplacement en ligne de soutien BC810 de la plaque de base d'unité centrale de traitement sans toucher au trafic de CEX. Si le BC810 doit être remplacé, tout le trafic au segment relié de CEX sont arrêtés.
Le CEX-autobus est utilisé pour prolonger les ports de communication intégrés avec des unités d'interface de communication. Il est également possible d'employer les interfaces de communication superflues sur le CEX-autobus. L'unité BC810 d'interconnexion de CEX-autobus est employée pour augmenter la disponibilité sur le CEX-autobus en le divisant en segments distincts. Ceci améliore la disponibilité dans les systèmes avec les interfaces de communication superflues.
Informations générales
| Nombre d'article | 3BSE031155R1 (BC810K02) |
| Redondance | Oui |
| À haut niveau d'intégration | Oui |
| Représentation | L'échange chaud a soutenu |
Données détaillées
| Alimentation d'énergie | Les entrées ont indiqué L+ et l 24 V nominaux, variation C.C entre 19,2 C.C V et 30 V. |
| Type de la puissance +24 V/maximum | 50 mA de typique (70 mA de maximum) |
| Type de dissipation de puissance. | 1,2 W typique |
Communications
| BC810K02 | BC820K02 | PM851AK01 |
| PM858K02 | PM860AK01 | PM862K01 |
| PM865K02 | SM811 (pour PM865) | PM866AK01 |
| PM856AK01 | PM858K01 | PM862K02 |
| PM865K01 | PM866AK02 | PM867K01 |
| SM812 (pour PM867) | PM891K01 | PM891K02 |
Ambiant et certification
| La température, opération | +5 au °C +55 (+41 à °F) +131 |
| La température, stockage | °C -40 à +70 (- °F) 40 à +158 |
| Hygrométrie | 5 à 95 %, sans condensation |
| Classe de protection | IP20 selon EN60529, le CEI 529 |
| Inscription de la CE | Oui |
| Sécurité électrique | UL508 |
| Emplacement dangereux | classe 1, zone 2, Na IIC T4, ExnA IIC T4Gc X de cULus d'AEx |
| Certificats marins | ABS, BV, DNV-GL, LR, RS, CCS |
| Conformité de RoHS | 50581:2012 d'EN |
| Conformité de WEEE | DIRECTIVE/2012/19/EU |
Caractéristiques et avantages
• Soutient les unités d'interface superflues de communication.
• Soutient le remplacement en ligne de l'unité centrale de traitement.
• Bloc d'alimentation externe.
• Soutient l'échange chaud
Dimensions
| Taille | 185 millimètres (7,3 po.) |
| Largeur | 59 millimètres (2,9 po.) |
| Profondeur | 127,5 (5,0 po.) |
| Poids | 1,5 kilogrammes (3,31 livres) (paquet BC810K02) |
